電子束光刻機

型號： ZEL304G

品牌： ZEPTOOLS(澤攸科技)

--- 產品參數 ---

標配激光干涉樣品臺
樣品臺行程 ≤105 mm
圖像分辨率 ≤1nm @ 15 kV；≤1.5 nm @ 1kV
注釋詳情咨詢澤攸科技

--- 產品詳情 ---

澤攸科技ZEL304G電子束光刻機（EBL）是一款高性能、高精度的光刻設備，專為半導體晶圓的高速、高分辨率光刻需求設計。該系統采用先進的場發射電子槍，結合一體化的高速圖形發生系統，確保光刻質量優異且效率卓越。標配的高精度激光干涉樣品臺能夠滿足大行程高精度拼接和套刻需求，為復雜實驗和生產任務提供可靠支持。其核心優勢在于卓越的成像能力和靈活的掃描模式，可實現多種矢量掃描方式，包括順序掃描、循環掃描和螺旋型掃描，同時支持多圖層自動曝光與場校準功能，滿足多樣化的工藝要求。此外，設備兼容多種圖形文件格式，并可通過選配附件（如UPS不間斷電源和主動減震臺）進一步提升運行穩定性。無論是新材料研究、前沿物理探索，還是半導體、微電子、光子學及量子技術領域的應用，ZEL304G均表現出色，是科研與工程領域的理想選擇。

? 產品特色

▲ 激光干涉樣品臺：先進的激光干涉樣品臺，滿足大行程高精度拼接和套刻需求

▲ 場發射電子槍：高分辨場發射電子槍是光刻質量的重要保證

▲ 圖形發生器：在保證超高速掃描的同時實現超高分辨率圖案繪制

? 樣品臺指標

樣品臺指標
標配	激光干涉樣品臺
樣品臺行程	≤105 mm
電子槍及成像指標
肖特基場發射電子槍	加速電壓20V~30kV；旁側二次電子探測器和鏡筒內電子探測器
圖像分辨率	≤1nm @ 15 kV；≤1.5 nm @ 1kV
束流密度	> 5300A/cm2
最小束斑尺寸	≤2nm
光刻指標
電子束閘	上升沿<100ns
寫視場	≤500×500um
最小單次曝光線寬	10 ±2nm
掃描速度	25 MHz / 50 MHz
圖形發生器參數
控制核心	高性能FPGA	停留時間最小增量	10ns
最大掃描速度	50MHz	圖形文件格式	GDSII、DXF、BMP等
D/A分辨率	20位	法拉第杯束流測量	包含

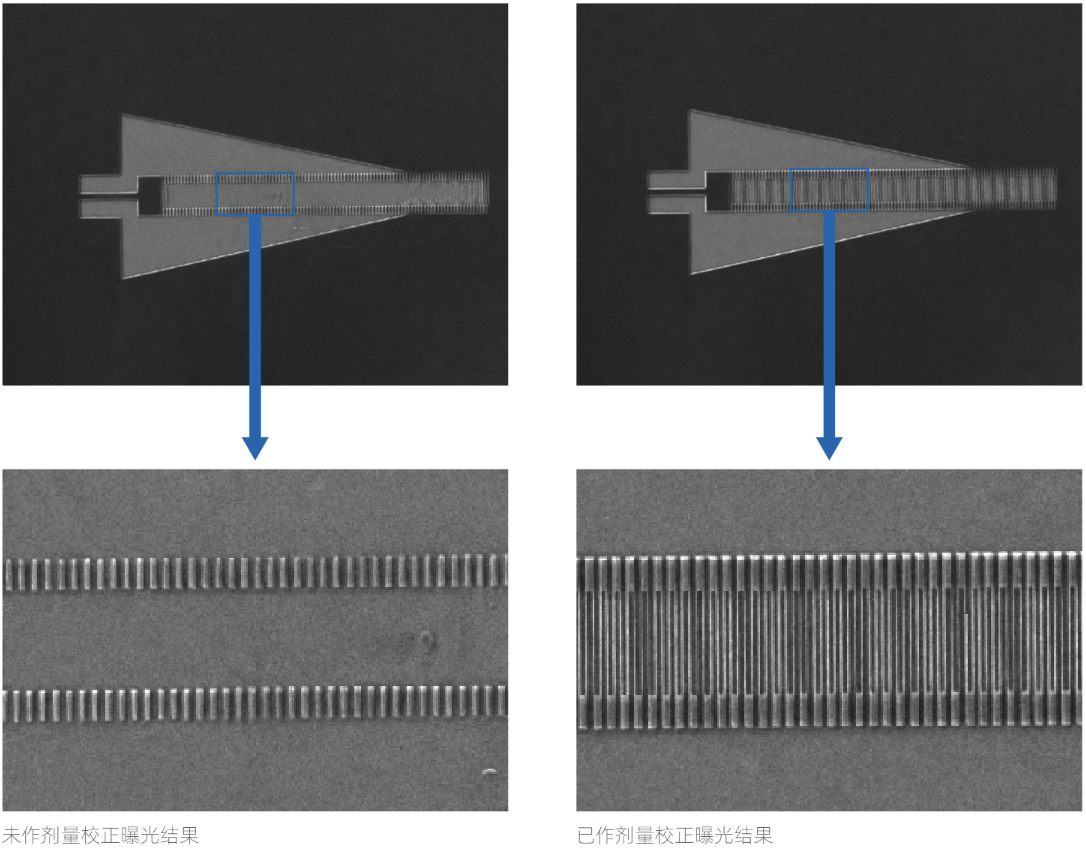

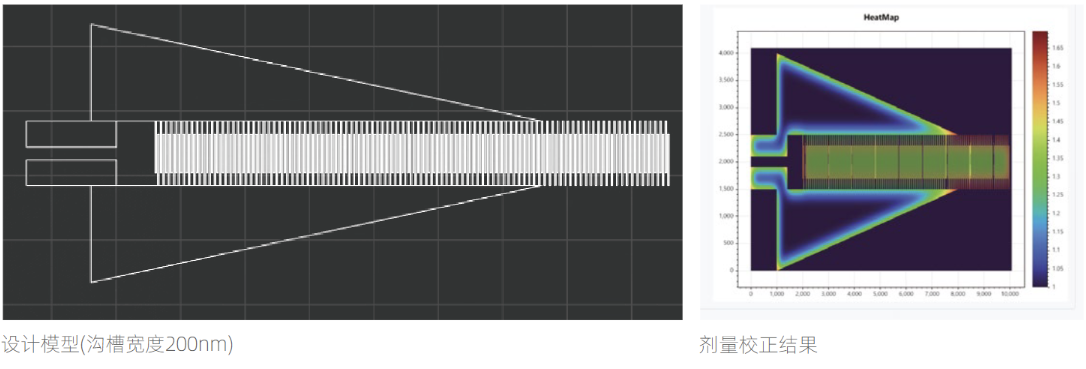

支持的寫場大小	10um~500um	臨近效應校正	可選項
束閘支持	5V TTL	激光干涉位移臺	可選項
掃描方式	順序掃描（Z型）、循環掃描（S型）、螺旋型掃描等多種矢量掃描模式
曝光模式	支持場校準、場拼接，支持套刻，支持多圖層自動曝光
外接通道支持	支持電子束掃描、工件臺移動、束閘通斷、二次電子檢測
