澤攸科技ZML10A是一款創新的桌面級無掩膜光刻設備，專為高效、精準的微納加工需求設計。該設備采用高功率、高均勻度的LED光源，并結合先進的DLP技術，實現了黃光或綠光引導曝光功能，真正做到“所見即所得”，極大提升了操作便捷性和工藝可控性。其獨特的光路結構和高精度直線電機位移臺確保了卓越的曝光精度和重復定位能力，同時配備CCD相機逐場自動對焦系統，進一步優化了成像質量和工藝穩定性。設備支持電動物鏡切換和激光主動對焦功能，能夠靈活應對不同應用場景的需求。其緊湊的桌面小型化設計不僅節省空間，還便于在實驗室或生產環境中部署。此外，ZML10A配備了直觀易用的軟件界面，大幅降低了操作門檻，即使是初學者也能快速上手。無論是超材料結構、電極圖案還是微流控芯片等復雜微納結構的制備，ZML10A都能提供可靠的支持，是科研工作者和工業用戶的理想選擇。
? 技術特點
▲ 桌面小型化
▲ 高功率、高均勻度LED刻寫光源
▲ 綠光引導曝光，所見即所得
▲ CCD相機逐場圖像自動對焦
▲ 高精度直線電機位移臺
▲ 用戶友好，易于操作的軟件界面

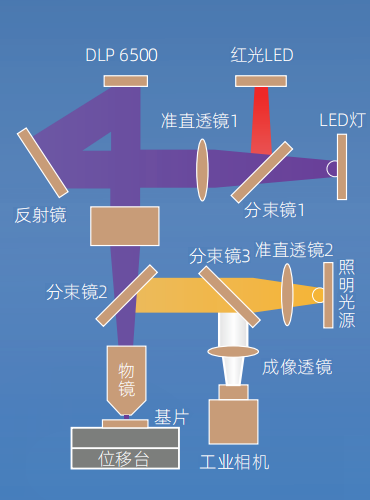

? 光路原理結構圖
? 主要指標
關鍵技術指標 | |||
紫外光源中心波長 | 405 nm | 單次寫場曝光面積 | 0.16*0.16mm (@0.5um) |
曝光均勻度 | 90%以上 | 刻寫速率 | 80mm^2/min(1um特征線寬) |
最小特征線寬 | 0.5um | 支持圖片格式 | DXF、GDS、bmp、png等 |
配置 | 基礎版 | 專業版 | |
光源 | 強光LED:405nm | ||
DMD芯片 | DLP6500 | ||
單場曝光面積 | 0.16*0.16mm (@0.5um)、0.4*0.4mm(@0.7um) 0.8*0.8mm (@1um)、1.6*1.6mm (@2um) | ||
相機 | 大靶面顯微相機（支持尺寸測量） | ||
最小等間隔線寬 | 0.8um | 0.5um | |
拼接精度 | ±0.3um | ±0.3um | |
套刻精度 | ±0.5um | ±0.5um | |
刻寫速度 | 20mm^2/min(1um特征線寬) | 80mm^2/min(1um特征線寬) | |
運動臺 | 高精度直線電機(重復定位精度±0.25um) | 高精度直線電機(重復定位精度±0.25um) | |
物鏡轉換器 | 手動物鏡切換 | 電動物鏡切換 | |
對焦模組 | CCD圖像自動對焦 | 激光主動對焦 | |
支持硅片尺寸 | 4inch | 4 inch / 8inch | |
樣品厚度 | 0-10mm | 0-10mm | |
? 應用案例

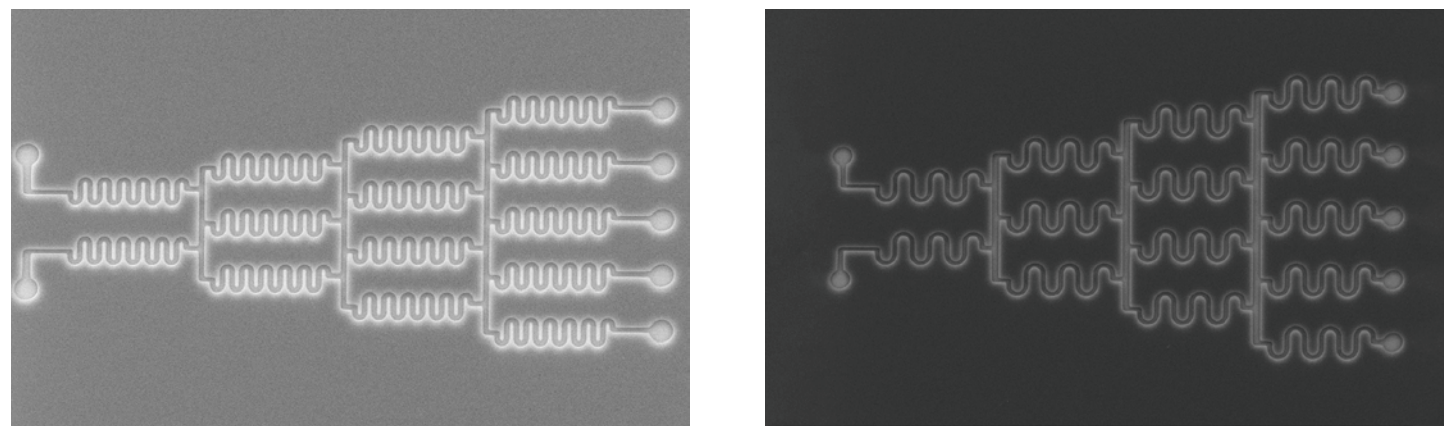

▲ 微流控芯片

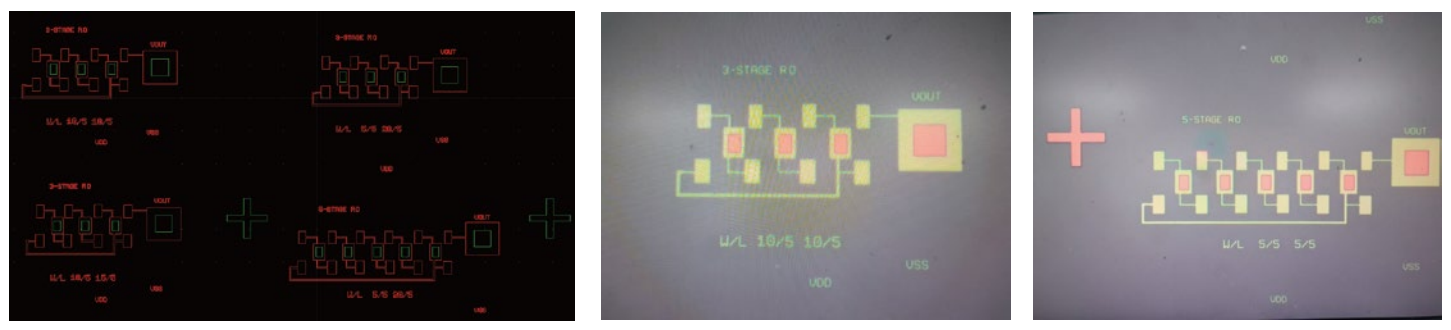

▲ DMD紫外光刻實現套刻功能

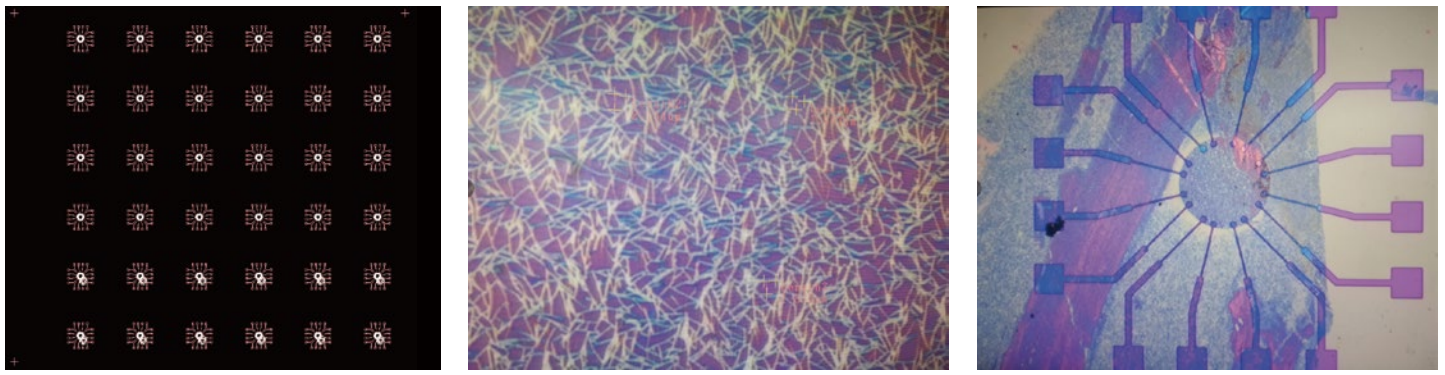

▲ 碲納米網格刻蝕后套刻電極

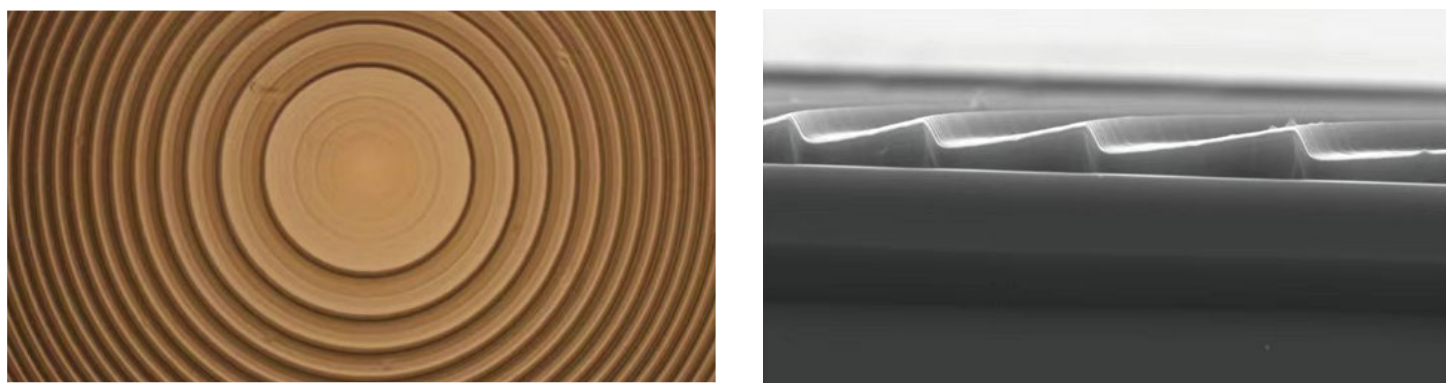

▲ 灰度光刻菲涅爾透鏡【3D灰度光刻實現菲涅爾透鏡，從掃面電鏡的截面圖中可以看出臺階連續變化】

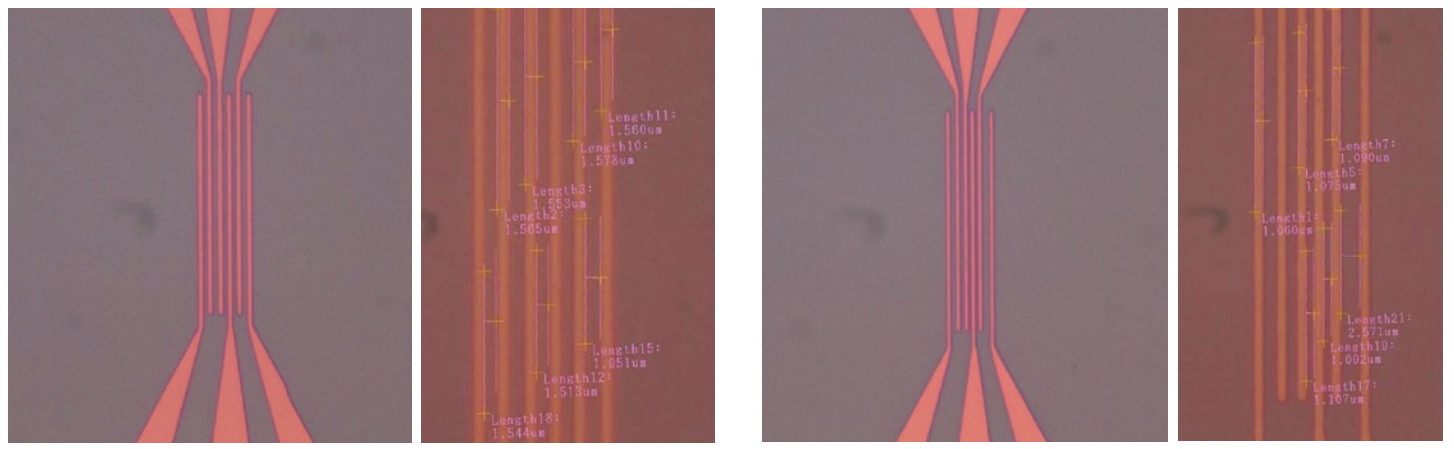

▲ 二維材料電極【蒸鍍并剝離后的二維材料電極，蒸鍍電極為Ti/Au/Ti(總共12nm)】

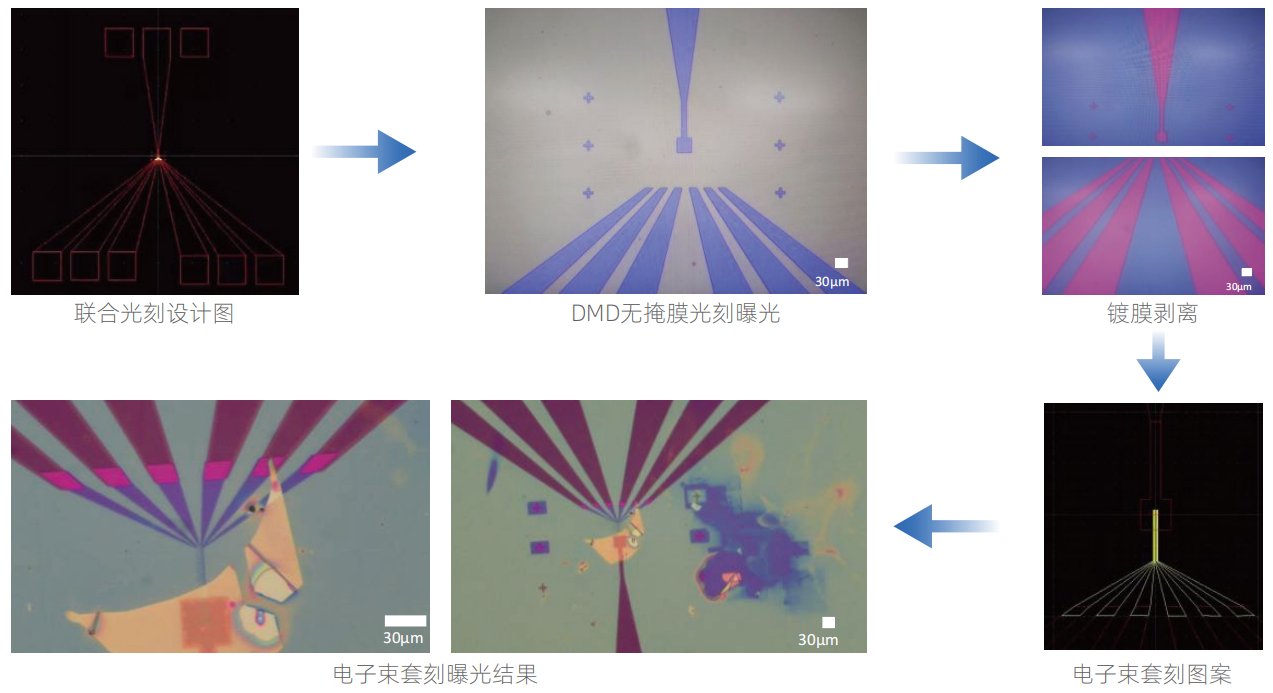

▲ DMD紫外光與電子束聯合光刻【使用的機型為ZML10A 和 ZEL304G】
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。如有疑問或需要更多詳細信息，請隨時聯系澤攸科技咨詢。
