DRV10866是一款三相無傳感器電機驅動器，集成了帶驅動器的功率MOSFET 電流能力高達 680 mA 峰值。DRV10866專為低噪音和低噪音而設計 外部元件計數風扇電機驅動應用。DRV10866內置過流保護 無需外部電流檢測電阻。同步整流工作方式 提高電機驅動器應用的效率。DRV10866輸出 FG 或 1?2 FG 至 用漏極開路輸出指示電機轉速。實現150°無傳感器BEMF控制方案 用于三相電機。DRV10866提供熱效率高的 10 引腳、3 mm × 3 mm × 0.75 mm SON （DSC） 包。工作溫度額定范圍為 –40°C 至 125°C。
*附件：drv10866.pdf

特性

• 輸入電壓范圍：1.65 V 至 5.5 V
• 6個集成MOSFET，峰值輸出電流為
  680mA
• 超低靜態電流：待機模式下為
  5 μA（典型值）
• 總驅動器 H+L RDSOn900 毫歐
• 無傳感器專有 BMEF 控制方案
• 150°換向
• 同步整流PWM作
• 可選 FG 和 1?2 FG 漏極開路輸出
• PWM的在輸入范圍為 15 kHz 至 50 kHz
• 鎖檢測
• 電壓浪涌保護
• UVLO的
• 熱關斷

參數

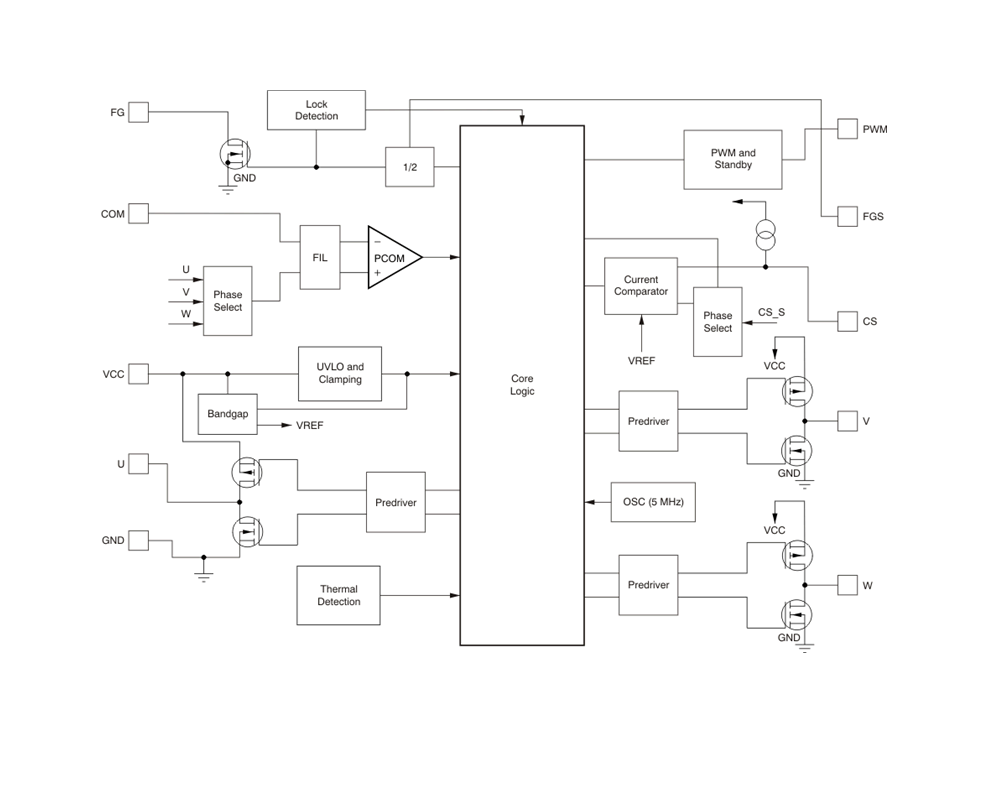

方框圖

?1. 產品概述?

DRV10866是德州儀器（TI）推出的專用于低噪聲風扇驅動的三相無感BLDC電機驅動器，核心特性包括：

• ?集成MOSFET?：6個內置功率管，峰值輸出電流680mA，H+L總導通電阻900mΩ。
• ?超低功耗?：待機模式典型靜態電流僅5μA。
• ?無感控制?：采用專利150°換向BEMF檢測技術，無需霍爾傳感器。
• ?靈活調速?：支持PWM輸入（15-50kHz）或VCC電壓調節轉速，內置156kHz同步整流PWM。
• ?多重保護?：過流/欠壓/過熱保護、電機堵轉檢測及電壓浪涌鉗位（5.95V）。

?2. 關鍵參數?

• ?電源電壓?：1.65V至5.5V（VCC）
• ?輸出能力?：
  • 連續電流：500mA（推薦值）
  • 堵轉電流：650mA（最大值）
• ?熱特性?：
  • 工作結溫：-40°C至125°C
  • 熱關斷閾值：160°C（滯后10°C）
• ?封裝?：10引腳WSON（3mm×3mm），帶散熱焊盤。

?3. 核心功能模塊?

1. ?調速控制?
   • 通過PWM占空比或VCC電壓線性調節轉速，F(xiàn)G引腳輸出轉速信號（可選全周期/半周期模式）。
2. ?啟動與換向?
   • 開環啟動→BEMF檢測→閉環運行，150°梯形換向策略。
3. ?保護機制?
   • ?堵轉保護?：觸發后停止驅動，2.5-7.5秒后自動重啟。
   • ?過流保護?：通過外部電阻設定閾值（公式：I_limit=3120/RCS）。

?4. 典型應用?

• ?場景?：筆記本/游戲機CPU散熱風扇、ASIC冷卻風扇。
• ?外圍電路?：僅需3個外部元件（2.2μF去耦電容+CS電阻+FG上拉電阻）。
• ?布局要點?：
  • 散熱焊盤需連接大面積地銅箔，建議使用8個散熱過孔。
  • 電機走線加寬，VCC電容就近放置。

?總結?：DRV10866通過高集成度和智能保護設計，為低壓風扇系統提供緊湊、高效的電機驅動解決方案，特別適合空間受限的便攜式設備。
