DRV10983器件是一款集成功率MOSFET的三相無傳感器電機驅動器，可提供高達2 A的連續驅動電流。該器件專為成本敏感、低噪聲、低外部元件數量的應用而設計。

DRV10983 器件使用專有的無傳感器控制方案來提供連續的正弦驅動，從而顯著降低通常由于換向而產生的純音聲學。該設備的接口設計簡單靈活。電機可直接通過PWM、模擬或I控制^2^C 輸入。電機速度反饋可通過 FG 引腳或 I 獲得^2^C.
*附件：drv10983.pdf

DRV10983 器件具有集成降壓穩壓器，可有效地將電源電壓降壓至 5 V 或 3.3 V，為內部和外部電路供電。該器件提供睡眠模式或待機模式版本，以便在電機不運行時節省電量。待機模式 （3mA） 版本使穩壓器保持運行狀態，睡眠模式 （180μA） 版本將其關閉。在穩壓器為外部微控制器供電的應用中使用待機模式版本。

TI 提供了DRV10983調優指南，用于快速設置和調校器件以獲得最佳性能。

安我^2^C 接口允許用戶在寄存器中重新編程特定電機參數，并對 EEPROM 進行編程，以幫助優化給定應用的性能。DRV10983器件采用熱效率高的HTSSOP24引腳封裝，帶有裸露的導熱墊。工作溫度額定范圍為 –40°C 至 125°C。

特性

• 輸入電壓范圍：8 至 28 V
• 總驅動器 H + L r DS（開） ：250 mΩ
• 驅動電流：2A 連續繞組電流（3A 峰值）
• 無傳感器專有反電動勢 （BEMF） 控制方案
• 連續正弦 180° 換向
• 無需外部檢測電阻
• 為了提高靈活性，用戶可以使用外部檢測電阻器來監控輸送到電機的功率
• 靈活的用戶界面選項：
  • 我^2^C 接口：用于命令和反饋的訪問寄存器
  • 專用 SPEED 引腳：接受模擬或 PWM 輸入
  • 專用 FG 引腳：提供 TACH 反饋
  • 可通過EEPROM定制旋轉曲線
  • 帶 DIR 引腳的正反向控制
• 集成降壓穩壓器，可有效為內部和外部電路提供電壓（5 V 或 3.3 V）
• 電源電流 3 mA，帶待機版本 （DRV10983）
• 電源電流 180 μA，帶睡眠版本 （DRV10983Z）
• 過流保護
• 鎖檢測
• 電壓浪涌保護
• UVLO 防護
• 熱關斷保護
• 熱增強型 24 引腳 HTSSOP

參數

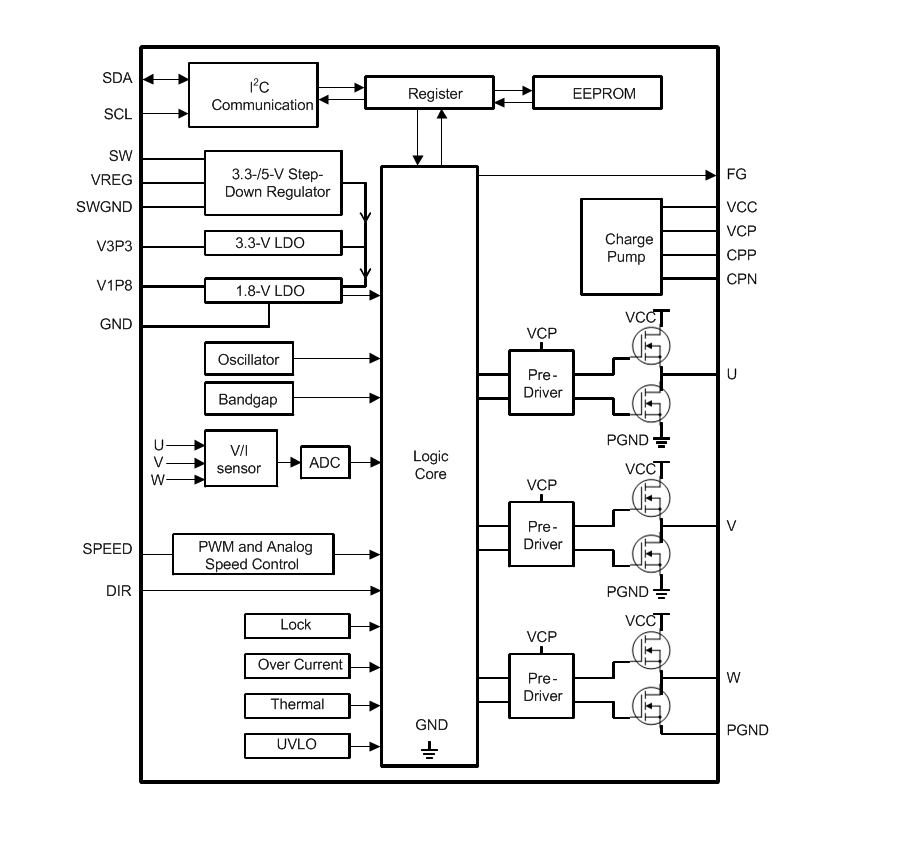

方框圖

?1. 核心特性?

• ?驅動架構?：集成三相全橋驅動，支持8-28V寬電壓輸入，內置功率MOSFET（總導通電阻250mΩ），連續繞組電流2A（峰值3A）。
• ?控制方案?：
  • 專利無傳感器反電動勢（BEMF）控制技術，支持180°連續正弦換向。
  • 無需外部電流檢測電阻，可通過I2C接口或?qū)Ｓ肧PEED/DIR引腳靈活控制。
• ?集成電源管理?：
  • 內置降壓穩壓器（輸出5V/3.3V），為內部電路及外部MCU供電。
  • 低功耗模式：待機版（DRV10983）靜態電流3mA，睡眠版（DRV10983Z）僅180μA。
• ?保護機制?：
  • 過流保護（OCP）、堵轉檢測、電壓浪涌保護、欠壓鎖定（UVLO）、熱關斷（TSD）。

?2. 關鍵功能?

• ?電機控制接口?：
  • ?I2C模式?：讀寫寄存器配置電機參數，支持EEPROM存儲。
  • ?硬件模式?：SPEED引腳支持PWM/模擬輸入調速，DIR引腳控制轉向，F(xiàn)G引腳輸出轉速反饋。
• ?啟動優化?：
  • 支持初始位置檢測（IPD）和對齊啟動（Align & Go），適應電機靜止/正反轉狀態。
  • 可配置加速曲線（StAccel/StAccel2）和開環到閉環切換閾值（Op2ClsThr）。
• ?閉環控制?：
  • 支持半周期/全周期換向調整，可編程超前角優化效率。
  • 電流限制（SWiLimitThr）和速度緩沖（ClsLpAccel）減少轉矩突變。

?3. 典型應用?

• ?適用場景?：家電風扇、HVAC系統、低噪聲低成本BLDC驅動。
• ?優勢?：
  • 正弦驅動降低純音噪聲，簡化PCB設計（僅需47μH電感和10μF電容）。
  • 小封裝（HTSSOP-24 7.8×6.4mm），工作溫度-40°C至125°C。

?4. 設計要點?

• ?布局建議?：
  • VCC引腳就近放置10μF陶瓷電容，SW引腳配置47μH電感（Buck模式）或39Ω電阻（線性模式）。
  • 散熱焊盤需接地并通過過孔散熱。
• ?關鍵參數配置?：
  • 電機相電阻（Rm[6:0]）和BEMF常數（Kt[6:0]）需通過寄存器精確設置。
  • 死區時間（Deadtime[3:0]）推薦≥440ns（24V系統）。

?5. 保護與診斷?

• ?故障處理?：
  • 堵轉時自動進入高阻態，延遲tLOCK_OFF后重試。
  • 通過Status和FaultCode寄存器識別過流、過熱等異常。
• ?調試支持?：
  • 實時讀取電機速度（MotorSpeed）、電源電壓（SupplyVoltage）、實際電流（MotorCurrent）。

?總結?：DRV10983是一款針對中低壓BLDC電機優化的高集成度驅動器，兼具低噪聲、高可靠性和靈活配置能力，適用于需精密控制的靜音型電機系統。
