DRV3245Q-Q1 器件是一款用于三相電機驅動應用的 FET 柵極驅動器 IC，根據 ISO 26262 功能安全應用的適用要求進行設計。該器件提供三個半橋驅動器，每個驅動器能夠驅動高側和低側 N 溝道 MOSFET，同時還為 FET 提供復雜的保護和監控。電荷泵驅動器可實現100%占空比，并在冷啟動運行期間支持低電池電壓。集成電流檢測放大器、集成相位比較器以及基于 SPI 的驅動器及其外設配置，由于消除了大多數外部和無源元件，因此可以減少物料清單（BOM）和印刷電路板（PCB）上的空間。

DRV3245Q-Q1器件還集成了每個內部模塊的診斷和保護功能，并支持常見的系統診斷檢查，每個檢查都可以通過SPI實例化和報告。集成功能的這種靈活性使設備能夠無縫集成到各種安全體系結構中。
*附件：drv3245q-q1.pdf

特性

符合 AEC-Q100 標準，適用于汽車應用：
- 器件溫度等級 1：–40°C 至 +125°C，TA
符合功能安全標準
- 專為功能安全應用而開發
- 提供文檔，以幫助 ISO 26262 系統設計，最高可達 ASIL D
- 系統能力高達 ASIL D
4.5V 至 45V 工作電壓
可編程峰值柵極驅動電流高達 1A
電荷泵柵極驅動器，占空比為100%
電流分流放大器和相位比較器
- A / C設備：3個電流分流放大器（1）和三相比較器，狀態通過SPI^(1)^
- B 器件：2 個電流分流放大器和三相比較器，通過數字引腳進行實時監控
- S 器件：3 個電流分流放大器
高達 20 kHz 的 3-PWM 或 6-PWM 輸入控制
單PWM模式換向能力
支持 3.3V 和 5V 數字接口
串行外設接口（SPI）
熱增強型 48 引腳 HTQFP
保護功能：
- 內部穩壓器，電池電壓監控器
- SPI CRC
- 時鐘監視器
- 模擬內置自檢
- 可編程死區時間控制
- MOSFET 擊穿預防
- MOSFET VDS 過流監測器
- 柵源電壓實時監控
- 過熱警告和關機

參數

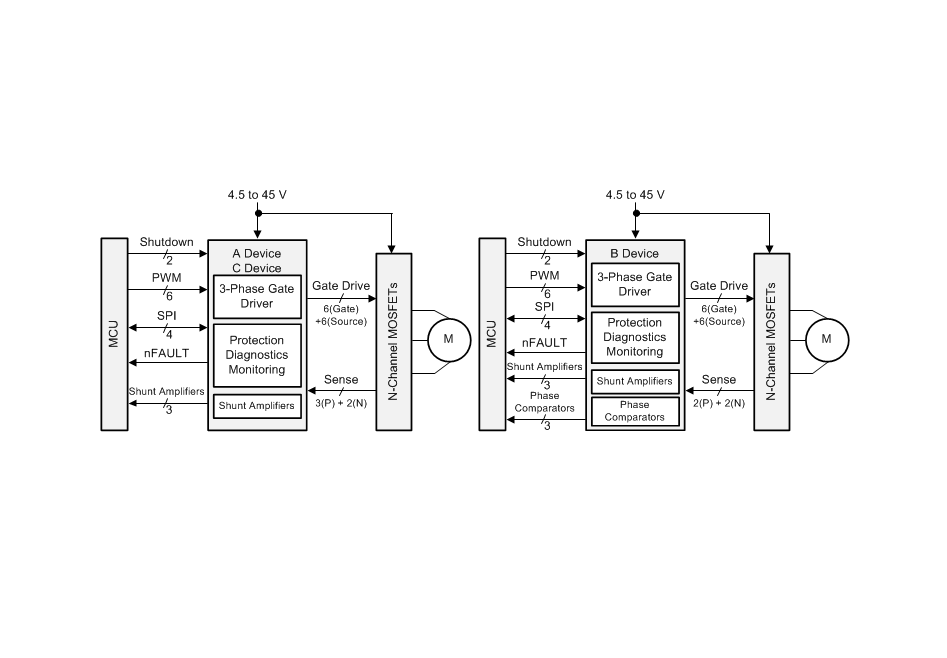

方框圖

?1. 核心特性?

?汽車級認證?
- AEC-Q100 Grade 1（-40°C至+125°C）
- 符合ISO 26262功能安全標準，支持ASIL D級系統設計
?電源與驅動?
- ?工作電壓?：4.5V至45V（支持冷啟動低電壓）
- ?柵極驅動電流?：可編程峰值電流達1A
- ?電荷泵驅動?：支持100%占空比
?集成傳感與保護?
- ?電流檢測放大器?：
  - A/C型號：3路放大器 + 3相位比較器（SPI輸出）
  - B型號：2路放大器 + 實時數字引腳監控
  - S型號：3路放大器
- ?保護功能?：MOSFET VDS過流監測、柵源電壓實時監控、死區控制、熱關斷（>170°C）

?2. 關鍵參數?

?參數?	?規格?
?控制接口?	3.3V/5V兼容，支持SPI或硬件配置
?PWM頻率?	最高20kHz
?封裝?	48引腳HTQFP（7mm×7mm）
?熱阻（RθJA）?	35.1°C/W

?3. 典型應用?

?汽車電子?：電動轉向（EPS）、電子制動、變速箱泵
?工業控制?：伺服驅動器、高精度電機控制

?4. 功能模式?

?輸入控制?：支持3-PWM/6-PWM及單PWM換向模式
?診斷功能?：
- SPI CRC校驗、時鐘監控、模擬自測試
- 實時故障反饋（nFAULT引腳）

?5. 設計要點?

?外圍電路?：
- 電荷泵需22nF飛電容 + 1μF儲能電容
- 柵極驅動回路需最小化寄生電感
?安全特性?：
- 系統級診斷支持（ISO 26262 ASIL D）
- 可配置故障重試或鎖存關閉

?文檔版本?：SLVSEE3D（2024年6月修訂）
?生產狀態?：量產數據（PRODUCTION DATA）
?封裝選項?：HTQFP-48（PHP）帶PowerPAD?散熱焊盤
