DRV3245E-Q1 器件是一款用于三相電機驅動應用的 FET 柵極驅動器 IC。該器件適用于高溫汽車應用，并根據 ISO 26262 對功能安全應用的適用要求進行設計。該器件提供三個半橋驅動器，每個驅動器能夠驅動高側和低側 N 溝道 MOSFET，同時還為 FET 提供復雜的保護和監控。電荷泵驅動器可實現100%占空比，并在冷啟動運行期間支持低電池電壓。由于消除了大多數外部和無源元件，集成了電流檢測放大器、集成相位比較器和基于SPI的配置，從而減少了物料清單（BOM）和印刷電路板（PCB）上的空間。
*附件：drv3245e-q1.pdf

DRV3245E-Q1器件還集成了每個內部模塊的診斷和保護功能，并支持通用系統診斷檢查，每個檢查都可以通過SPI實例化和報告。集成功能的這種靈活性使設備能夠無縫集成到各種安全體系結構中。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 0：–40°C 至 +150°C，T一個
• SafeTI?半導體元件
  • 根據 ISO 26262 的適用要求開發
• 4.5V 至 45V 工作電壓
• 可編程峰值柵極驅動電流高達 1A
• 電荷泵柵極驅動器，占空比為100%
• 電流分流放大器和相位比較器
  • 器件：3 個電流分流放大器和 3 相比較器，狀態通過 SPI
  • B 器件：2 個電流分流放大器和三相比較器，通過數字引腳進行實時監控
• 高達 20 kHz 的 3-PWM 或 6-PWM 輸入控制
• 單PWM模式換向能力
• 支持 3.3V 和 5V 數字接口
• 串行外設接口 （SPI）
• 熱增強型 48 引腳 HTQFP
• 保護功能：
  • 內部穩壓器，電池電壓監控器
  • SPI CRC
  • 時鐘監視器
  • 模擬內置自檢
  • 可編程死區時間控制
  • MOSFET 擊穿預防
  • MOSFET VDS過流監視器
  • 柵源電壓實時監控
  • 過溫警告

參數

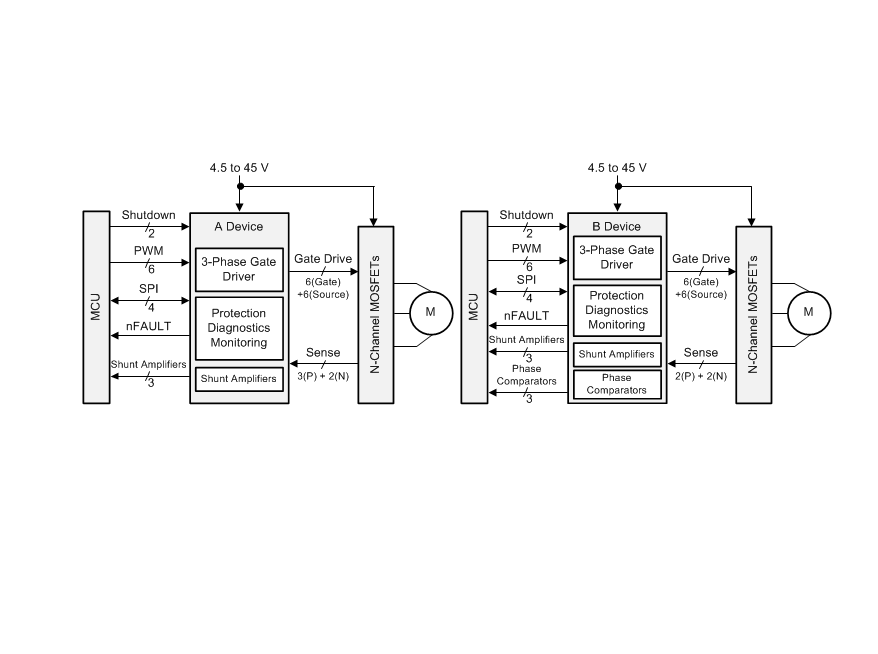

方框圖

?1. 產品核心特性?

• ?汽車級認證?：AEC-Q100 Grade 0認證，支持-40°C至+150°C極端溫度環境，符合ISO 26262功能安全標準。
• ?寬電壓范圍?：4.5V至45V工作電壓，適應12V/24V汽車系統（含冷啟動工況）。
• ?驅動能力?：
  • 三路半橋驅動，支持1A峰值柵極驅動電流（可編程調節）。
  • 集成電荷泵，支持100%占空比操作。
• ?電流檢測?：
  • ?A版本?：3路電流檢測放大器+3路相位比較器（SPI輸出）。
  • ?B版本?：2路電流檢測放大器+3路相位比較器（數字引腳實時監控）。
• ?控制模式?：支持3-PWM/6-PWM輸入（20kHz），兼容BLDC/BDC電機控制。

?2. 關鍵保護功能?

?3. 典型應用場景?

• ?高溫汽車系統?：自動變速箱（AMT/DCT）、線控?fù)Q擋（Shift-by-Wire）、油泵/水泵驅動。
• ?安全關鍵設計?：通過SafeTI?架構實現故障診斷（如MOSFET失效、電流檢測異常）。

?4. 封裝與生產信息?

• ?封裝?：48引腳HTQFP（7mm×7mm），熱阻RθJA=26.5°C/W。
• ?型號命名規則?：
  textCopy Code
  DRV32(45)(A/B)(E/Q)(PHP)(R/T)(Q1) │ │ │ │ │ └─汽車級 │ │ │ │ └─包裝形式（卷帶/托盤） │ │ │ └─溫度范圍（E:150°C） │ │ └─電流檢測配置（A:3路/B:2路） │ └─電壓系列（45=4.5-45V） └─產品線標識
• ?生產版本?：A/B版本分別對應不同電流檢測配置，均提供RoHS兼容封裝（NIPDAU焊料）。

?5. 設計資源?

• ?布局建議?：
  • PowerPAD?散熱焊盤需連接至PCB地平面以優化熱性能。
  • 電流檢測走線需采用開爾文連接降低誤差。
