GX-9306B  6G耦合板 藍牙WIFI測試耦合板 用于CMW100

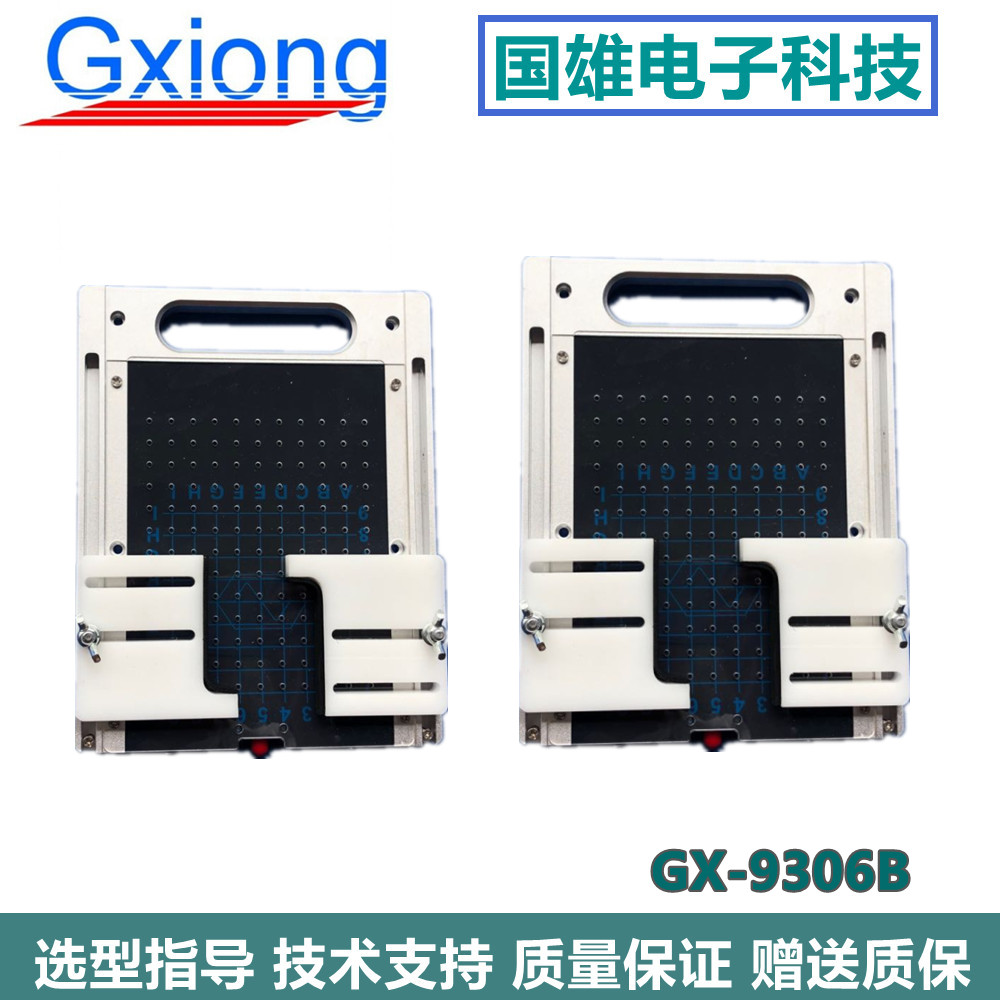

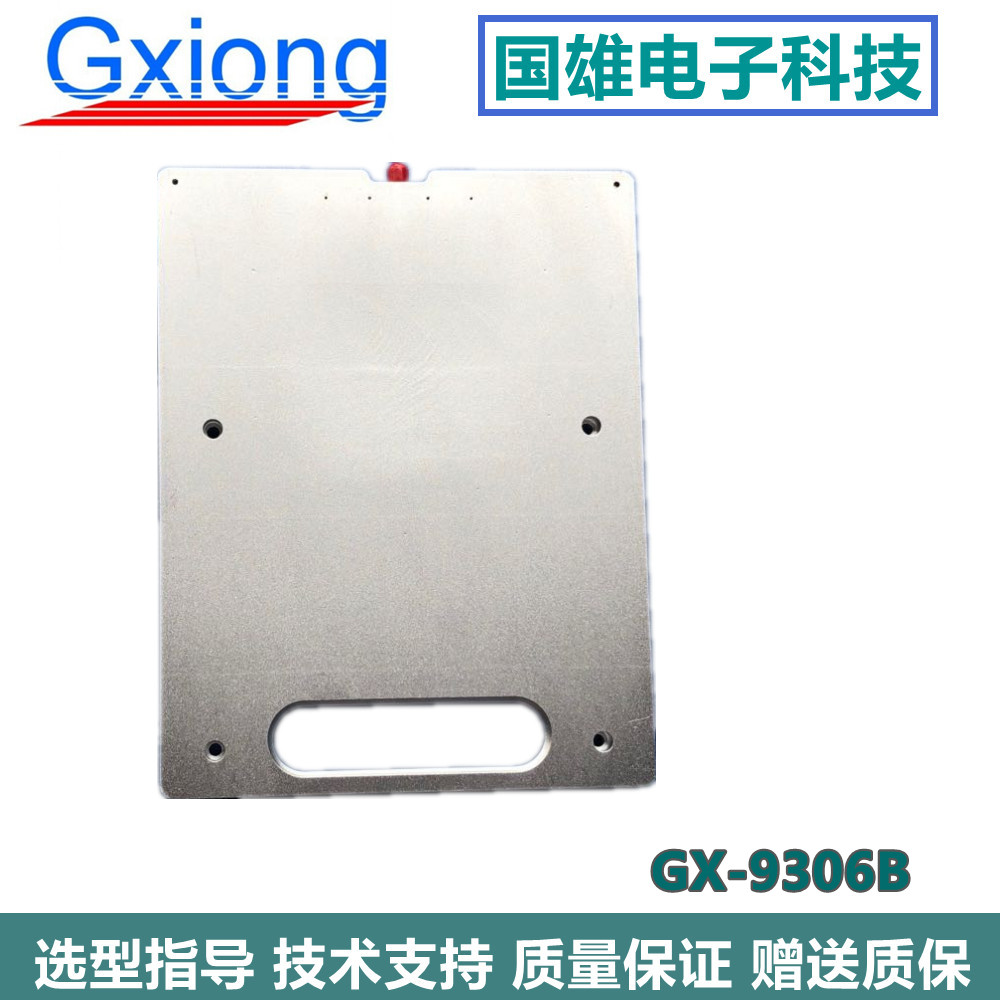

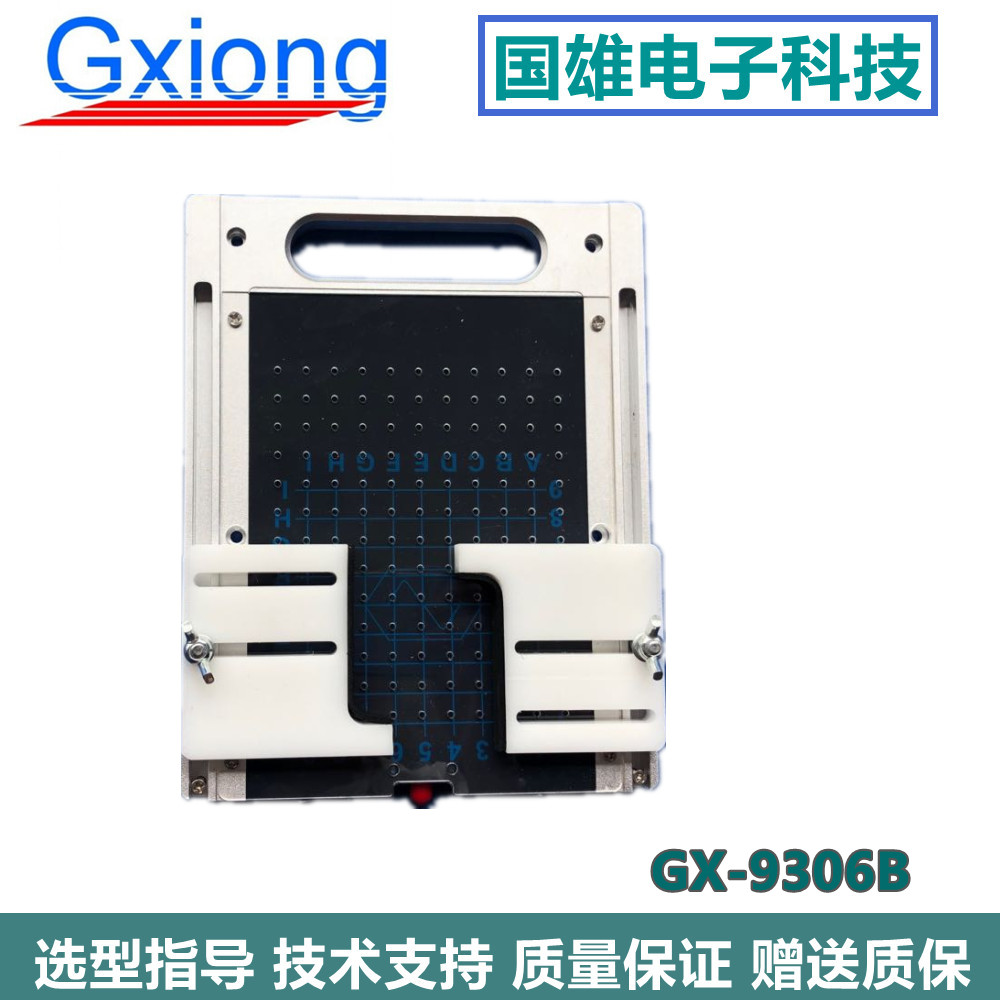

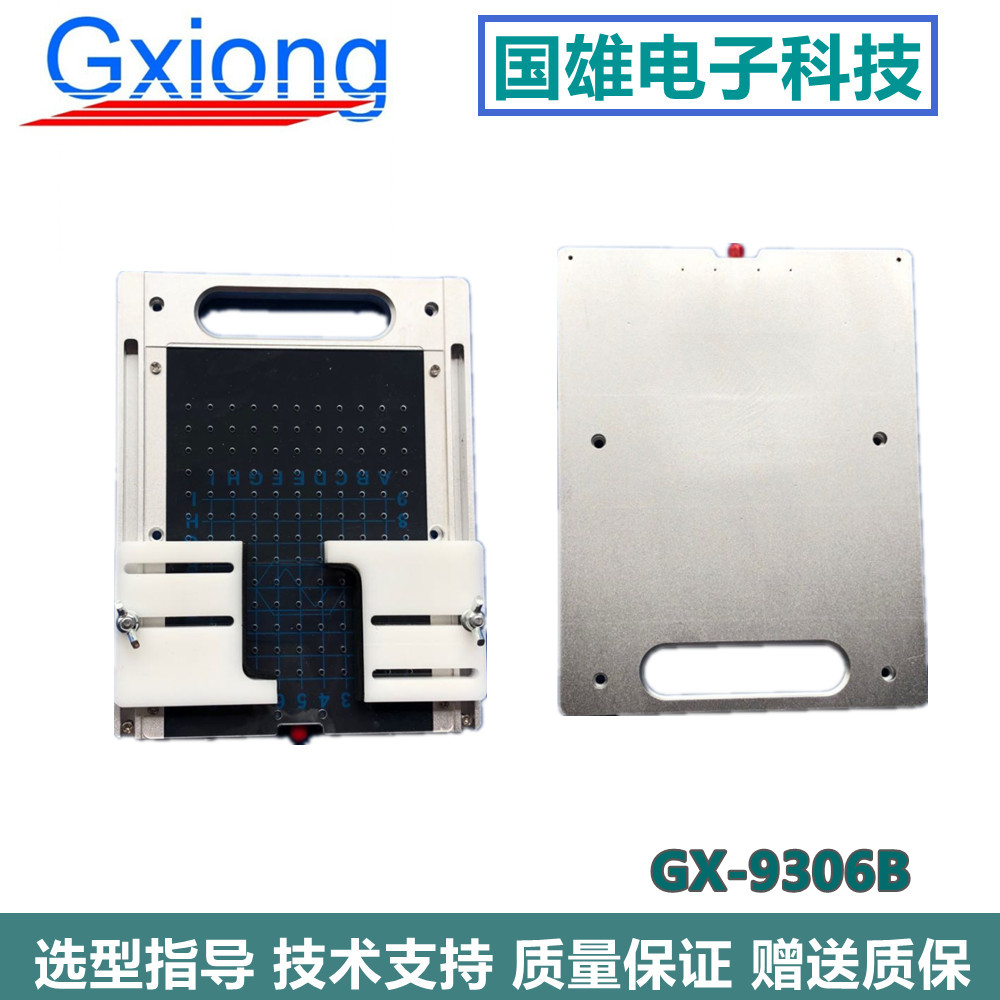

天線耦合板GX-9306B　

品牌 國雄　SZGX

天線耦合器的原理是將電路板上電容和電感的電能轉換為電磁場，并在固定的方向上傳播，相反也可以將外界的電磁場轉換為電能，以便最有效的耦合天線上的能量。

作用：1. 實現輻射方式的測量。 2.可再現的一致性測量

適用范圍：GSM, PCS, DCS, CDMA, WCDMA, CDMA2000, TD-SCDMA, Wi-Fi, 藍牙, GPS, DAB/DMB, CMMB, ZigBee, UWB, WiMax, LTE以及各種小型無線通訊設備的研發、生產、質檢、實驗以及認證部門的測試使用。

一  主要功能和適用范圍

      RF測試

      耦合測試

      外形尺寸：(L)210mm x  (W) 165mmx  (H) 18 mm

　　　　　工作尺寸：(L)180mm x  (W) 140mmx  (H) 18 mm

箱體材料：鑄鋁

表面顏色：電腦灰

重量：約1KG

頻率特性: 80M-6GHZ

插入損耗：8-20DB

駐波比：小于1：1.9
