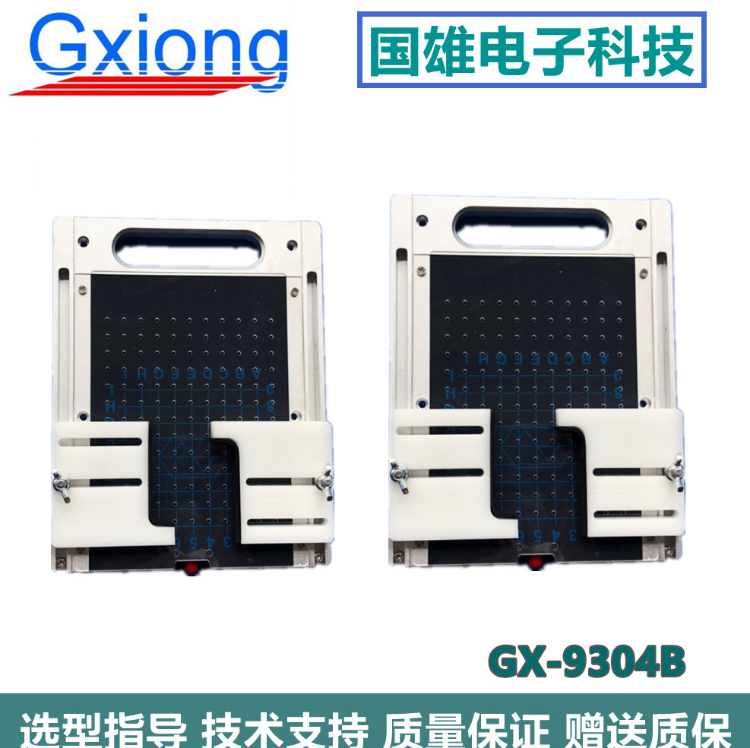

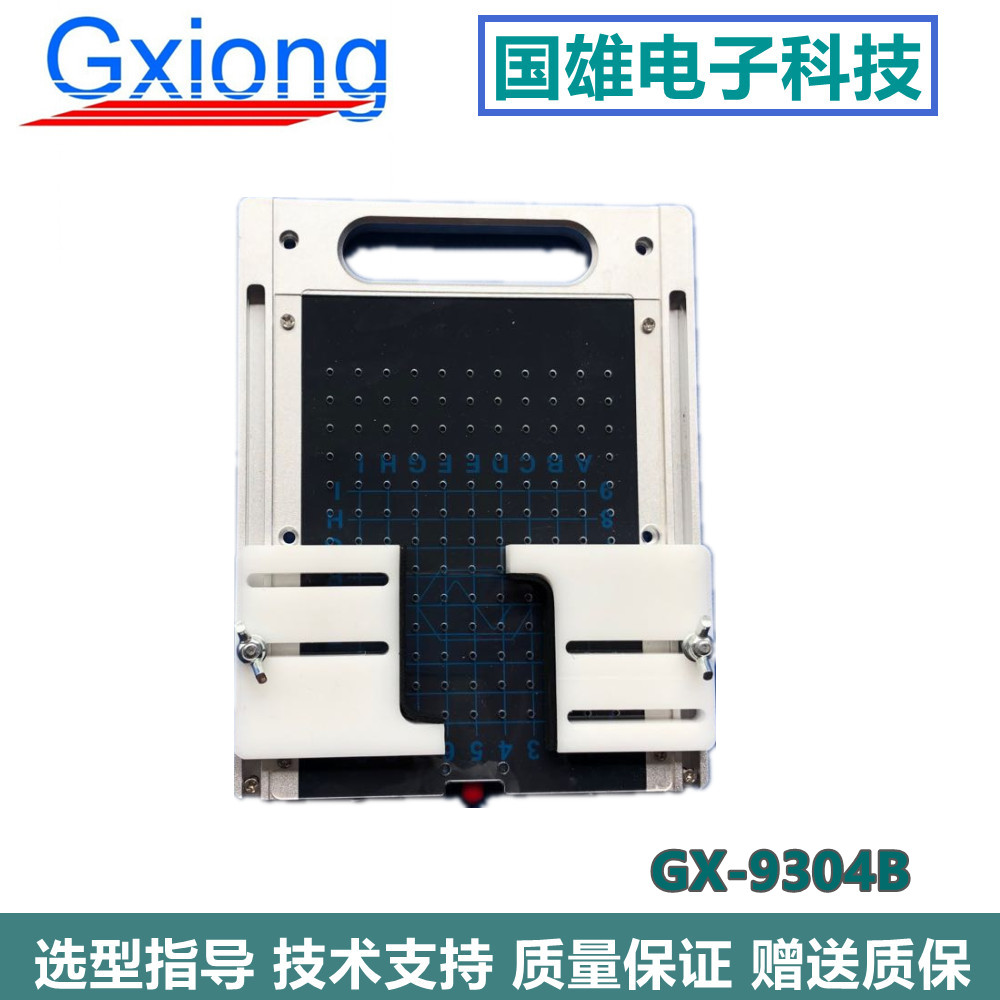

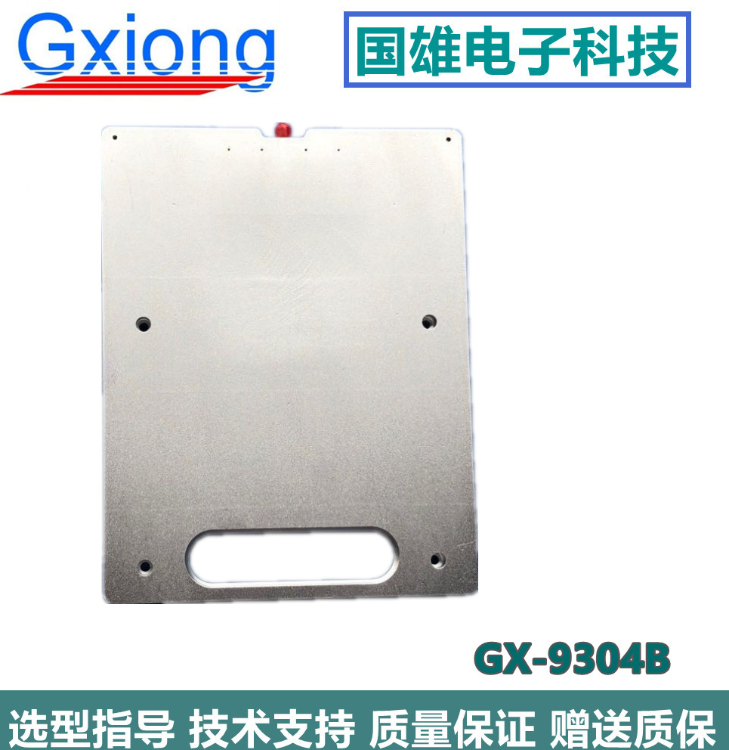

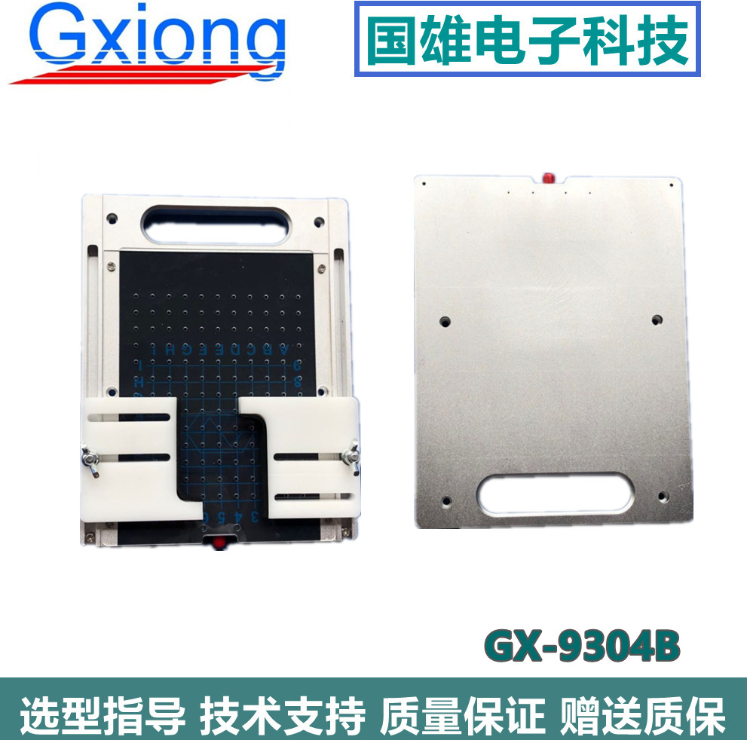

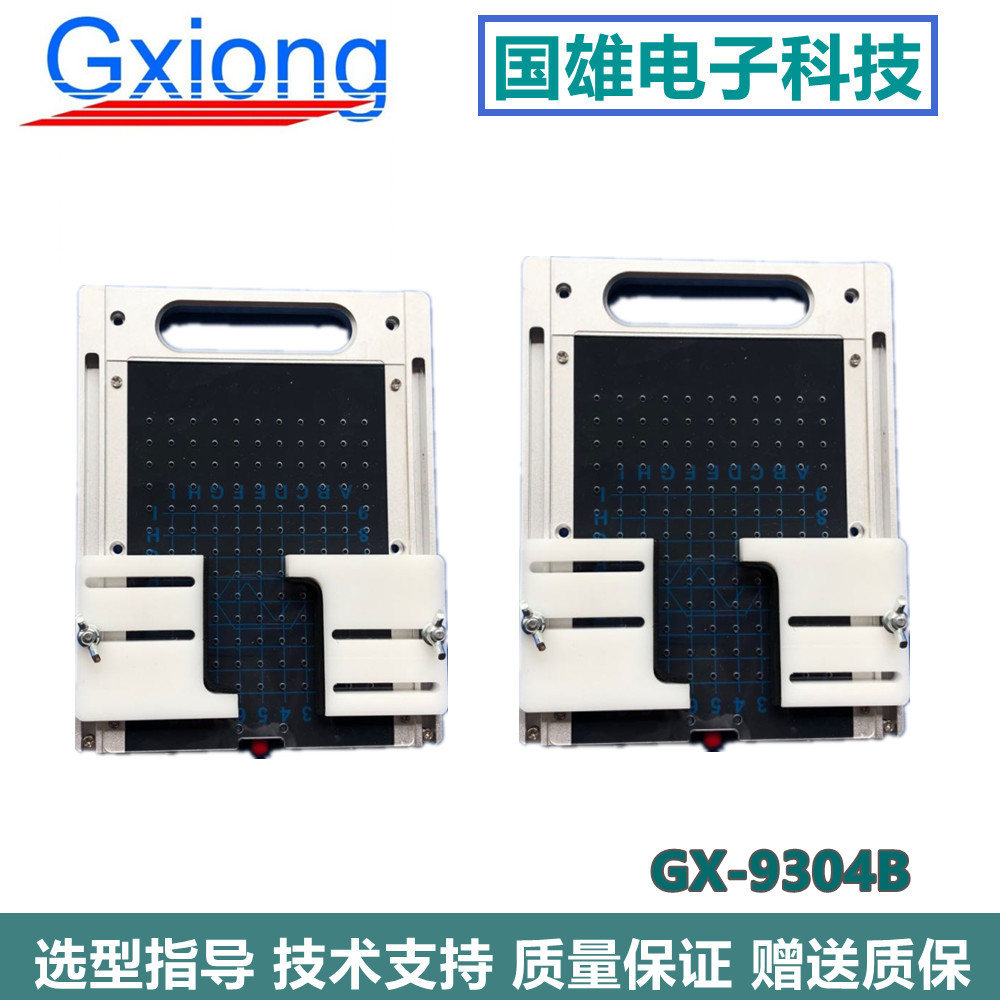

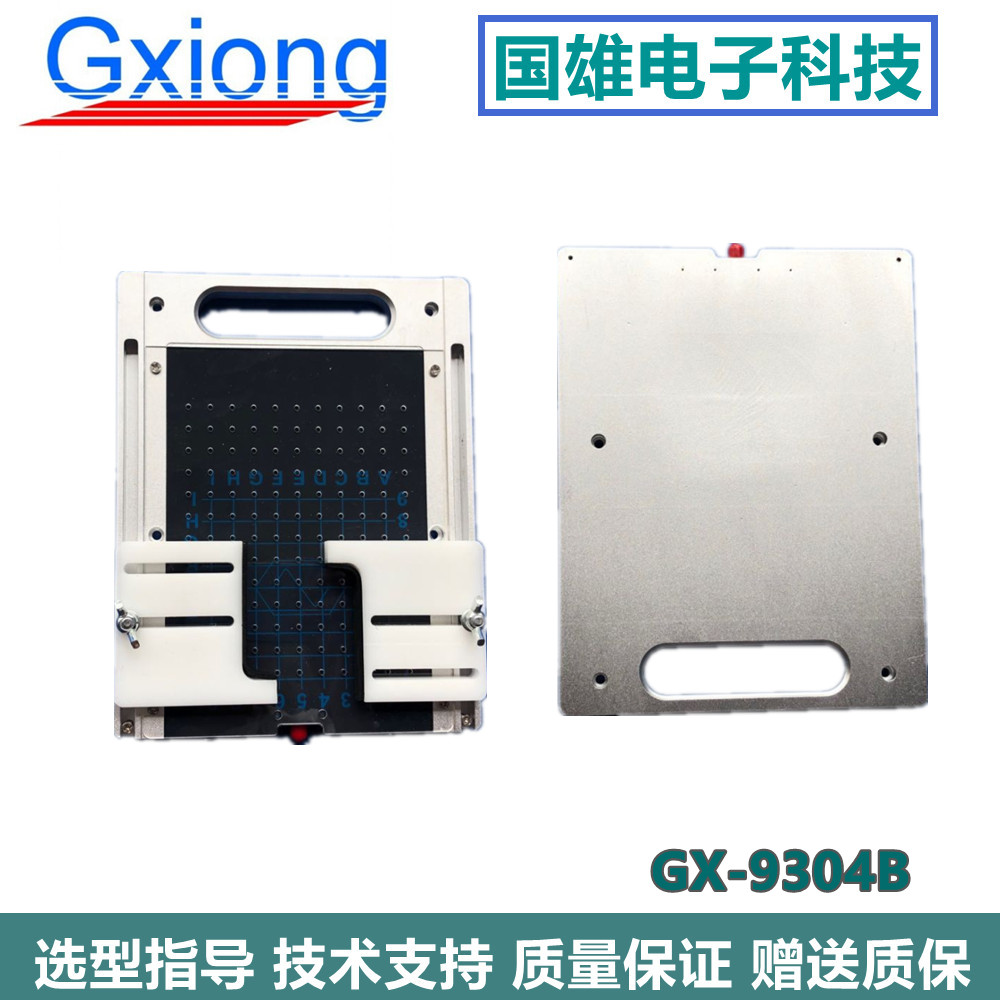

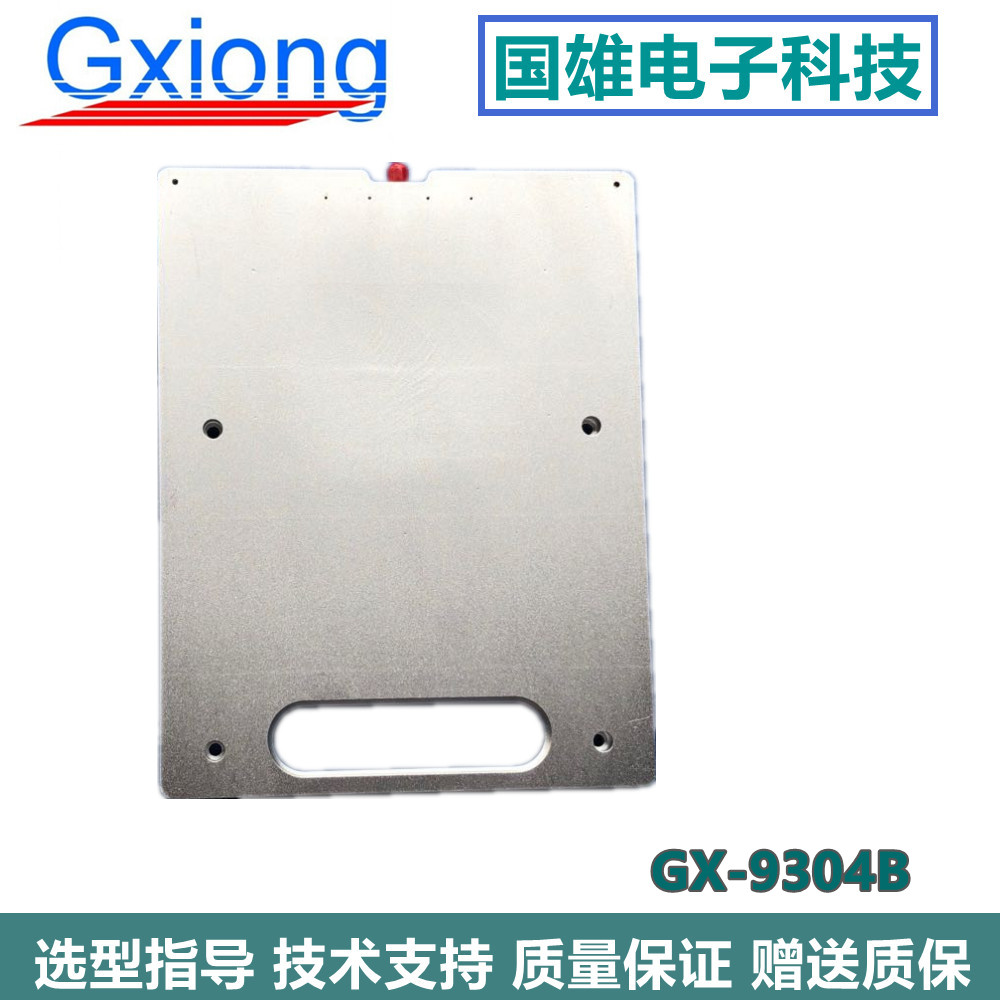

GX-9304B 藍牙 WIFI測試耦合板 適用于CMW100
天線耦合板GX-9304B
品牌 國雄 SZGX
天線耦合器的原理是將電路板上電容和電感的電能轉換為電磁場，并在固定的方向上傳播，相反也可以將外界的電磁場轉換為電能，以便最有效的耦合天線上的能量。
作用：1. 實現輻射方式的測量。 2.可再現的一致性測量
適用范圍：GSM, PCS, DCS, CDMA, WCDMA, CDMA2000, TD-SCDMA, Wi-Fi, 藍牙, GPS, DAB/DMB, CMMB, ZigBee, UWB, WiMax, LTE以及各種小型無線通訊設備的研發、生產、質檢、實驗以及認證部門的測試使用。
一 主要功能和適用范圍
RF測試
耦合測試
外形尺寸：(L)210mm x (W) 165mmx (H) 18 mm
工作尺寸：(L)180mm x (W) 140mmx (H) 18 mm
箱體材料：鑄鋁
表面顏色：鍍金／電腦灰
重量：約1KG
屏蔽特性: 80M-4GHZ
插入損耗：8-20DB
駐波比：小于1：1.7
