TPIC2030是適用于超薄或超薄DVD的超低噪聲型電機驅動器IC 讀者/寫者。主軸電機的集成電流檢測電阻降低了成本和電路板 設計中的區域。該TPIC2030是驅動主軸電機、雪橇電機、 負載電機，以及光盤驅動器中的對焦/跟蹤/傾斜執行器。它還集成了 同步DC-DC轉換器，提供1.0或3.3 V電壓。不連續模式調節功能 DC-DC轉換器以低功耗提高效率。

使用 BEMF 的無傳感器控制允許自啟動和低噪聲運行 主軸電機，無需外部傳感器。此外，TPIC2030還內置了許多 保護功能包括：主軸驅動器輸出電流限制、熱關斷、SLED 端 檢測和電源復位電路。它還集成了一個溫度計來測量 IC 溫度。
*附件：tpic2030.pdf

特性

• 串行外設接口
  • 最大讀/寫 35 MHz
  • 3.3V 數字 I/O
• 執行器和電機驅動器
  • 帶 H 橋輸出的 PWM 控制
  • 帶 12
    位 DAC 控制的對焦/跟蹤/傾斜執行器驅動器
  • 帶電流模式、10位
    DAC控制的雪橇電機驅動器
  • 帶12位DAC控制的負載驅動器
  • 不帶位置
    傳感器的雪橇的末端位置傳感
• 主軸電機驅動器
  • 集成主軸電流檢測電阻器
  • 無傳感器：電機
    BEMF 的轉子位置感應
  • 12 位主軸 DAC
  • 自動控制制動
    快速停止（自動短制動）
  • LS 模式：限制為正常速度的 25%
• 片內溫度計（15°C至165°C/1.2°C）
• 用于 0.1A OCP 的
  LED 驅動器的軟件控制開關
• 開關
  • CSW：低 R DS（開） 具有可選OCP限制的電流開關（假設使用<0.2 A）
  • LED：
    帶 0.1A OCP 的軟件控制電流輸出端口
• DC-DC轉換器
  • 引腳可選轉換電壓 1.0 V/ 1.2 V/
    1.5 V/ 3.3 V（或禁用）
  • 通過不連續調節模式提高
    低電流下的效率
• 保護
  • LED/CSW、開關、DCDC轉換器、SPM
    和執行器上的
    獨立熱保護電路
  • 過流保護
  • 欠壓鎖定 （UVLO） 和
    過壓保護 （OVP）

參數

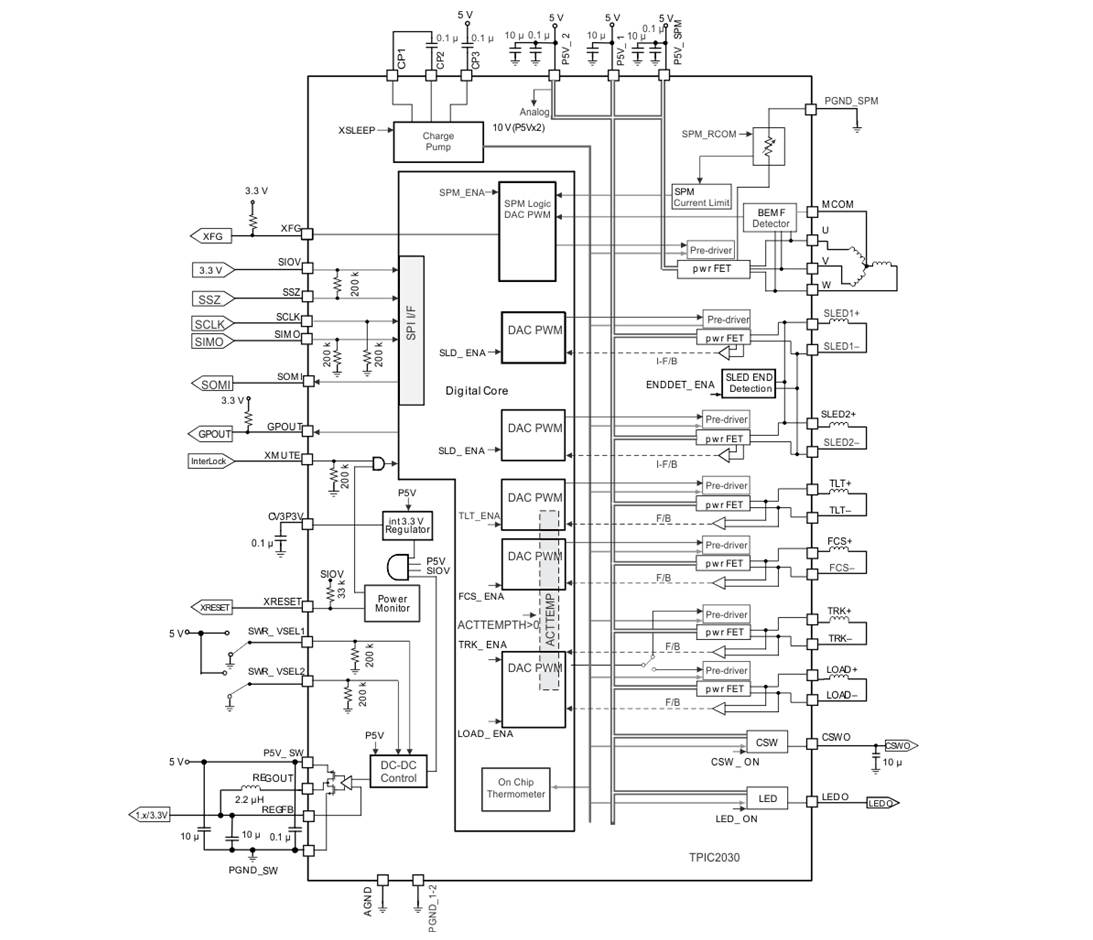

方框圖

?1. 產品概述?

TPIC2030是德州儀器（TI）推出的低噪聲7通道電機驅動IC，專為超薄DVD讀/寫器設計，集成以下核心功能：

• ?多通道驅動?：支持主軸電機（SPM）、滑軌電機（SLED）、裝載電機（LOAD）及聚焦/跟蹤/傾斜（FCS/TRK/TLT）執行器驅動。
• ?串行接口?：SPI兼容接口（最高35MHz），支持多設備級聯。
• ?集成DC-DC轉換器?：可輸出1.0V/1.2V/1.5V/3.3V，支持高效斷續調節模式。
• ?傳感器控制?：主軸電機采用無傳感器BEMF檢測技術，無需霍爾元件。

?2. 關鍵特性?

• ?驅動能力?
  • 主軸電機：集成電流檢測電阻，支持12位DAC控制，最大輸出±6V。
  • 滑軌電機：10位DAC電流模式控制，±440mA輸出。
  • 執行器：12位DAC，±6V輸出，支持差分傾斜模式（DIFF_TLT）。
• ?保護功能?
  • 過流保護（OCP）、熱關斷（TSD）、欠壓鎖定（UVLO）及過壓保護（OVP）。
  • 執行器溫度保護（ACTTIMER），防止線圈過熱。
• ?封裝?：44引腳TSSOP（帶PowerPAD散熱焊盤），尺寸11.1mm × 4.4mm。

?3. 典型應用?

• ?場景?：DVD/CD播放器、光盤驅動器。
• ?外圍電路?：
  • 僅需2.2μH電感+10μF電容實現DC-DC轉換。
  • 主軸電機驅動無需外部電流檢測電阻。
• ?控制模式?：
  • 主軸支持自動短剎車（Auto Short Brake）和低速模式（LS Mode，25%轉速限制）。

?4. 寄存器與編程?

• ?DAC寄存器?：12位分辨率（部分通道10位），支持2的補碼格式輸入。
• ?控制寄存器?：通過SPI配置驅動使能、保護閾值及工作模式（如差分傾斜模式）。
• ?狀態監控?：內置溫度傳感器（15°C–165°C）、故障標志寄存器（OCP/TSD/UVLO等）。

?總結?：TPIC2030通過高集成度設計、靈活的SPI控制和多重保護機制，為光驅電機驅動提供高效、低噪聲的解決方案，尤其適合空間受限的便攜式設備。
