TPIC2040是一款適用于超薄或超薄DVD的超低噪聲型電機驅動器IC 讀者/寫者。該IC包括集成電流檢測電阻，用于測量SPM電流和降低驅動系統成本。由串行I/F控制的7通道驅動IC是驅動的最佳選擇主軸電機、雪橇電機、負載電機和對焦/跟蹤/傾斜執行器。主軸電機驅動器使用 BEMF 檢測對主軸電機進行無傳感器啟動和控制
*附件：tpic2040.pdf

由于所有通道的輸出級都在高效的 PWM 驅動中工作，因此可以通過PWM控制實現低功耗運行?？梢詫?跟蹤進行無死區控制 / 傾斜執行器驅動器。此外，主軸部分輸出限流電路，熱內置關斷電路、SLED-END檢測電路、執行器保護和電源復位電路在。

特性

串行外設接口（SPI）
- 最大讀/寫 35 MHz
- 3.3V 數字 I/O
執行器和電機驅動器
- 帶 H 橋輸出的 PWM 控制
- 帶 12 位 DAC 控制的對焦/跟蹤/傾斜執行器驅動器
- 帶電流模式、10位DAC控制的雪橇電機驅動器
- 帶12位DAC控制的負載驅動器
- 無需位置傳感器即可對雪橇進行終端位置傳感
主軸電機驅動器
- 集成主軸電流檢測電阻器
- 可選擇電流檢測電阻值0.27至0.20 Ω寄存器設置;因此，SPM 電流可以限制在 725 至 980 mA 之間
- 無傳感器：電機 BEMF 的轉子位置感應
- 通過串行端口編程的 12 位主軸 DAC
- 獨立的電感式位置檢測和啟動
- 通過名為自動短制動（短主動制動）的自動控制制動器快速停止
- 0.7-A 最大連續電流，不包括熱問題
- LS 模式：限制為正常速度的 25%
實用函數
- 數字延遲（POR）的 XRESET 信號 20 ms
- 狀態鎖存器：動作定時器、SIF錯誤、PWR監控器、熱保護和OCP錯誤
開關
- CSW：軟件控制電流輸出端口
LDO預驅動器
- 1通道LDO預驅動器，用于3.3V或1.2V輸出，帶外部晶體管
保護
- CSW、SPM 和 Act 通道上的獨立熱保護電路
- 兩個警報級別：和熱保護
- 負載驅動器中的過流保護電路
- CSW輸出中可選的OCP閾值電平
- 硬件設備禁用引腳 XMUTE
- 通過欠壓鎖定（UVLO）和過壓保護（OVP）進行功率監控

參數

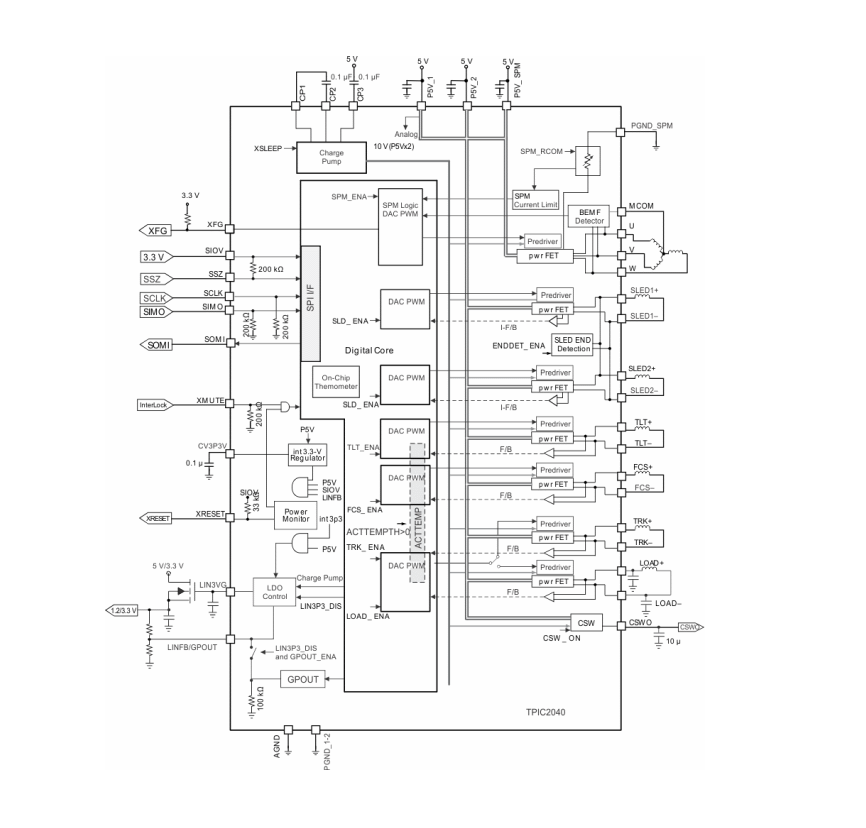

方框圖

?1. 核心特性?

?驅動架構?：
- 串行SPI接口控制（最高35MHz，3.3V數字I/O）
- 集成7通道驅動：主軸電機（SPM）、滑軌電機（SLED1/2）、負載電機（LOAD）及聚焦/跟蹤/傾斜（FCS/TRK/TLT）執行器
?關鍵功能?：
- ?主軸電機驅動?：
  - 無傳感器啟動（BEMF檢測）
  - 集成電流檢測電阻（可選0.20-0.27Ω）
  - 自動短剎車（Auto Short Brake）和低速模式（25%占空比）
  - 最大連續電流0.7A（非熱極限條件下）
- ?執行器驅動?：
  - 12位DAC控制，±6V輸出范圍
  - 差分傾斜模式（DIFF_TLT）支持聚焦與傾斜協同控制
- ?保護機制?：
  - 過流保護（OCP）、短路保護（SCP）
  - 雙重溫度保護（預警135°C/觸發150°C）
  - 欠壓鎖定（UVLO）和過壓保護（OVP）

?2. 電氣參數?

?電源范圍?：
- 邏輯供電（SIOV）：3.0-3.6V
- 電機驅動供電（P5V）：4.5-5.5V
?輸出能力?：
- 主軸電機：0.7A持續電流（峰值2.5A）
- 滑軌電機：440mA最大電流（10位DAC）
- 執行器：±6V電壓輸出（12位DAC）
?熱阻?：
- 結到環境（RθJA）：81.2°C/W（TSSOP封裝）

?3. 典型應用?

?光驅設備?：
- DVD/CD播放器主軸電機控制
- 激光頭聚焦/跟蹤/傾斜調節
- 托盤加載電機驅動（支持0.5通道模式）
?特色功能?：
- 滑軌末端檢測（無需位置傳感器）
- 3.3V/1.2V LDO預驅動器（需外接N溝道FET）

?4. 寄存器與編程?

?控制接口?：
- 16位SPI數據包（12位DAC寫入/8位寄存器讀寫）
- 關鍵寄存器：
  - REG70：通道使能控制（如SPM_ENA、FCS_ENA）
  - REG72：執行器保護閾值設置（ACTTEMPTH）
  - REG7F：狀態監控（如ENDDET、TSDERR）
?DAC配置?：
- 支持2的補碼格式（-2048至+2047）
- 輸出公式：Vout = DAC_code × (6.0/2048)
