DRV8847 器件是一款雙 H 橋電機驅動器，適用于工業應用、家用電器、ePOS 打印機和其他機電一體化應用。該設備可用于驅動兩個直流電機、一個雙極步進電機或其他負載，例如繼電器。簡單的PWM接口允許與控制器輕松連接。DRV8847器件采用單電源供電，支持2.7至18 V的寬輸入電源范圍。

驅動器的輸出級由N溝道功率MOSFET組成，這些MOSFET配置為兩個全H橋以驅動電機繞組或四個獨立的半橋（在獨立的橋接口中）。固定的關斷時間控制電橋中的峰值電流，該電流可以驅動 1A 負載（并聯模式下為 2A，適當散熱，在 25°C T A 時）。
*附件：drv8847.pdf

提供低功耗睡眠模式，通過關閉大部分內部電路來實現低靜態電流消耗。此外，還提供了一個扭矩標量，它通過數字輸入引腳動態縮放輸出電流。此功能使控制器能夠減少降低功耗所需的電流。

提供內部保護功能，用于欠壓鎖定、每個 FET 上的過流保護、短路保護、開路負載檢測和過熱。故障情況由nFAULT引腳指示。I 2C 設備變體 （DRV8847S） 具有詳細的診斷功能。

特性

• 雙 H 橋電機驅動器
  • 單刷或雙刷直流電機
  • 一個雙極步進電機
  • 電磁閥負載
• 2.7V 至 18V 工作電壓范圍
• 每個 H 橋的高輸出電流
  • T A = 25°C時為1A RMS驅動器電流
  • T A = 25°C 時并聯模式下的 2A RMS 驅動器電流
• VM > 5V 時導通電阻低
  • 1000 mΩ R DS（ON） （HS + LS） 在 T A = 25°C 時
• 多種控制接口選項
  • 4 針接口
  • 2 針接口
  • 并行橋接口
  • 獨立橋接接口
• 電流調節，20μs固定關斷時間
• 扭矩標量，用于將輸出電流擴展到 50%
• 支持 1.8V、3.3V、5V 邏輯輸入
• 低功耗睡眠模式
  • 1.7μA 睡眠模式電源電流，V VM = 12V，T A = 25°C
• 提供 I 2C 器件型號 （DRV8847S）
  • 對 I 2C 寄存器的詳細診斷
  • 多從作支持
  • 支持標準和快速 I 2C 模式
• 小封裝和封裝
  • 16 針 TSSOP（無導熱墊）
  • 16引腳HTSSOP PowerPAD?封裝
  • 16引腳WQFN散熱封裝
• 內置保護功能
  • VM 欠壓鎖定
  • 過流保護
  • 開路負載檢測
  • 熱關斷
  • 故障狀態指示引腳 （nFAULT）

參數

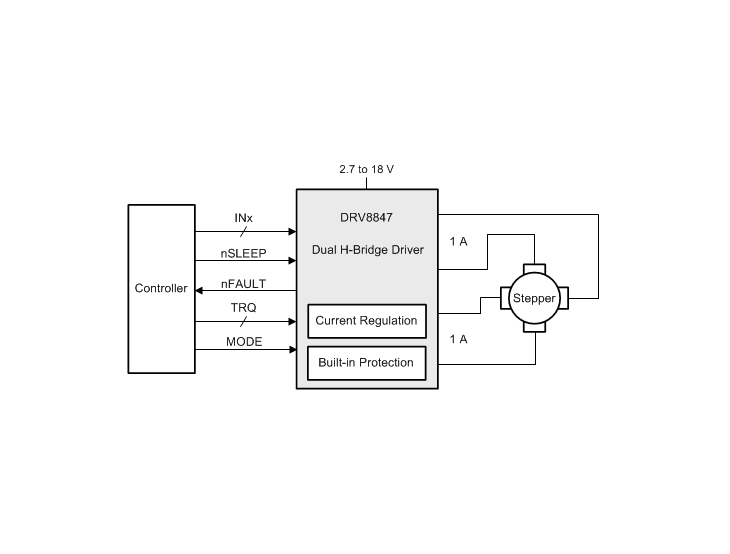

方框圖

1. 核心特性?

• ?驅動能力?：雙H橋設計，支持驅動2個直流電機/1個雙極步進電機/螺線管負載
• ?電壓范圍?：2.7V-18V寬電壓輸入
• ?輸出電流?：
  • 單H橋1A RMS（25°C）
  • 并聯模式2A RMS（需散熱支持）
• ?控制接口?：支持4種控制模式（4引腳/2引腳/并聯橋/獨立橋接口）
• ?電流調節?：固定關斷時間PWM控制（20μs），集成扭矩縮放功能（50%-100%可調）
• ?保護機制?：欠壓鎖定/過流保護/開路檢測/熱關斷

?2. 關鍵參數?

?3. 典型應用?

• ?家電?：冰箱風門控制、洗衣機排水泵
• ?工業設備?：微型斷路器、智能電表
• ?商業設備?：電子POS打印機

?4. 功能模式?

• ?4引腳接口?：全功能步進電機控制（支持正轉/反轉/制動/滑行）
• ?2引腳接口?：簡化GPIO控制（僅正轉/反轉）
• ?并聯模式?：雙橋并聯實現2A驅動能力
• ?獨立橋模式?：4個半橋獨立控制繼電器等負載

?5. 保護功能?

• ?實時故障監測?：通過nFAULT引腳輸出異常狀態
• ?多重保護?：
  • 電源欠壓鎖定（UVLO）
  • MOSFET VDS過流檢測（硬件級）
  • 170°C熱關斷（帶40°C遲滯）

?6. 設計資源?

• ?布局建議?：VM引腳需并聯0.1μF陶瓷+10μF電解電容
• ?熱管理?：推薦使用帶散熱焊盤的HTSSOP/WQFN封裝
