賦能新一代工業焊接：34mm碳化硅MOSFET模塊及其在高頻功率變換中影響的技術解析

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

摘要

傾佳電子旨在深入剖析工業逆變焊機市場的核心技術發展趨勢，并系統性評估34mm封裝的碳化硅（SiC）MOSFET功率模塊在此應用中的關鍵價值。傾佳電子的關鍵結論指出，工業焊機正朝著高頻化、高效化和小型化的方向快速演進，而傳統硅基功率器件已成為制約其性能提升的主要瓶頸。34mm SiC MOSFET模塊的出現，并非簡單的增量式改進，而是實現下一代焊機性能基準的關鍵賦能技術。通過對具體案例的量化分析，傾佳電子將展示SiC模塊的應用潛力：相較于傳統的絕緣柵雙極晶體管（IGBT）方案，SiC模塊可將開關頻率提升4至5倍，同時將系統總損耗降低約50%。這些數據有力地證明了SiC技術在高端工業焊接領域的戰略應用價值，為設備制造商在效率、功率密度和控制精度方面建立新的競爭優勢提供了明確的技術路徑。

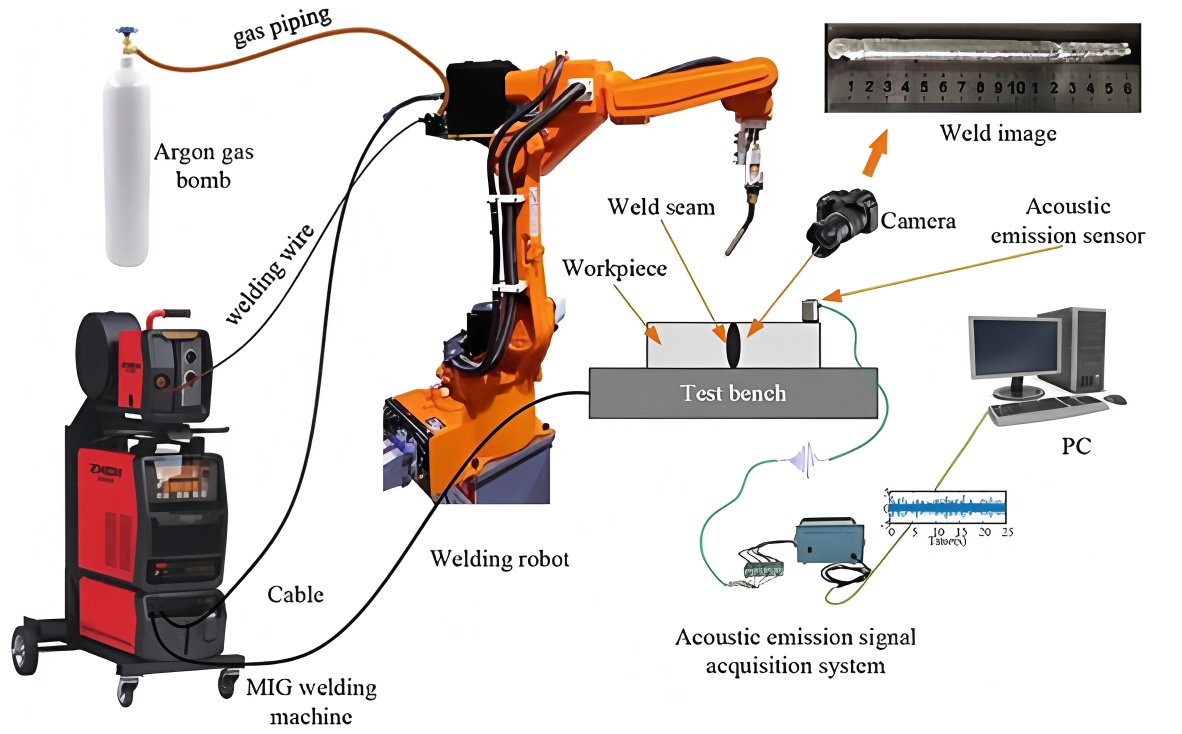

第一章 工業逆變焊機的技術演進軌跡

1.1 范式轉移：從傳統工頻焊機到逆變焊機架構

焊接電源技術的核心經歷了從依賴笨重工頻（50/60 Hz）變壓器的傳統架構，向采用固態電子器件進行高頻功率變換的逆變架構的根本性轉變 。逆變焊機首先將工頻交流電整流為直流電，再通過大功率開關器件（逆變器）將其斬波成高頻交流電（通常在20 kHz以上），最后經高頻變壓器降壓、整流濾波后輸出適合焊接的直流電。

這一架構的轉變帶來了革命性的優勢。首先是設備物理尺寸和重量的大幅縮減，逆變技術可節省約90%的硅鋼片和銅材 。其次是能源效率的顯著提升，逆變焊機比傳統焊機節電高達30% 。此外，基于電子電路的快速控制能力，逆變焊機能夠?qū)崿F(xiàn)更穩定的電弧和更復雜的輸出波形控制，為焊接過程的自動化和智能化奠定了基礎 。

1.2 核心發展向量：追求高頻、高效與系統小型化

現代逆變焊機的設計與發展主要由三個緊密關聯的向量驅動，它們共同定義了技術的演進方向。

高頻化運行： 提升開關頻率是逆變技術的核心目標。更高的頻率（遠超50-100 kHz）能夠直接減小主變壓器、輸出電感等磁性元件的體積和重量，這是實現設備小型化的最有效途徑 。

高效化設計： 降低能源消耗不僅能為用戶節約運營成本，也符合全球“節能減排”的產業政策導向。逆變技術固有的高效率是其取代傳統技術的核心市場驅動力之一 。

小型化與便攜性： 隨著現場施工、高空作業以及柔性制造單元等應用場景的增多，市場對輕量化、便攜式焊接設備的需求日益增長，使得系統尺寸和重量成為關鍵的設計指標 。

這三大趨勢并非孤立存在，而是構成了一個正反饋的閉環。市場對便攜性的需求促使工程師追求小型化。實現小型化的主要手段是縮小磁性元件和散熱系統的尺寸。磁性元件的體積與開關頻率成反比，因此提高頻率成為首要工程目標。同時，更高的效率意味著更低的熱量產生，從而允許使用更小的散熱器，這同樣有助于小型化。這種相互促進的關系形成了強大的技術驅動力：高頻化 → 磁性元件小型化 → 整機小型化，以及 高效化 → 散熱系統小型化 → 整機小型化。

1.3 硅基功率器件在先進焊接應用中的性能瓶頸

長期以來，硅基絕緣柵雙極晶體管（Si IGBT）憑借其高電流密度和相對成熟的工藝，在逆變焊機中占據主導地位。然而，隨著焊機技術向更高性能邁進，Si IGBT的物理局限性逐漸顯現，形成了一個難以逾越的“性能天花板”。

其核心限制在于導通損耗與開關損耗之間的固有矛盾。IGBT作為一種雙極型器件，其低導通壓降是通過在導通期間向漂移區注入少數載流子以調制電導率來實現的。然而，在關斷過程中，這些存儲的少數載流子必須被清除，導致了一個緩慢且損耗顯著的“拖尾電流”（tail current）現象 。這個拖尾電流是IGBT關斷損耗（ Eoff?）的主要來源，并且隨著開關頻率的提高，其造成的損耗會急劇增加。

這種物理特性迫使設計者陷入兩難境地：要么為了控制開關損耗而將工作頻率限制在較低水平（如20-50 kHz），但這會犧牲功率密度，導致設備笨重；要么強行提高頻率，但代價是效率大幅下降，產生巨大的散熱壓力。正是這種妥協，定義了Si IGBT所能達到的性能上限，阻礙了逆變焊機在功率密度和效率上的進一步突破。

第二章 碳化硅（SiC）：高性能功率變換的基石

為了突破硅基器件的性能瓶頸，業界將目光投向了以碳化硅（SiC）為代表的寬禁帶半導體材料。SiC憑借其卓越的物理特性，為打造新一代高性能功率器件提供了理想的平臺。

2.1 SiC相較于Si的根本材料優勢

SiC作為一種化合物半導體，其關鍵物理性能遠超傳統硅材料，這些優勢是其高性能的根源。

更寬的禁帶寬度： SiC的禁帶寬度約為3.26 eV，是硅（1.12 eV）的近三倍。這使得SiC器件能夠在更高的溫度下工作，同時漏電流極低 。

更高的臨界擊穿場強： SiC的臨界擊穿場強是硅的約10倍。這意味著在承受相同電壓時，SiC器件的漂移層可以做得更薄、摻雜濃度更高，從而大幅降低器件的導通電阻 。

更高的熱導率： SiC的熱導率約為硅的3倍，使得器件產生的熱量能夠更有效地導出，這對于提高功率密度和系統可靠性至關重要 。

2.2 器件層面的優越性：SiC MOSFET與Si IGBT的性能對比

SiC的材料優勢直接轉化為器件層面的卓越性能，使其在與Si IGBT的對比中展現出全方位的領先。

極低的開關損耗： SiC MOSFET是單極型（多數載流子）器件，其開關過程不涉及少數載流子的注入和清除。因此，它從根本上消除了IGBT的拖尾電流問題，使得關斷損耗（Eoff?）大幅降低，為高效的高頻工作鋪平了道路 。

優異的導通性能： 憑借高臨界擊穿場強的優勢，SiC MOSFET能夠在高耐壓下實現極低的導通電阻（RDS(on)?），尤其在中低負載電流下，其導通損耗通常優于同等級的IGBT。

卓越的高溫性能： SiC器件的最高工作結溫通?？蛇_(dá)175°C甚至更高，遠超硅器件的150°C。這不僅提升了器件在惡劣環境下的可靠性，也為設計者提供了更大的熱設計裕量，有助于減小散熱系統的體積 。

性能優異的體二極管： SiC MOSFET的本征體二極管具有極低的反向恢復電荷（Qrr?）和反向恢復時間（trr?）。相比之下，IGBT通常需要外置一個Si快恢復二極管（FRD），而Si FRD的反向恢復特性較差，會顯著增加系統在續流階段的損耗。

SiC之所以能在高頻應用中脫穎而出，其根本原因在于載流子動力學的差異。IGBT的低導通壓降依賴于少數載流子的注入，但這恰恰成為其關斷時的累贅，導致了緩慢且損耗巨大的拖尾電流。而SiC MOSFET作為多數載流子器件，通過電場控制電流，其關斷過程是靜電場的快速撤銷，本質上速度更快且沒有少數載流子存儲問題。這一物理層面的區別，是SiC MOSFET能夠打破IGBT頻率壁壘的根本原因。

此外，SiC技術也引發了散熱設計的范式變革。系統散熱設計的目標是確保器件結溫（Tj?）不超過其極限值。所需散熱器的熱阻（Rth(h?a)?）可由公式 Rth(h?a)?=(Tj??Ta?)/Ploss??Rth(j?c)??Rth(c?h)? 決定。SiC技術從兩個方面極大地優化了這個公式：首先，它顯著降低了總功率損耗（Ploss?）；其次，它提高了允許的最高結溫（Tj?）。這兩個因素共同作用，大幅放寬了對散熱器熱阻的要求，意味著可以用更小、更輕、成本更低的散熱器來支持相同的功率等級，從而直接推動了設備的整體小型化 。

第三章 基本半導體34mm SiC MOSFET模塊的深度技術表征

本章將對基本半導體（BASiC Semiconductor）推出的34mm封裝SiC MOSFET半橋模塊系列進行全面的技術特性分析。該系列產品明確將高端工業焊機作為其核心應用領域之一 。

3.1 產品組合概覽：BMF60R12RB3至BMF160R12RA3系列

該系列包含四款1200V半橋模塊，均采用工業標準的34mm封裝，型號分別為BMF60R12RB3、BMF80R12RA3、BMF120R12RB3和BMF160R12RA3 。這一產品系列在相同的機械封裝內提供了從60A到160A的電流等級選擇，為開發平臺化產品的客戶提供了極大的設計靈活性和擴展性。

3.2 靜態性能分析：導通電阻（RDS(on)?）及其熱特性

導通電阻是決定模塊導通損耗的關鍵參數。分析各模塊數據手冊可知，其$R_{DS(on)}$具有明確的正溫度系數特性 。以BMF80R12RA3為例，其典型的芯片導通電阻在結溫從25°C上升至175°C時，從15.0 mΩ增加到26.7 mΩ 。這種特性雖然在高溫下會增加導通損耗，但對于模塊內部多芯片并聯的均流至關重要。如果某個芯片溫度略微升高，其電阻會隨之增大，從而自動將電流分流至溫度較低的芯片，形成一種無源的自平衡機制，有效避免了熱失控風險，是確保大電流模塊可靠性的基礎。

3.3 動態性能分析：深入探究開關特性

動態參數直接決定了模塊在高頻應用中的表現。

開關能量（Eon?, Eoff?）： 該系列模塊展現出極低的開關能量。例如，BMF80R12RA3在800V/80A、175°C的條件下，其開通能量（Eon?）為2.7 mJ，關斷能量（Eoff?）僅為1.3 mJ 。這些極低的損耗值是實現高頻高效運行的核心。

寄生電容（Ciss?, Coss?, Crss?）： SiC MOSFET的一個標志性?xún)?yōu)勢是其極低的反向傳輸電容（米勒電容，Crss?）。以BMF80R12RA3為例，其C_{rss}典型值僅為11 pF 。在半橋拓?fù)渲?，?dāng)一個器件開通時，橋臂中點電壓會急劇變化（高$dv/dt$），這個dv/dt會通過關斷狀態器件的C_{rss}產生一個米勒電流（I_{miller} = C_{rss} cdot dv/dt），可能導致該器件被誤觸發導通，造成橋臂直通。極低的C_{rss}從根本上減小了米勒電流，使得系統在SiC所實現的高dv/dt下依然保持穩定可靠，這是確保高頻系統魯棒性的關鍵。

開關時間（td(on)?, tr?, td(off)?, tf?）： 所有模塊的開關時間均在納秒級別，直接證明了其卓越的高速開關能力 。

3.4 熱性能與可靠性考量

該系列模塊具有優異的熱性能。其結殼熱阻（Rth(j?c)?）值較低，例如BMF80R12RA3的每開關熱阻典型值為0.54 K/W，這意味著芯片產生的熱量可以高效地傳遞至散熱器 。結合其高達175°C的最高工作結溫（ Tvj,op?），該系列模塊能夠在更高的功率密度下可靠運行 。

3.5 34mm模塊家族的橫向?qū)Ρ确治?/strong>
