傾佳電子先進拓?fù)渑c碳化硅器件在1500V大型地面光伏電站高效MPPT中的應用：基于基本半導體SiC元器件的飛跨電容升壓變換器技術解析

第一章：高壓地面光伏系統的演進：向1500V直流標準的邁進

1.1. 1500V架構的經濟與效率驅動力

光伏發電產業的核心驅動力在于持續降低其平準化度電成本（Levelized Cost of Energy, LCOE），以期在能源市場中與傳統發電方式形成有力競爭。在這一宏觀背景下，光伏系統直流側電壓從1000V向1500V的演進，并非單純的技術迭代，而是一項旨在優化系統全生命周期經濟性的戰略舉措。

首先，1500V系統架構通過顯著提升單串組件的容量，直接優化了光伏電站的系統平衡（Balance of System, BOS）成本。在1500V電壓等級下，單個光伏組串可以串聯更多的光伏組件，這意味著在同等裝機容量下，所需的并聯組串?dāng)?shù)量大幅減少 。這一變化帶來了連鎖的成本節約效應：所需的光伏匯流箱數量、直流電纜的總長度以及現場施工和接線的人工成本均隨之降低 。對于動輒百兆瓦甚至吉瓦級別的大型地面電站而言，這種規?；某杀鞠鳒p效應極為可觀，構成了向1500V遷移最直接的經濟誘因。

其次，電壓等級的提升是提升系統發電效率的有效途徑。根據電功率基本公式 P=V×I 和焦耳定律 Ploss?=I2R，在傳輸相同功率的條件下，將系統電壓從1000V提升至1500V，線路中的電流可降低三分之一。由于線路的能量損耗與電流的平方成正比，這意味著直流側電纜的阻性損耗（即 I2R 損耗）理論上可降低至原來的44%）。這種損耗的顯著降低直接轉化為更高的系統效率和更多的上網電量，從而在電站25年的運營期內持續增加發電收益 。

最后，1500V標準促進了功率變換設備功率密度的提升。更高的直流輸入電壓使得逆變器和變壓器等核心設備在設計上能夠?qū)崿F(xiàn)更高的單機功率。對于給定的功率等級，設備的體積和重量得以減小，這不僅降低了設備本身的制造成本，也極大地簡化了運輸、吊裝和現場維護的復雜性與成本 。因此，從降低初始投資到提升長期發電收益，1500V系統架構為光伏電站的LCOE優化提供了全方位的解決方案，其成為大型地面電站發展的主流趨勢是市場經濟規律下的必然選擇。

1.2. 核心工程挑戰：日益增長的電壓應力

盡管1500V系統在宏觀層面帶來了顯著的經濟和效率優勢，但它也給光伏逆變器的核心——功率變換單元——帶來了前所未有的工程挑戰。其中最核心的問題，便是功率半導體器件所承受的電壓應力急劇增加 。

在傳統的兩電平（Two-Level）拓?fù)浣Y(jié)構中，功率開關器件需要直接承受全部的直流母線電壓。對于1500V的直流輸入，考慮到必要的安全裕量（通常為1.2至1.5倍），開關器件的額定電壓需要達到1700V甚至更高。然而，在這一電壓等級下，傳統的硅基（Si）功率器件性能面臨瓶頸，而即便是先進的碳化硅（SiC）器件，其1700V等級的產品相比于更成熟的1200V等級產品，在導通電阻、開關速度和成本效益等方面也處于劣勢。

若在1500V系統上強行沿用兩電平拓?fù)?，將?dǎo)致一系列負面后果。首先，高壓器件固有的較高開關損耗會嚴重制約逆變器的工作頻率，使得系統無法通過提高頻率來縮小磁性元件（電感、變壓器）的體積，從而喪失了提升功率密度的潛力 。其次，高電壓下的快速開關動作（高

dv/dt）會產生嚴重的電磁干擾（EMI），需要體積龐大且成本高昂的濾波器來進行抑制。最終，這些因素將共同導致逆變器的轉換效率低下，無法滿足現代光伏電站對高效發電的要求 。

這一根本性的矛盾——1500V系統的高電壓優勢與兩電平拓?fù)浼艾F(xiàn)有半導體器件性能局限性之間的沖突——清晰地表明，解決方案不能僅僅依賴于尋找更高耐壓的器件，而必須從電路拓?fù)鋵用孢M(jìn)行根本性的創新。這直接催生了多電平（Multi-Level）拓?fù)湓?500V光伏逆變器中的應用，通過巧妙的電路結構將高電壓分解，從而為高效、高功率密度的能量轉換開辟了新的道路。

第二章：1500V逆變器先進MPPT拓?fù)涞谋容^分析

隨著系統電壓向1500V邁進，最大功率點跟蹤（Maximum Power Point Tracking, MPPT）升壓電路的拓?fù)浣Y(jié)構必須隨之革新，以應對高電壓帶來的挑戰并最大化系統效率。

2.1. 從兩電平到多電平：必然的演進路徑

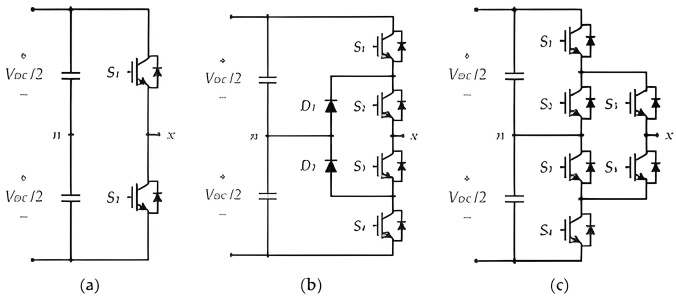

如前所述，兩電平拓?fù)湓?500V應用中因開關損耗和電壓應力過高而變得不切實際 。因此，業界自然而然地轉向了多電平拓?fù)?。早期的探索集中在三電平中點鉗位（Neutral-Point Clamped, NPC）拓?fù)渖?，包括I型NPC和T型NPC兩種主流形式。這類拓?fù)涞暮诵乃枷胧峭ㄟ^(guò)增加一個中性點，將直流母線電壓一分為二，使得主開關器件承受的電壓應力減半。這使得性能更優、成本效益更高的1200V電壓等級器件得以在1500V系統中使用，極大地緩解了器件選型的壓力 。然而，NPC拓?fù)湟泊嬖谄涔逃械木窒扌裕鏘型拓?fù)湫枰~外的鉗位二極管，而兩種拓?fù)涠伎赡苊媾R中點電壓不平衡以及功率器件之間損耗分布不均導致的熱應力集中問題，這些都給控制和熱設計帶來了額外的復雜性 。

2.2. 飛跨電容（Flying Capacitor）升壓變換器：MPPT的更優解決方案

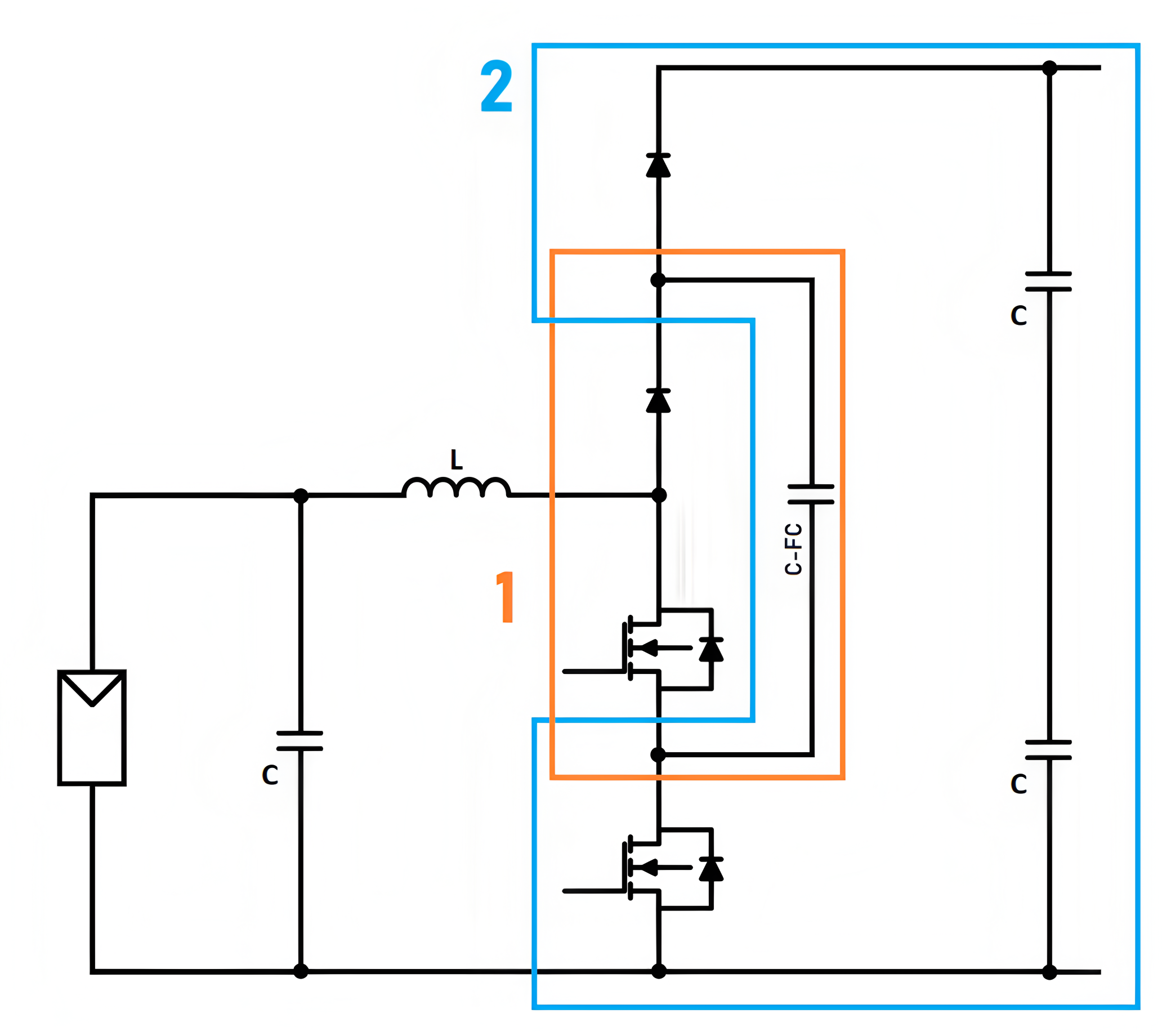

在對多電平拓?fù)涞某掷m(xù)探索中，飛跨電容（Flying Capacitor, FC）升壓變換器，特別是三電平飛跨電容（3L-FC）升壓拓?fù)?，憑借其獨特優勢脫穎而出，成為1500V MPPT應用的理想選擇。

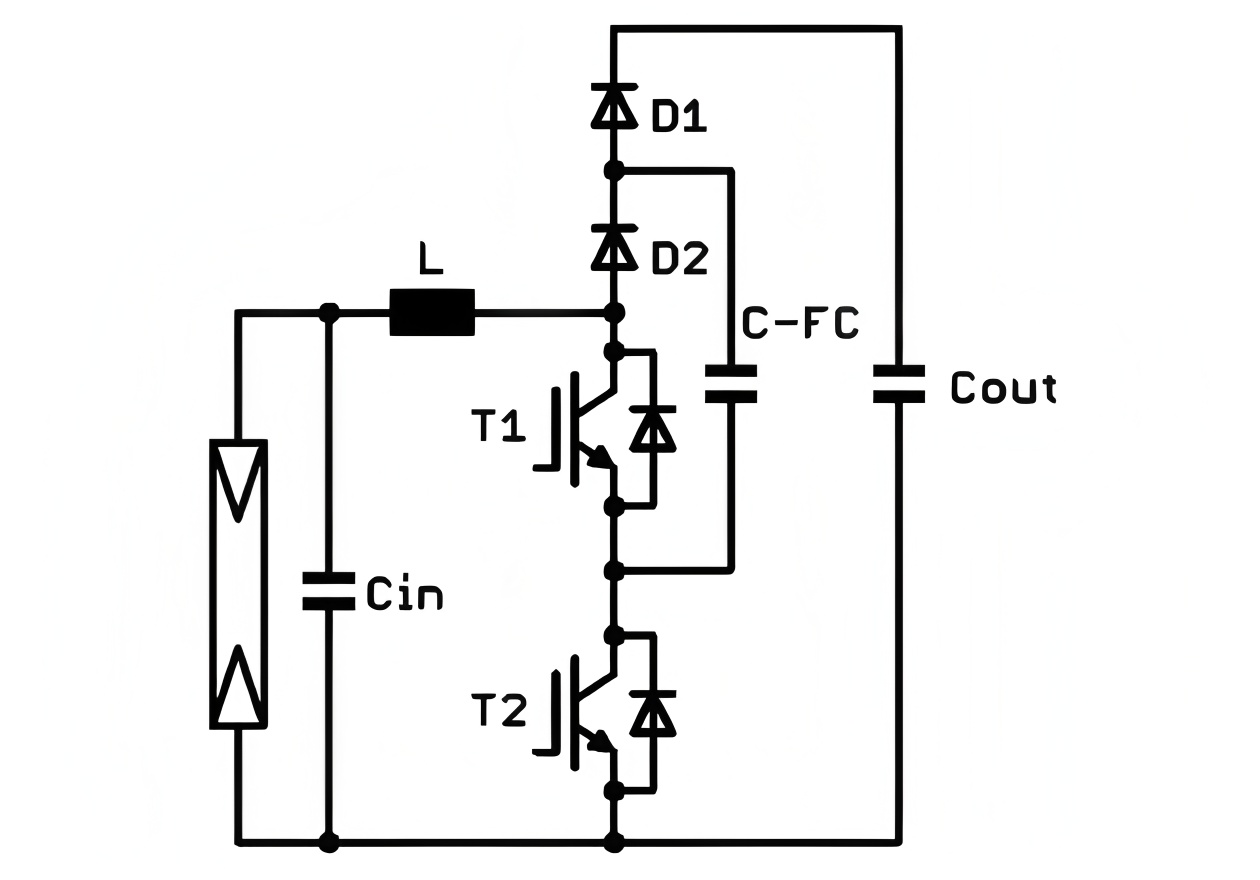

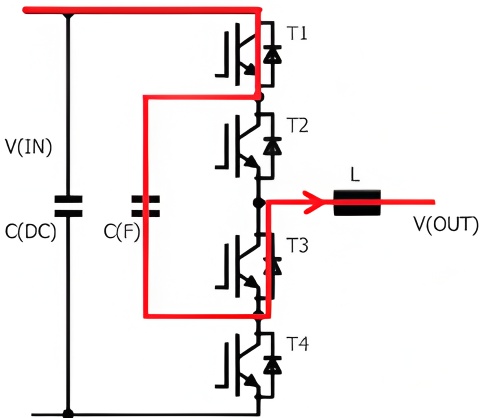

工作原理 3L-FC升壓變換器的核心是一個“飛跨”電容（CFC?）和兩個主開關（T1, T2）。該電容在電路中并不固定接地或接高壓，而是根據開關狀態“浮動”連接，其作用是建立一個穩定的中間電壓平臺，通常是輸出電壓的一半（Vout?/2）。控制系統對兩個開關T1和T2施加占空比相同但相位相反180°的脈寬調制（PWM）信號。通過這種交錯控制，升壓電感在充放電過程中經歷的電壓階躍被有效減小。相較于兩電平拓?fù)渲须姼谐惺艿木薮箅妷簲[幅（ Vout??Vin?），在FC拓?fù)渲校姼谐惺艿碾妷弘A躍變?yōu)楦〉牧考?jí)（如 Vin? 或 Vout?/2?Vin?），這帶來了多方面的系統級優勢。

飛跨電容拓?fù)涞年P(guān)鍵優勢

降低電壓應力：與NPC拓?fù)漕?lèi)似，F(xiàn)C拓?fù)鋵⑹┘釉谥鏖_(kāi)關（T1, T2）和續流二極管（D1, D2）上的電壓應力成功減半至約 Vout?/2 。這一特性至關重要，因?yàn)樗昝赖亟鉀Q了1500V系統的核心挑戰，使得設計工程師可以放心選用技術成熟、性能卓越的1200V SiC MOSFET器件，同時保留充足的安全設計裕量。這不僅僅是簡單的器件替換，而是通過拓?fù)鋭?chuàng)新，使系統能夠利用半導體技術“甜點區”的產品，從而避免了采用性能和成本都不占優的超高壓（如1700V）器件。

等效倍頻效應：這是FC拓?fù)渥铒@著的優勢之一。由于兩個開關的交錯工作，流經升壓電感的電流紋波頻率是單個MOSFET開關頻率的兩倍 。根據電感設計的基本原理（ L=(V×Δt)/ΔI），在給定的電流紋波要求下，頻率翻倍意味著所需的電感值可以大幅減小。理論上，相較于兩電平升壓電路，3L-FC拓?fù)渌璧碾姼兄祪H為其四分之一 。這一優勢會產生一系列積極的連鎖反應：電感是功率變換器中體積最大、重量最重的元件之一，其尺寸的減小直接導致MPPT級的體積和重量下降，從而顯著提升整個逆變器的功率密度 。更高的功率密度意味著更小的設備外殼、更低的物料與運輸成本，以及更便捷的現場安裝。

降低電磁干擾（EMI）：由于電感和開關節點上的電壓階躍（dv/dt）更小，電流波形也更為平滑，F(xiàn)C拓?fù)鋸脑搭^上就減少了電磁干擾的產生 。這極大地簡化了EMI濾波器的設計，使其可以更小、更輕、成本更低，進一步為提升功率密度和降低系統總成本做出貢獻。

自然電壓平衡：FC拓?fù)浯嬖谌哂嗟拈_(kāi)關狀態組合，即不同的開關組合可以產生相同的輸出電平?？刂扑惴梢岳眠@些冗余狀態，主動調節飛跨電容的充放電，從而實現其兩端電壓的自然平衡，這相比一些需要復雜平衡控制電路的拓?fù)浣Y(jié)構是一大優勢 。

2.3. 飛跨電容拓?fù)涞脑O(shè)計挑戰

盡管優勢突出，F(xiàn)C拓?fù)涞膶?shí)現也伴隨著特定的設計挑戰，需要工程師在設計中予以充分考慮：

電容電壓調節：為保證電路正常工作，飛跨電容的電壓必須被精確地控制在 Vout?/2。這要求控制環路具備高動態響應和高精度，能夠?qū)崟r(shí)監測并調整電容電壓 。

預充電與啟動：在系統啟動瞬間，PWM信號尚未發出，此時飛跨電容電壓為零。若直接施加高壓，會導致上下兩個串聯的開關管電壓分配嚴重不均，下管可能承受接近全部的輸入電壓，從而導致器件損壞。因此，必須設計專門的預充電電路或復雜的啟動時序控制，以確保飛跨電容在主功率級啟動前被安全地充電至目標電壓 。

關鍵元件選型：飛跨電容本身是電路中的核心元件。它必須能夠承受高開關頻率下的巨大紋波電流，同時具備極低的等效串聯電阻（ESR）和等效串聯電感（ESL），以減小自身?yè)p耗和電壓波動。此外，其電容量必須在整個工作溫度范圍和使用壽命內保持高度穩定。因此，選用專為高頻大紋波電流應用設計的薄膜電容器或陶瓷電容器至關重要 。

第三章：光伏逆變器中的半導體革命：碳化硅（SiC）的崛起

如果說多電平拓?fù)錇?500V系統搭建了高效的“骨架”，那么寬禁帶半導體材料，特別是碳化硅（SiC），則為這個骨架注入了強勁的“心臟”。SiC器件的出現，是推動現代光伏逆變器實現性能飛躍的關鍵技術。

3.1. SiC的根本性材料優勢

SiC器件之所以能超越傳統硅（Si）器件，其根源在于其卓越的本征材料特性 。

寬禁帶寬度：SiC的禁帶寬度約為硅的3倍。這意味著SiC能夠承受遠高于硅的擊穿電場強度（約10倍）。在設計特定耐壓等級的功率器件時，SiC器件的漂移層可以做得更薄、摻雜濃度更高，這直接導致其單位面積的導通電阻（ RDS(on)?）遠低于同耐壓等級的硅器件。同時，寬禁帶也使得SiC器件能在更高的結溫下可靠工作（可達200°C以上），為系統散熱設計提供了更大的靈活性 。

高熱導率：SiC的熱導率約為硅的3倍 。這意味著在產生相同功率損耗的情況下，SiC芯片產生的熱量能夠更快、更有效地傳導至散熱器。這一特性使得SiC器件的結溫更低，或者說，在相同的散熱條件下，SiC器件可以處理更高的功率，從而提升系統的功率密度和長期可靠性。

高飽和電子漂移速率：SiC的飽和電子漂移速率約為硅的2倍 。這使得SiC器件內的載流子能夠更快地響應電場變化，是其實現超高速開關能力的基礎。

3.2. SiC MOSFET 與 Si IGBT：在逆變器應用中的性能對決

在光伏逆變器等高壓、高頻應用中，SiC MOSFET與傳統的Si IGBT之間的性能差異尤為突出。

開關損耗：這是SiC MOSFET最核心的優勢。Si IGBT作為一種雙極型器件，其導通和關斷過程涉及少數載流子的注入和抽取。在關斷時，由于少子復合需要時間，會產生一個明顯的“拖尾電流”（Tail Current），在此期間器件仍有較大電流流過，造成巨大的關斷損耗（Eoff?）。這個拖尾效應嚴重限制了IGBT的工作頻率，通常在20kHz以下。相比之下，SiC MOSFET是單極型器件，其開關過程僅依賴于多數載流子，不存在拖尾電流，因此關斷速度極快，關斷損耗極低 。此外，在硬開關應用中，SiC MOSFET的體二極管反向恢復特性遠優于Si IGBT的反并聯二極管。若采用外部SiC肖特基二極管（SBD）作為續流二極管，由于SBD幾乎沒有反向恢復電荷（ Qrr?），可以徹底消除二極管反向恢復帶來的損耗，并顯著降低MOSFET的開通損耗（Eon?）。

導通損耗：Si IGBT的導通壓降（VCE(sat)?）類似于一個固定的電壓降，在極大電流下表現優異。而SiC MOSFET的導通損耗則由其導通電阻（RDS(on)?）決定，呈阻性（Pcond?=I2×RDS(on)?）。得益于SiC材料的優勢，現代SiC MOSFET的$R_{DS(on)}$已經做到極低水平。在光伏逆變器寬泛的工作功率范圍（尤其是中低負載）下，SiC MOSFET的導通損耗通常低于同級別的Si IGBT 。

熱性能與系統級影響：SiC器件的總損耗（開關損耗+導通損耗）遠低于Si IGBT，再結合其高熱導率，使得基于SiC的功率模塊發熱更少，散熱系統（散熱器、風扇等）可以設計得更小、更輕、成本更低 。這對于追求高功率密度的組串式逆變器而言至關重要。更重要的是，SiC MOSFET的超低開關損耗使其能夠高效地工作在數十乃至上百kHz的高開關頻率下 。這種高頻能力與飛跨電容等多電平拓?fù)涞膬?yōu)勢形成了完美的協同效應。高開關頻率意味著可以使用體積更小的電感和電容，從而實現逆變器尺寸、重量和成本的革命性突破。有研究表明，一個基于SiC的60kW逆變器系統，相比于同功率的IGBT方案，重量可減輕80%，系統損耗降低70%，效率提升高達3% 。

這種卓越的性能不僅僅停留在理論層面，它直接影響著光伏電站的長期運營效益。更低的熱應力意味著功率器件和周邊輔助元件（如電容、驅動器）的壽命更長。根據電子元器件壽命與溫度關系的阿倫尼烏斯方程，工作溫度的降低能以指數級延長系統的平均無故障時間（MTBF）。在光伏電站25年的生命周期內，這意味著更少的維護次數、更低的備件成本和更高的系統可用率，最終進一步降低了運營支出（OpEx）和LCOE。

為了更清晰地展示兩者的差異，下表對Si IGBT和SiC MOSFET在光伏逆變器應用中的關鍵特性進行了對比。

表1：Si IGBT與SiC MOSFET在光伏逆變器應用中的性能對比

第四章：元器件級深度解析：基本半導體器件在飛跨電容拓?fù)渲械奶匦栽u(píng)估

理論分析最終需要落實到具體的元器件選型上。本章將深入分析由傾佳代理的基本半導體（BASIC Semiconductor）提供的SiC器件數據手冊，評估其在1500V飛跨電容MPPT拓?fù)渲械倪m用性與性能優勢。

4.1. 基本半導體1200V SiC MOSFET分析

在三電平飛跨電容升壓拓?fù)渲?，主開關T1和T2是電路的核心。它們需要承受約一半的輸出母線電壓，因此1200V等級的SiC MOSFET是理想的選擇。此處我們重點分析B3M013C120Z 和 B3M020120ZL 兩款產品。

表2：基本半導體SiC MOSFET關鍵參數對比分析

解讀與選型考量 這兩款MOSFET完美地展示了半導體設計中典型的性能權衡。

B3M013C120Z 擁有極其出色的低導通電阻（25°C時僅為13.5 mΩ），這使其在處理大電流時能夠?qū)?dǎo)通損耗降至最低。然而，其代價是相對較高的柵極電荷（ QG?）和輸入電容（Ciss?），這意味著在開關過程中需要更多的能量來驅動?xùn)艠O，并且會產生更高的開關損耗。此外，其優異的結殼熱阻（0.20 K/W）表明它具有強大的散熱能力，適合于對導通損耗和熱管理要求極為嚴苛的應用。

B3M020120ZL 則走向了另一個優化方向。它的導通電阻較高（20 mΩ），但在開關性能上表現卓越，其總柵極電荷（168 nC）和各項電容參數均顯著低于前者。這意味著它的開關損耗更低，驅動更為容易，更適合于追求極致開關速度和高工作頻率的設計。

因此，這兩款器件為設計工程師提供了明確的選擇路徑。如果設計目標是在一個中等開關頻率（例如30-50 kHz）下實現最高的轉換效率和最大的功率輸出，那么由導通損耗主導，B3M013C120Z將是更優選擇。反之，如果設計目標是挑戰更高的開關頻率（例如 >70 kHz）以實現極致的功率密度（即最小化電感體積），那么開關損耗將成為主要矛盾，B3M020120ZL的低開關損耗特性將使其更具優勢。基本半導體通過提供這兩種不同特性的產品，賦予了工程師針對具體應用場景進行精細化優化的能力。

4.2. 基本半導體1200V SiC肖特基二極管分析

在飛跨電容升壓拓?fù)渲?，續流二極管D1和D2的性能同樣至關重要。使用高性能的外部SiC肖特基二極管（SBD）替代MOSFET內部的體二極管，是實現極致效率的關鍵一步。SiC SBD的突出優點是其幾乎為零的反向恢復電荷（Qrr?），這可以徹底消除二極管關斷時產生的反向恢復電流，從而極大地降低與之配合的MOSFET在開通瞬間的損耗（Eon?）?；景雽?dǎo)體的MOSFET數據手冊中也明確指出了這一點，使用外部SiC SBD時，E_{on}值顯著降低 。此處我們分析 B3D60120H2 和 B3D80120H2 兩款SiC SBD。

表3：基本半導體SiC肖特基二極管關鍵參數對比

解讀與選型考量 這兩款SiC SBD都展現了極高的性能水平。B3D80120H2 提供了更高的額定電流，其代價是略微增加的正向壓降和電容電荷。兩者的結殼熱阻都非常低，顯示出卓越的熱設計。在選型時，主要依據是電路中預期的峰值和平均續流電流。工程師應根據詳細的電路仿真結果，選擇能夠滿足電流要求且留有適當裕量的型號，以確保長期可靠性。

值得注意的是，基本半導體同時提供高性能的SiC MOSFET和與之完美匹配的SiC SBD，這本身就體現了其對目標應用的深刻理解。這并非簡單地提供孤立的元器件，而是在提供一個經過驗證的、協同工作的“芯片組”解決方案。這種系統級的配套方案，能夠幫助設計工程師減少選型和匹配的風險，加速開發進程，并確保最終產品達到最佳性能。

第五章：綜合與應用優勢：1500V飛跨電容MPPT中的基本半導體解決方案

綜合前述對系統架構、電路拓?fù)?、半?dǎo)體技術以及具體元器件的深入分析，我們可以清晰地勾勒出采用基本半導體SiC器件的1500V飛跨電容MPPT解決方案所具備的綜合競爭優勢。

5.1. 通過協同效應實現性能最優化

該解決方案的卓越性能源于拓?fù)渑c器件之間的深度協同。 基本半導體SiC MOSFET（如B3M020120ZL）的極低開關損耗（低Eon?/Eoff?、低Qg?） 為系統在50-100 kHz甚至更高的開關頻率下高效運行提供了可能。這種高頻能力恰好能夠最大化地發揮飛跨電容拓?fù)涞摹暗刃П额l”優勢 。高頻工作使得MPPT升壓級的核心儲能元件——升壓電感的感值和體積得以大幅縮減。這種由器件性能釋放拓?fù)錆摿Φ膮f(xié)同效應，是實現MPPT級緊湊、輕量化、高功率密度設計的關鍵所在，最終轉化為逆變器整機在成本和安裝便利性上的優勢。

5.2. 實現極致效率與熱可靠性

一個成功的功率變換器設計，必須在效率和可靠性?xún)蓚€(gè)維度上都表現出色。

效率最大化：該解決方案通過多方面措施將損耗降至最低。導通損耗方面，可選用超低導通電阻的B3M013C120Z 或性能均衡的B3M020120ZL ，并配合低正向壓降的SiC SBD（如B3D60120H2或B3D80120H2）。開關損耗方面，則受益于SiC MOSFET的超快開關速度和SiC SBD的零反向恢復特性，被大幅削減 。綜合來看，整個MPPT級的轉換效率能夠達到行業領先水平。

熱可靠性：所有分析的基本半導體SiC器件，無論是MOSFET還是SBD，均表現出極低的結殼熱阻（Rth(j?c)?）。優異的散熱能力，結合器件本身更低的總功率損耗，意味著在同等功率負載下，芯片的溫升更低。這不僅簡化了散熱系統的設計（可采用更小、更經濟的散熱器），更重要的是，它直接提升了系統的長期運行可靠性。更低的工作溫度顯著延長了功率器件及周邊元器件的壽命，確保光伏逆變器在嚴苛的戶外環境下能夠長期穩定運行。

5.3. 結論：為尖端光伏逆變器量身定制的優化芯片組

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

綜上所述，由傾佳代理的基本半導體1200V SiC器件產品組合，并非僅僅是“適用于”1500V大型地面電站大組串光伏逆變器的MPPT飛跨拓?fù)浣鉀Q方案，而是為其“高度優化”的理想選擇。

該解決方案的價值體現在其整體性：它提供了一個完整的、高性能的系統級方案，而非零散的元器件。低損耗的SiC MOSFET與零反向恢復的SiC SBD構成了協同工作的核心芯片組，其性能特征與飛跨電容拓?fù)涞膬?nèi)在需求完美契合，共同使能了新一代光伏逆變器在高效率、高功率密度和高可靠性方面的性能突破。此外，產品線中包含不同性能側重點的器件（如B3M013C120Z與B3M020120ZL），為工程師提供了寶貴的設計靈活性，使其能夠根據具體的產品定位（追求極致效率或極致密度）進行精細化定制。

選擇這樣一套基于先進拓?fù)浜颓把匕雽?dǎo)體技術的解決方案，不僅是為當前產品打造競爭優勢，更是一項面向未來的戰略性投資。隨著SiC技術的不斷成熟和成本下降 ，基于該平臺架構的設計將能夠輕松地集成未來性能更強的下一代SiC器件，從而以最小的研發投入保持產品的持續領先，這對于在快速發展的可再生能源市場中立于不敗之地至關重要。
