賦能AI革命:傾佳電子SiC碳化硅器件如何重塑數據中心與電網的能源格局

楊茜 ? 來源:jf_33411244 ? 作者:jf_33411244 ? 2025-10-19 12:47 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

賦能AI革命:傾佳電子SiC碳化硅器件如何重塑數據中心與電網的能源格局

傾佳電子(Changer Tech)是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向,并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!

執行摘要

人工智能(AI)的爆發式增長正引發一場對算力的空前需求,同時也給全球電力系統帶來了嚴峻挑戰。數據中心的能耗正以指數級速度攀升,不僅對電網的總?cè)萘繕?gòu)成壓力,更因其極高的功率密度和對供電穩定性的苛刻要求,挑戰著現有電力基礎設施的極限。傳統的以硅(Si)為基礎的功率電子技術已接近其物理性能瓶頸,難以滿足下一代數據中心在效率、密度和可靠性方面的要求。

傾佳電子深入剖析了以碳化硅(SiC)為代表的寬禁帶半導體技術如何成為應對這一挑戰的核心賦能技術。傾佳電子指出,SiC器件憑借其卓越的材料特性——高耐壓、高頻率、高效率和優異的導熱性——正在從三個層面系統性地重構數據中心的能源架構,并深刻改變其與電網的互動關系。

首先,在數據中心內部,基于SiC的不間斷電源(UPS)通過將運行效率提升至98%以上,顯著降低了能源損耗和散熱成本,同時實現了更高的功率密度,為寸土寸金的機房節省了寶貴空間。其次,SiC技術賦能的電池儲能系統(BESS)及其核心的功率轉換系統(PCS),不僅能為數據中心提供高效、可靠的備用電源,更重要的是,使其具備了參與電網服務的能力。通過提供快速頻率響應(FFR)等輔助服務,數據中心能夠幫助穩定因大規模可再生能源并網而日益脆弱的電網。最后,展望未來,基于SiC的**固態變壓器(SST)將催生中壓直流(MVDC)**供電架構的革命,從根本上解決超高功率機架的配電損耗問題,并使數據中心作為一個智能“能源路由器”,實現與電網的高效、靈活互動。

傾佳電子的結論是,在SiC技術的推動下,數據中心正從一個被動的能源消耗大戶,轉變?yōu)橐粋€(gè)主動、智能且對電網穩定至關重要的合作伙伴。這一轉變不僅為應對AI算力帶來的電力沖擊提供了可行的技術路徑,也為構建一個更具韌性、更高效、更可持續的未來電力系統描繪了清晰的藍圖。

1. AI的時代需求與迫在眉睫的電力危機

人工智能的崛起正在重塑各行各業,但其背后是對算力的無盡渴求,這直接轉化為對電力的巨大消耗,形成了一場規模和復雜性都前所未有的能源挑戰。這場挑戰不僅關乎能源消耗總量,更關乎功率密度、電網穩定性以及現有基礎設施的根本局限性。

1.1. 激增的量化:AI時代的數據中心能耗

全球數據中心的電力需求正沿著指數級曲線攀升。權威機構的預測描繪了一幅嚴峻的圖景:國際能源署(IEA)預計,全球數據中心的電力需求在2022年至2026年間可能翻倍,總量或?qū)⒊^1,000 TWh 。這一增長主要由AI驅動,預計到2030年,僅AI應用本身的能源需求就將增長四倍以上 。


更深層次的分析揭示了問題的嚴重性。有預測指出,考慮到將AI服務交付給消費者的所有相關成本,到2030年,數據中心可能消耗全球高達21%的電力 。在美國,預計到2030年,僅數據處理一項的耗電量就將超過鋼鐵、水泥、化工及所有其他能源密集型制造業的總和 。

這種增長并非線性。它體現在功率密度的急劇攀升上。單個AI服務器機架的功耗預計將超過300 kW,而單個GPU的功耗到2030年可能達到2000 W 。這表明,挑戰的核心不僅在于每年消耗的總電量(能源),更在于特定地理位置上瞬時需要提供的巨大電力(功率)。這種極高的功率密度,如同將一個小城市的用電需求集中到幾棟建筑中,對局部電網的規劃和工程提出了前所未有的要求。

1.2. 壓力下的電網:電力輸送、穩定性與碳足跡的挑戰

如此集中的電力需求給區域電網帶來了巨大壓力。現有的變電站和輸配電網絡并非為應對這種高密度、高功率的負載而設計,容易形成電力輸送的瓶頸,并可能引發局部電網的穩定性問題 。

與此同時,“綠色AI”的趨勢帶來了“綠色電力悖論”。一方面,數據中心面臨著使用可再生能源的巨大壓力,例如中國的八大算力樞紐節點被要求綠電占比超過80% 。另一方面,風能和太陽能等可再生能源的間歇性特點,導致了電網系統慣量的降低。系統慣量是電網抵抗頻率變化的天然能力,主要由傳統同步發電機的旋轉質量提供。當可再生能源取代傳統發電機時,電網變得更加“脆弱”,更容易在發生擾動時出現頻率劇烈波動 。這種脆弱性恰恰是需要99.999%以上穩定運行時間的任務關鍵型數據中心所無法容忍的。這形成了一個根本性的矛盾:AI所期望的能源來源(可再生能源),卻在破壞AI所必需的電力穩定性。

此外,碳足跡問題不容忽視。如果全球發電結構不發生根本性轉變,當前主要由化石燃料滿足的電力需求激增,將不可避免地導致碳排放量的同步飆升 。

1.3. 傳統硅基電力架構的不足

傳統的電力電子技術和配電架構已無法有效應對AI時代的挑戰。在數據中心內部,從電網中壓交流(MVAC)降壓至480V交流,再分配到各個機架的傳統模式正觸及其物理極限。在兆瓦級的功率規模下,低壓配電意味著需要承載數千安培的巨大電流,這不僅需要極其粗大、昂貴的銅質母線排,還會因電阻效應($P_{loss} = I^2R$)產生巨大的輸送損耗 。

在器件層面,作為過去半個世紀電力電子技術基石的硅(Si)基功率器件,正逐漸接近其在效率、耐壓和耐溫等方面的材料理論極限。對于需要同時處理高電壓、大電流和高開關頻率的下一代高密度電源轉換系統而言,硅器件的開關損耗和導通損耗已成為無法逾越的性能瓶頸 。

2. 碳化硅(SiC):高性能電力電子的基石

面對AI算力帶來的能源挑戰,以碳化硅(SiC)為代表的寬禁帶(WBG)半導體材料,正成為推動電力電子技術革命、實現高效能源轉換的基礎性技術。從根本的材料科學到具體的器件性能,SiC相較于傳統硅材料展現出壓倒性的優勢,特別是在高功率、高頻率的應用場景中。

wKgZO2ixr9KAB_fEAAtEeYZcyJI764.pngwKgZPGixr72AD4gAABEzy41TdGw074.pngwKgZPGixr72AD4gAABEzy41TdGw074.png

2.1. 超越硅:寬禁帶半導體的根本材料優勢

半導體的“禁帶寬度”(Bandgap)決定了將其電子從價帶激發到導帶所需的能量。SiC擁有約3.26 eV的寬禁帶,遠高于硅的1.12 eV。這一根本差異賦予了SiC一系列卓越的物理特性,如下表所示。

表1:硅(Si)與4H-碳化硅(4H-SiC)關鍵材料特性對比

屬性 硅 (Si) 4H-碳化硅 (4H-SiC) 工程意義
禁帶寬度 ($E_g$) 1.12 eV 3.26 eV 支持在更高溫度下工作,漏電流極低
擊穿電場強度 ($E_c$) ~0.3 MV/cm ~3 MV/cm 在相同耐壓等級下,器件可以做得更薄,導通電阻更低
熱導率 ($lambda$) ~1.5 W/cm·K 高達 5 W/cm·K 散熱效率極高,可簡化甚至取消散熱系統
電子飽和漂移速率 ($v_{sat}$) ~$1 times 10^7$ cm/s ~$2 times 10^7$ cm/s 支持更高的開關頻率,開關速度更快
熔點 ~1,400 °C ~2,700 °C 器件本質上更堅固,可靠性更高

這些優越的材料特性使得SiC器件能夠在更高的電壓、更高的溫度(結溫可達600 °C,而硅僅為150 °C)和更高的開關頻率下可靠運行,為電力電子系統的性能突破奠定了物理基礎 。

2.2. 從物理到性能:更低損耗、更高頻率與卓越熱管理

材料科學的優勢直接轉化為器件層面的性能飛躍:

更低的導通損耗:得益于近10倍于硅的擊穿電場強度,SiC器件在實現相同耐壓等級時,其核心的漂移區厚度可以大幅減小,從而顯著降低器件的導通電阻($R_{DS(on)}$),減少電流通過時的能量損失 。

更低的開關損耗:SiC器件具有更低的結電容和幾乎為零的反向恢復電荷($Q_{rr}$),這意味著其開關過程(開啟和關斷)速度極快,在狀態轉換期間的能量損失($E_{on}$ 和 $E_{off}$)遠低于硅器件。這對于高頻應用至關重要 。

更優的熱管理:SiC高達硅3倍的熱導率,使得器件內部產生的熱量能夠被更高效地導出。這不僅降低了對散熱器和整個冷卻系統的要求,還提高了器件在高溫環境下的可靠性和功率輸出能力 。

2.3. 市場快照:現代SiC功率模塊的性能基準

來自基本半導體(BASIC Semiconductor)等領先制造商的實際產品數據,為SiC相對于傳統硅基IGBT的優勢提供了有力證據。


BMF80R12RA3 vs. IGBT:在一項針對20kW電焊機的仿真中,采用BMF80R12RA3 SiC模塊,即使開關頻率從傳統IGBT的20 kHz大幅提升至80 kHz,其總損耗仍然僅為1200V/100A IGBT模塊的一半左右,整機效率提升了近1.6個百分點(從97.1%提升至98.68%)。

wKgZPGixsKqAf7tvAAdU4JchiRs773.pngwKgZO2ixsKqAFyKMAAdLJ5MR2AU571.pngwKgZPGixsKqATd6xAAR7GmEB4fI768.png

BMF540R12KA3 vs. IGBT:在300A有效值電流的電機驅動仿真中,工作在12 kHz的BMF540R12KA3 SiC模塊,其單開關總損耗僅為242 W,最高結溫109 °C,效率高達99.39%。相比之下,同級別的IGBT模塊(FF800R12KE7)即便工作在僅6 kHz的頻率下,損耗也高達1119 W,結溫129 °C,效率僅為97.25%。更值得注意的是,在限定最高結溫為175 °C的條件下,SiC模塊在12 kHz下能輸出520.5 A的電流,而IGBT在6 kHz下僅能輸出446 A 。

BMF540R12KA3 vs. 競品SiC:與CREE的同類SiC產品相比,盡管導通電阻相當,但基本半導體的BMF540R12KA3模塊展現出顯著更低的內部柵極電阻($R_{g(int)}$)和輸入電容($C_{iss}$),這些參數直接決定了更快的開關速度和更低的開關損耗 。

在這些性能提升的背后,是先進的器件設計理念。例如,部分先進的SiC MOSFET(如基本半導體的BMF240R12E2G3)展現出一種反直覺的優異熱特性:其開通損耗($E_{on}$)具有負溫度系數。這意味著隨著器件溫度升高,其開關效率反而會提高。在數據中心電源或PCS等高功率應用中,負載和溫度通常是正相關的。傳統器件會陷入“升溫-損耗增加-進一步升溫”的惡性正反饋循環,存在熱失控風險。而這種具有負溫度系數的SiC器件則形成了一個負反饋:升溫導致其主要損耗分量下降,從而幫助器件實現熱自穩定,這是一種在標準規格書之外的、深刻的可靠性與性能優勢 。

此外,將SiC肖特基勢壘二極管(SBD)集成到MOSFET模塊內部,并非簡單的功能疊加,而是一項解決多個關鍵問題的系統性設計。SiC MOSFET自身的體二極管性能不佳,在續流時長期使用可能導致晶格缺陷(即雙極性退化),影響器件壽命。集成的SBD為續流提供了一條高效、可靠的并聯通路,從根本上避免了體二極管的激活,從而杜絕了退化風險。同時,SBD的導通壓降($V_{SD}$)遠低于體二極管,降低了續流期間的導通損耗。更重要的是,SBD幾乎為零的反向恢復特性,為橋式電路中的互補開關創造了近乎理想的開通條件,極大地降低了對方的開通損耗($E_{on}$),實現了1+1>2的系統級性能提升 。

3. 鞏固第一道防線:SiC在數據中心電源與UPS中的應用

在數據中心復雜的供電鏈路中,不間斷電源(UPS)是連接電網與IT負載的最后一道、也是最關鍵的一道防線。將SiC技術應用于UPS,能夠立即帶來效率、功率密度和可靠性方面的顯著提升,為數據中心內部的能源架構奠定堅實基礎。


3.1. 效率的新前沿

SiC器件的低開關損耗和低導通損耗特性,直接轉化為UPS系統更高的轉換效率。在為IT設備提供最高級別保護的在線雙變換(Online Double-Conversion)模式下,傳統基于硅基IGBT的UPS效率通常在94%至97%之間,而基于SiC的UPS系統能夠輕松突破98%的門檻,部分先進產品甚至可以達到99%的效率 。

在兆瓦級的數據中心,這看似微小的百分比差異意味著巨大的能源節約。例如,三菱電機的研究表明,在其UPS產品中采用SiC功率模塊,直接帶來了70%的功率損耗降低 。更少的能量以熱量的形式被浪費,意味著更多的電能被有效輸送給服務器,直接降低了數據中心的運營電費。

3.2. 功率密度的紅利:縮小占地與散熱開銷

效率的提升帶來了一系列連鎖優勢。最直接的影響是產熱減少。SiC材料本身的熱導率約為硅的3倍,使得熱量能夠更有效地從器件中導出 23。結合更低的功率損耗,SiC UPS的散熱需求大幅降低。一項對比顯示,與同功率的硅基UPS相比,SiC UPS的散熱量可減少近40% 。

這一點至關重要,因?yàn)槔鋮s系統本身是數據中心的能耗大戶,其用電量可占數據中心總能耗的40%之多 。降低UPS的散熱需求,意味著可以減少對昂貴且耗能的精密空調系統的依賴。

同時,SiC器件的高頻開關能力使得UPS內部的電感、電容等無源元件的體積可以大幅縮小。綜合散熱系統和無源元件的小型化,最終使得SiC UPS的整體尺寸和重量顯著降低。數據顯示,SiC UPS的體積可以比同類硅產品小三倍,重量減輕30%,功率密度超過70 kW/m3 。在土地和空間資源極其寶貴的數據中心,這意味著可以用更少的占地面積部署更大容量的電力保障系統,將更多空間留給產生收益的IT設備。

表2:關鍵性能指標(KPI):傳統硅基UPS vs. 現代SiC基UPS

關鍵性能指標 (KPI) 傳統 Si-IGBT UPS 現代 SiC MOSFET UPS 性能提升
在線雙變換效率 94% – 97% > 98% (最高可達 99%) 效率顯著提升,運營成本降低
功率密度 較低 > 70 kW/m3 同樣空間內可部署更高功率
占地面積 100% (基準) 可減少高達 66% (小3倍) 節省寶貴的機房空間
散熱量 100% (基準) 減少近 40% 降低冷卻系統能耗和成本

3.3. 提升可靠性,消除妥協

從歷史上看,數據中心運營商不得不在“保護”與“效率”之間做出妥協。在線雙變換模式能提供最純凈、最可靠的電源,但效率稍低;而“經濟模式”(eco-mode)通過旁路UPS直接使用市電,效率更高,卻將關鍵負載暴露在未經處理的、可能不穩定的電網之下。

SiC技術的出現徹底改變了這一局面。由于SiC UPS在最高保護級別的雙變換模式下即可達到甚至超過傳統UPS在經濟模式下的效率,運營商不再需要在風險和能耗之間進行權衡。他們可以始終讓UPS運行在最安全的模式下,同時享受最高的能源效率,實現了保護能力和經濟效益的統一 22。這從根本上提升了數據中心的運行可靠性和整體擁有成本(TCO)效益。

4. 共生關系:集成SiC儲能系統以增強韌性與電網互動

隨著數據中心對電力可靠性要求的不斷提升以及電網環境的日益復雜,電池儲能系統(BESS)正成為數據中心不可或缺的一部分。SiC技術在BESS的核心部件——功率轉換系統(PCS)中的應用,不僅極大地提升了儲能系統的自身性能,更催生了一種全新的模式:數據中心從電網的被動消費者,轉變?yōu)橹鲃?dòng)的參與者和支持者,形成了一種與電網的共生關系。

4.1. BESS中功率轉換系統(PCS)的關鍵作用

BESS通過電池存儲電能,在需要時釋放。而PCS則是連接直流電池組與交流電網之間的雙向橋梁,負責在充電時將交流電轉換為直流電(AC-DC),在放電時將直流電轉換回交流電(DC-AC)。PCS的性能直接決定了整個儲能系統的效率、響應速度和可靠性。

4.2. SiC如何最大化往返效率并降低總擁有成本

BESS的核心經濟指標之一是“往返效率”,即存儲一度電再釋放出來,最終能得到多少電能。PCS是這個過程中主要的損耗來源。SiC MOSFET憑借其獨特的優勢,成為提升PCS性能的理想選擇。

首先,SiC MOSFET能夠在兩個方向上都實現極低的導通損耗,并且其體二極管的反向恢復損耗幾乎可以忽略不計,這對于PCS中常見的高頻雙向變換器拓?fù)渲陵P(guān)重要 。

其次,儲能系統在執行電網服務或進行能量套利時,大部分時間都工作在部分負載(Partial Load)而非滿載狀態。在這一工況下,SiC MOSFET的優勢尤為突出。相較于IGBT在低電流下仍存在相對固定的飽和壓降($V_{CE(sat)}$)損耗,MOSFET的導通損耗更接近純阻性($P = I^2 times R_{DS(on)}$),在輕載時損耗極低。研究表明,與硅基方案相比,SiC PCS在輕載下的效率增益可高達3% 。這種在主流工作區間內的效率優勢,隨著時間的推移會累積成可觀的電量節約,從而顯著降低BESS的全生命周期擁有成本(TCO),并縮短投資回報周期。


一項針對125kW工商業PCS的案例研究顯示,采用SiC方案(如搭載基本半導體的BMF240R12E2G3模塊)相比傳統方案,可將功率密度提升25%以上,降低5%的系統初始成本,并將投資回報周期縮短2至4個月 。

4.3. 從被動備電到主動資產:賦能電網友好型數據中心

傳統上,數據中心的UPS及其電池僅用于斷電時的應急備用。然而,一個全新的概念——“電網友好型數據中心”(Grid-Interactive Data Center)——正在興起。在這個模型中,數據中心的BESS不再是沉沒資產,而是可以為電網提供有償服務的動態資產 。

這一轉變的背后,是電網自身面臨的深刻變革。隨著風電、光伏等間歇性可再生能源的大量并網,傳統同步發電機組逐步退役,導致電網的系統慣量不斷下降。這使得電網在應對突發功率失衡(如大型發電機組或線路故障)時,頻率更容易發生劇烈波動,嚴重時可導致大面積停電 。為了維持穩定,電網迫切需要能夠毫秒級響應的“快速頻率響應”(FFR)資源。

這恰恰是SiC賦能的BESS的用武之地。得益于SiC PCS極快的開關速度和控制響應能力,數據中心的BESS可以在電網頻率波動的瞬間(毫秒級)快速充放電,向電網注入或吸收功率,從而起到“合成慣量”的作用,幫助穩定頻率 。通過這種方式,數據中心不僅解決了自身因推動可再生能源發展而加劇的電網穩定性問題,還通過出售輔助服務為自身開辟了新的收入來源,完美解決了前述的“綠色電力悖論”。

5. 架構革命:固態變壓器與未來中壓直流數據中心

如果說SiC在UPS和BESS中的應用是對現有電力架構的深度優化,那么基于SiC的固態變壓器(SST)則預示著一場徹底的架構革命。通過引入SST,數據中心的供電方式將從傳統的低壓交流轉向更高效、更靈活的中壓直流(MVDC),從根本上解決未來超高密度算力的供電難題。


5.1. 傳統工頻變壓器(LFT)的局限性

傳統的工頻變壓器(LFT)在過去一個世紀里是電力系統中不可或缺的設備。它基于電磁感應原理,在50/60 Hz的低頻下工作,雖然效率極高(通常>99%),但其本質是無源器件,體積龐大、笨重,且不具備任何對電能質量或潮流的主動控制能力 。變壓器的物理尺寸與其工作頻率成反比,這正是LFT體積巨大的根本原因 。

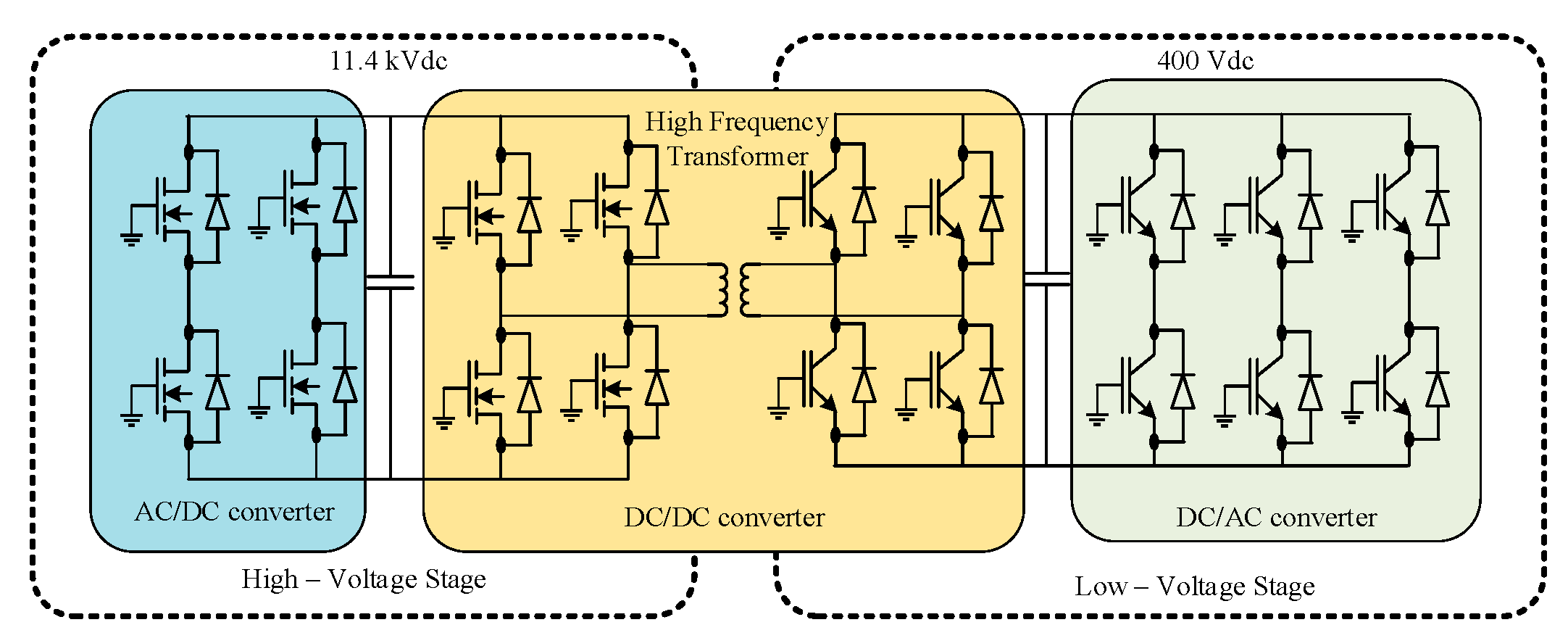

5.2. SiC如何使高頻高壓SST成為現實

固態變壓器(SST)是一種電力電子變換裝置,它通過內部的功率半導體開關將電能調制到中高頻(數十至數百kHz),然后利用一個體積小巧的中高頻變壓器實現電壓變換和電氣隔離,最后再將電能變換回所需的直流或交流形式 。

SiC器件是實現SST的核心技術。只有像SiC MOSFET這樣能夠同時承受數千伏高壓并能在極高頻率下高效開關的器件,才能構建出SST的前后級變換器。正是這種高頻工作的能力,使得SST內部的變壓器尺寸可以被大幅縮減。數據顯示,與同等功率和電壓等級的LFT相比,SST的重量可減輕高達95% 。傳統的硅基器件由于開關速度慢、損耗大,無法勝任這一任務 。

5.3. 新范式:面向超大規模數據中心的中壓直流(MVDC)配電

SST的出現催生了一種全新的數據中心供電架構——中壓直流(MVDC)配電。在該架構中,來自電網的中壓交流電(如13.8 kV)不再通過龐大的LFT降至480V交流,而是由SST直接轉換為一個中等電壓的直流母線(如4.16 kV或5 kV),這個直流母線將作為數據中心內部的“電力高速公路”,為成排的機架供電。然后,在機架層面或服務器層面,再通過小型的DC-DC變換器將中壓直流降至服務器所需的低壓直流 。

這一架構變革的物理學原理十分清晰:功率等于電壓乘以電流($P = V times I$)。通過將配電電壓提升近一個數量級(例如從480 V到4.16 kV),輸送相同功率所需的電流將相應地減小一個數量級。由于線路上的導通損耗與電流的平方成正比($P_{loss} = I^2R$),這意味著配電損耗可以被大幅降低。例如,對于一個300 kW的AI機架,在480V下需要約625A的相電流,而在4160V下僅需約72A。這種電流的大幅降低不僅極大地減少了能源浪費,還意味著不再需要笨重昂貴的銅母線,從而節約了成本和空間。因此,面對未來AI機架功率密度的持續攀升,向MVDC架構演進并非一種錦上添花式的優化,而是由物理定律決定的必然趨勢。

表3:架構對比:傳統低壓交流(LVAC) vs. SST賦能的中壓直流(MVDC)配電

屬性 傳統LVAC架構 SST賦能的MVDC架構
配電電壓 低壓 (如 480V AC) 中壓 (如 4.16 kV DC)
配電電流水平 極高 (數千安培) 低 (減少一個數量級)
導通損耗 ($I^2R$) 極低
占地/銅材用量 巨大 大幅減少
電網服務能力 無 (變壓器為無源設備) 全面 (潮流控制、電能質量管理)
關鍵使能技術 工頻變壓器 (LFT) 碳化硅 (SiC) 固態變壓器 (SST)

5.4. 系統級優勢:“能源路由器”


SST的價值遠不止于一個更小、更高效的變壓器。它本質上是一個智能的“能源路由器” 。作為一個全控型電力電子裝置,SST在電網和數據中心之間建立了一個靈活的緩沖和隔離層,能夠保護數據中心免受電網側電壓暫降、諧波等電能質量問題的干擾。

更重要的是,SST具備對雙向潮流、電壓、無功功率和電能質量(如諧波濾除)的全面、快速控制能力 。這些是LFT完全不具備的功能。通過在電網入口處用主動的SST取代被動的LFT,整個數據中心設施就擁有了一個可控的雙向“能源門戶”。這使得大規模BESS和場內可再生能源(如屋頂光伏)的集成變得異常簡單和高效,將數據中心真正升級為一個功能完備、可獨立運行、并能與主網靈活互動的微電網。

6. 戰略啟示與未來展望

對AI算力需求的激增及其對電力系統的沖擊進行分析后,可以明確,以碳化硅(SiC)為核心的寬禁帶半導體技術不僅是應對挑戰的關鍵,更是開啟能源利用新范式的催化劑。其戰略意義深遠,并為行業各方指明了未來的發展方向。

6.1. 融合的生態系統:SiC、儲能與可持續計算的良性循環

未來的數據中心電力架構將是一個由SiC技術貫穿始終的融合生態系統。從機架電源和UPS,到BESS的PCS,再到電網接口的SST,SiC器件在各個層級協同工作,形成了一個高效、可靠的能源轉換與管理鏈條。

這構筑了一個意義深遠的良性循環:

AI驅動需求:AI對算力的需求推動了對大規模、高密度電力的需求。

需求推動綠色能源:出于成本和ESG(環境、社會和公司治理)的考量,數據中心大力推動可再生能源的部署。

綠色能源引發挑戰:可再生能源的間歇性降低了電網穩定性,對數據中心自身的供電安全構成威脅。

SiC賦能解決方案:SiC技術使得數據中心自身的儲能系統(BESS)能夠高效、快速地響應,為電網提供關鍵的穩定服務。

解決方案反哺綠色能源:數據中心通過提供電網服務,增強了電網對可再生能源的消納能力,從而保障了自身綠色電力的來源。

在這個循環中,數據中心不再僅僅是電網的負擔,而是成為了維護電網穩定、促進可再生能源發展的關鍵資產。

wKgZO2izZ52AXhbCAAWqrhkuEMQ018.pngwKgZO2ixr72AFC0AAAgKsqXYEk0569.pngwKgZO2izZ5-AWfgoAAftGrzlebE922.pngwKgZPGizZ6OATf2QAA8TJn5joYA115.png ? ? ?

深圳市傾佳電子有限公司(簡稱“傾佳電子”)是聚焦新能源與電力電子變革的核心推動者:
傾佳電子成立于2018年,總部位于深圳福田區,定位于功率半導體與新能源汽車連接器的專業分銷商,業務聚焦三大方向:
新能源:覆蓋光伏、儲能、充電基礎設施;
交通電動化:服務新能源汽車三電系統(電控、電池、電機)及高壓平臺升級;
數字化轉型:支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命,響應國家“雙碳”政策(碳達峰、碳中和),致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊,配套驅動板及驅動IC,請搜索傾佳電子楊茜

6.2. 對利益相關者的建議

對于數據中心運營商:應制定分階段的電力架構轉型路線圖。短期內,優先采用基于SiC的UPS和BESS,以立即獲取效率提升帶來的運營成本節約,并探索通過參與電網輔助服務獲取新的收入來源。長期來看,對于新建的超大規模數據中心,應將基于SST的MVDC架構作為戰略目標,以支持未來更高功率密度的AI機架部署,并從根本上解決配電效率和成本問題。

對于電力公司與電網運營商:需要與數據中心行業緊密合作,將數據中心視為重要的分布式能源(DER)而非單純的負荷。應積極開發和完善能夠準確衡量并激勵快速頻率響應等輔助服務的市場機制和電價政策。通過合理的商業模式,引導數據中心將其龐大的儲能資產投入到電網穩定運營中,實現雙贏。

對于技術開發商(如基本半導體):市場需求明確指向了更高性能的SiC技術。未來的研發重點應持續聚焦于更高電壓等級(>3.3 kV)的SiC器件,以滿足MVDC應用的需求。同時,開發具有更低雜散電感和更優散熱性能的先進封裝技術(如采用$Si_3N_4$ AMB基板)也至關重要 。此外,提供包括驅動芯片、功率模塊在內的集成化解決方案,能夠降低客戶的應用門檻,加速SiC技術的普及。隨著市場以超過25%的年復合增長率擴張,技術領先和易于集成將是贏得競爭的關鍵 。

6.3. 結語:以可持續的方式為智能未來供電

人工智能帶來的能源需求固然令人望而生畏,但這并非一個無解的難題。以碳化硅為代表的寬禁帶半導體技術已經為我們指明了清晰的技術路徑。從提升設備效率,到賦能儲能系統,再到重構配電架構,SiC正在為構建一個能夠支撐未來智能計算的、更具韌性、更高效率、并且能夠與可再生能源和諧共存的電力生態系統提供核心動力。未來的挑戰將更多地轉向戰略投資的決心、架構創新的勇氣以及監管政策的適應性調整,以共同迎接并塑造一個由數據和能源高效協同驅動的智能時代。
