BD9B500MUV是內置低導通電阻的功率MOSFET的同步整流降壓型開關穩壓器。最大可輸出5A的電流。采用輕負載時進行低消耗動作的獨有恒定時間控制方式，適用于要降低待機功耗的設備。振蕩頻率高，適用于小型電感。是恒定時間控制DC/DC轉換器，具有高速瞬態響應性能。

*附件：BD9B500MUV.pdf

主要規格

型號 | BD9B500MUV-E2

封裝 | VQFN016V3030

包裝形態 | Taping

包裝數量 | 3000

最小獨立包裝數量 | 3000

RoHS | Yes

尺寸圖

特點：

• 同步單相直流 / 直流轉換器
• 適用于 Deep-SLLM 的恒定導通時間控制
• 過流保護
• 短路保護
• 熱關斷保護
• 欠壓鎖定保護
• 可調軟啟動
• 電源正常輸出
• VQFN016V3030 封裝（背面散熱）

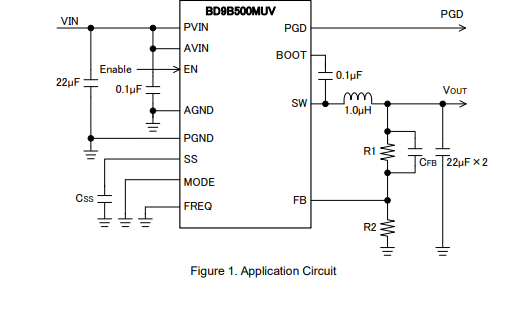

典型應用電路

PCB 設計與散熱要點

1. 布局核心原則

• 電流環路最小化 ：重點優化兩個大脈沖電流環路 ——①高端 MOSFET 導通：CIN→PVIN→SW→L→COUT→PGND→CIN；②低端 MOSFET 導通：低端 MOSFET→L→COUT→PGND→低端 MOSFET。環路需短而粗（推薦線寬≥1mm），減少寄生電感與輻射噪聲，提升效率。
• 接地分離與連接 ：AGND（信號地）與 PGND（功率地）分開布線，F(xiàn)B、SS 等敏感引腳接 AGND，輸入 / 輸出電容接 PGND，最終在靠近輸出電容處單點連接 AGND 與 PGND，避免大電流干擾控制電路。
• 關鍵節點隔離 ：SW 節點（高頻開關，電壓波動大）需遠離 FB 引腳（距離≥1mm）；FREQ、MODE 引腳需穩定接 GND 或 AVIN，避免噪聲導致模式誤切換；輸入電容與輸出電容分開布局，避免輸入諧波噪聲影響輸出紋波。

2. 散熱設計

• 熱阻特性 ：VQFN016V3030 封裝在 4 層板（全層銅鋪地）下結到環境熱阻（θJA）典型 57.5℃/W，1 層板下為 189.0℃/W，需根據 PCB 層數調整散熱設計 ——4 層板推薦在 E-Pad 下方布置≥74.2mm×74.2mm 銅箔，1 層板需增大銅箔面積或增加散熱過孔。
• 降額要求 ：當環境溫度超過 25℃時，需按熱阻降額，例如 4 層板、Ta=85℃時，最大功耗 Pd= (Tjmax-Ta)/θJA= (150-85)/57.5≈1.13W，避免結溫超 150℃（Tjmax）。

總結

BD9B500MUV 作為一款高集成度高電流同步降壓 DC/DC 轉換器，以 2.7V-5.5V 寬輸入范圍、5A 輸出能力、可切換頻率（2MHz/1MHz）與 Deep-SLLM 雙?？刂茷楹诵膬?yōu)勢，完美平衡電流能力、效率與靈活性。其低導通電阻 MOSFET（30mΩ）與高頻控制技術降低導通與開關損耗，多重保護機制（過流 / 短路 / 過熱等）提升系統安全性，且提供詳細的元件選型與 PCB 布局指南，降低工程設計難度。在實際應用中，需重點關注電流環路最小化、接地隔離、頻率與模式引腳的穩定連接及散熱降額，結合輸出電壓與負載需求合理配置反饋電阻、FB 電容及電感，確保器件在高負載場景下穩定高效運行，尤其適配對輸出電流與尺寸敏感的消費電子與工業設備。
