BD95821MUV是可在輸入電壓范圍（7.5V～15V）內通過大電流輸出實現輸出電壓（0.8V～5.5V）的1ch降壓開關穩壓器。通過內置開關晶體管用的N-MOSFET，可實現省空間的高效同步整流開關穩壓器。采用H3Reg?羅姆的ONTIME固定控制模式，無需相位補償部件，即可實現高速瞬態響應特性。具有軟啟動功能、Power Good功能、帶計時鎖存的短路輸出 / 過電壓保護電路功能，適用于數字AV設備用電源。

*附件：BD95821MUV.pdf

主要規格

型號 | BD95821MUV-E2

封裝 | VQFN016V3030

包裝形態 | Taping

包裝數量 | 3000

最小獨立包裝數量 | 3000

RoHS | Yes

尺寸圖

特點：

逐周期過流保護（OCP）
熱關斷（TSD）
欠壓鎖定（UVLO）
短路保護（SCP）
過壓保護（OVP）
固定軟啟動（典型 1 毫秒）
電源正常指示功能

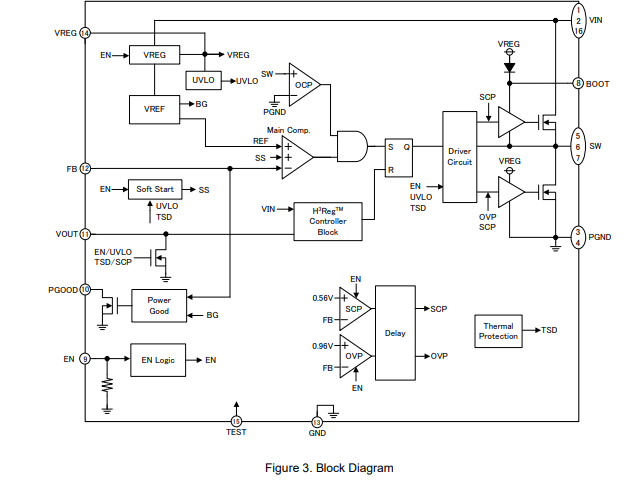

方框圖

關鍵功能與工作原理

3.1 H3Reg?控制技術

工作模式 ：恒導通時間控制，無需外部補償元件。
正常操作 ：當 FB 低于參考電壓（REF）時，系統激活，導通時間由公式Ton = (VOUT / VIN) × (1 / f)計算，低側 MOSFET（LG）工作至 FB 低于 REF，關斷時間受最小關斷時間（典型 450nsec）限制。
瞬態響應 ：當負載突變導致 VOUT（FB）下降且低于 REF 時，系統通過縮短 HG 關斷時間（提高頻率）快速恢復 VOUT，提升瞬態響應。

3.2 核心功能詳情

功能名稱	觸發條件	動作與恢復	關鍵參數
固定軟啟動	EN 引腳電壓≥2.2V	啟動時電流控制，VOUT “斜坡上升”，抑制浪涌電流	軟啟動時間（TSOFT）：典型 1.0ms；浪涌電流公式`IIN = (COUT × VOUT) / 1.0ms`
電源良好（PGOOD）	FB≥0.72V（90%REF）	PGOOD 輸出高（開漏輸出，需 100kΩ 上拉至 VREG 或其他電源）	FB 高閾值（VFB_PH）：典型 0.72V（Min0.65V/Max0.79V）；FB 低閾值（VFB_PL）：典型 0.68V（Min0.61V/Max0.75V）
過流保護（OCP）	電感電流（IL）>IOCP	周期 - by - 周期限制 IL，HG 不導通直至 IL0.96V（典型）且持續 1ms（典型）	高側 MOSFET 關斷、低側 MOSFET 導通，進入 OFF 鎖存
熱關斷（TSD）	結溫（Tj）>175℃（典型）	HG、LG、PGOOD、SS 均為低，IC 進入待機；Tj<150℃（典型）時恢復正常	滯回溫度：典型 25℃
欠壓鎖定（UVLO）	VREG<4.05V（典型）	HG、LG、PGOOD、SS 均為低，IC 進入待機；VREG>4.2V（典型）時恢復	VREG 閾值（VREG_UVLO）：典型 4.20V（Min3.75V/Max4.65V）；滯回電壓（dVREG_UVLO）：典型 160mV（Min100mV/Max220mV）
