圖像傳感器，是組成數字攝像頭的重要組成部分。根據元件的不同，可分為CCD（Charge Coupled Device，電荷耦合元件）和CMOS（Complementary Metal-Oxide Semiconductor，金屬氧化物半導體元件）兩大類。
圖像傳感器，是組成數字攝像頭的重要組成部分。根據元件的不同，可分為CCD（Charge Coupled Device，電荷耦合元件）和CMOS（Complementary Metal-Oxide Semiconductor，金屬氧化物半導體元件）兩大類。
圖像傳感器，是組成數字攝像頭的重要組成部分。根據元件的不同，可分為CCD（Charge Coupled Device，電荷耦合元件）和CMOS（Complementary Metal-Oxide Semiconductor，金屬氧化物半導體元件）兩大類。
了解CCD和CMOS芯片的成像原理和主要參數對于產品的選型時非常重要的。同樣，相同的芯片經過不同的設計制造出的相機性能也可能有所差別。
CCD和CMOS的主要參數有以下幾個：
1. 像元尺寸
像元尺寸指芯片像元陣列上每個像元的實際物理尺寸，通常的尺寸包括14um，10um， 9um ， 7um ， 6.45um ，3.75um 等。像元尺寸從某種程度上反映了芯片的對光的響應能力，像元尺寸越大，能夠接收到的光子數量越多，在同樣的光照條件和曝光時間內產生的電荷數量越多。對于弱光成像而言，像元尺寸是芯片靈敏度的一種表征。
2. 靈敏度
靈敏度是芯片的重要參數之一，它具有兩種物理意義。一種指光器件的光電轉換能力，與響應率的意義相同。即芯片的靈敏度指在一定光譜范圍內，單位曝光量的輸出信號電壓（電流），單位可以為納安/勒克斯nA/Lux、伏/瓦（V/W）、伏/勒克斯（V/Lux）、伏/流明（V/lm）。另一種是指器件所能傳感的對地輻射功率（或照度），與探測率的意義相同，。單位可用瓦（W）或勒克斯（Lux）表示。
3. 壞點數
由于受到制造工藝的限制，對于有幾百萬像素點的傳感器而言，所有的像元都是好的情況幾乎不太可能，壞點數是指芯片中壞點（不能有效成像的像元或相應不一致性大于參數允許范圍的像元）的數量，壞點數是衡量芯片質量的重要參數。
4. 光譜響應
光譜響應是指芯片對于不同光波長光線的響應能力，通常用光譜響應曲線給出。
從產品的技術發展趨勢看，無論是CCD還是CMOS，其體積小型化及高像素化仍是業界積極研發的目標。因為像素尺寸小則圖像產品的分辨率越高、清晰度越好、體積越小，其應用面更廣泛。
從上述二種圖像傳感器解析度來看，未來將有幾年時間，以130萬像素至200萬像素為界，之上的應用領域中，將仍以CCD主流，之下的產品中，將開始以CMOS傳感器為主流。業界分析2014年底至2015初，將有300萬像素的CMOS上市，預測CMOS市場應用超越CCD的時機一般在2004年-2005年。

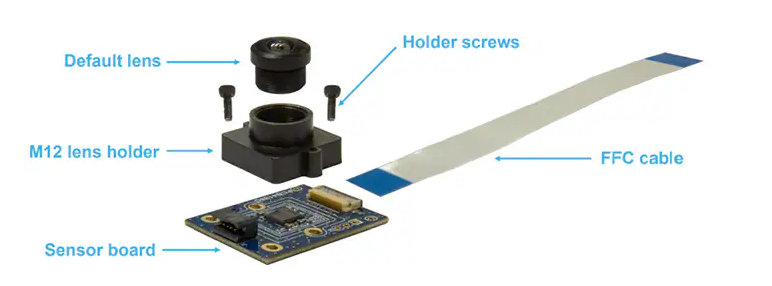

STEVAL-CAM-M0I MIPI CSI-2套件技術解析與應用指南
STMicroelectronics STEVAL-CAM-M0I P-Board MIPI CSI-2套件是一款多功能硬件工具包，可將任何ST Bri...

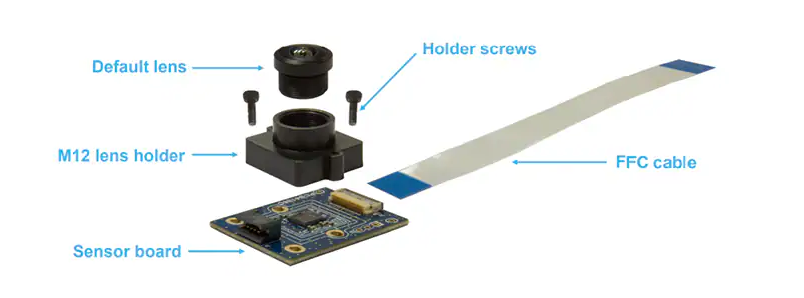

STEVAL-66GYMAI MIPI CSI-2圖像傳感器套件技術解析
