一、項目背景

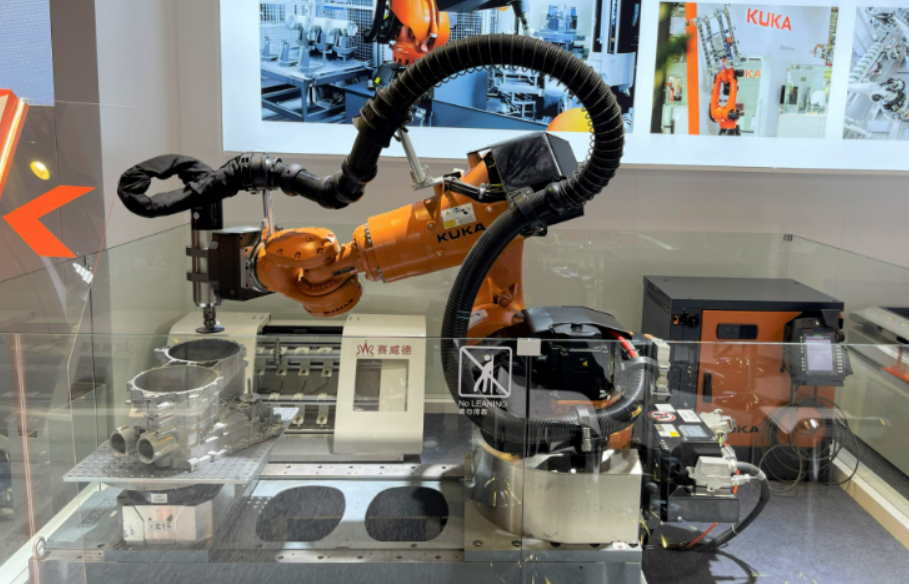

某化學原料制造企業的固態原料配料車間，核心控制設備為西門子 1200PLC（CPU 1214C，Profinet 主站），需通過庫卡 KR 6 R900 機器人（Devicenet 主站）完成原料精準搬運（單次搬運量 5-20kg，誤差≤±50g）與反應釜投料動作。由于 PLC 默認支持 Profinet 協議，機器人采用 Devicenet 協議，傳統 “Profinet 轉 RS485+RS485 轉 Devicenet” 級聯方案，存在通訊延遲超 200ms、原料腐蝕致設備故障、數據丟包致投料偏差等問題，日均原料浪費超 30kg，不合格品率達 4.2%。最終選用捷米特 JM-DNT-PN 協議網關（同時作為 Profinet 從站與 Devicenet 從站），構建穩定的 “PLC - 網關 - 機器人” 通訊鏈路。

二、項目痛點

1.協議異構致控制失準：西門子 1200PLC 的 Profinet 協議與機器人的 Devicenet 協議存在壁壘，傳統方案通訊成功率僅 82%，機器人投料指令延遲超 200ms，反應釜投料時機偏差 ±3s，導致原料混合不均，不合格品率高。

2.惡劣環境適配差：車間存在酸堿腐蝕性氣體（如鹽酸霧、氨氣）、反應釜高溫輻射（周邊溫度達 55℃），普通轉換設備外殼易腐蝕、內部芯片高溫失效，月均故障 3 次，每次停機維修需 4 小時，損失產能超 800kg 原料。

3.運維低效無追溯：無遠程診斷功能，故障需現場拆檢（如 Devicenet 總線接線、機器人編碼器），平均處理時間超 3.5 小時；無數據緩存，通訊中斷時投料量、機器人位置數據丟失，無法追溯原料浪費原因。

4.PLC 負載過高風險：PLC 需同時處理配料邏輯控制與多協議數據轉發，CPU 負載長期≥70%，急停響應延遲≥30ms，機器人誤動作可能撞壞反應釜進料口（單套修復成本超 2 萬元）。

5.安全管控缺失：原料為易燃品，機器人超程或投料超量無本地預警，需依賴 PLC 判斷，存在火災隱患，不符合化工行業《安全生產標準化》要求。

三、捷米特 JM-DNT-PN 協議網關功能簡介

捷米特JM-DNT-PN 網關整合profinet 網關模塊、邊緣計算網關與智能網關數據采集器三重核心能力，專為化工惡劣環境設計：

1.profinet 網關模塊核心：作為 Profinet 從站無縫對接西門子 1200PLC（支持 Profinet V2.3），同時作為 Devicenet 從站適配庫卡機器人（支持 CiA 301 標準），實現雙向協議轉換，轉換延遲≤50ms，支持 125/250/500kbps 自適應波特率，滿足投料實時性需求。

2.邊緣計算網關特性：內置邊緣計算網關模塊，可本地執行安全邏輯與數據優化：① 投料量閾值判斷（超 20kg 時 10ms 內觸發機器人急停）；② 原料溫度補償（根據反應釜周邊溫度修正投料速度）；③ 數據濾波（剔除電磁干擾導致的機器人位置雜波），減少無效數據傳輸量 35%，將 PLC CPU 負載降至≤35%。

3.智能網關數據采集器能力：具備智能網關數據采集器的全周期管理功能：① 數據采集（實時采集機器人位置、投料量、電機溫度）；② 本地緩存（32MB 存儲空間，斷電保持 72 小時，確保投料數據不丟失）；③ 遠程運維（支持以太網接入運維平臺，實時監控網關運行狀態、通訊丟包率，遠程修改參數，故障處理時間縮短至≤20 分鐘）。

4.化工級防護設計：采用 316L 不銹鋼防腐外殼（IP65 防護），耐受 - 40~85℃寬溫與酸堿腐蝕（符合 ISO 12944-2 C5-M 腐蝕等級），Devicenet 總線接口具備防雷擊（IEC 61000-4-5）與抗電磁干擾（EN 61000-6-4）能力，適配車間惡劣環境。

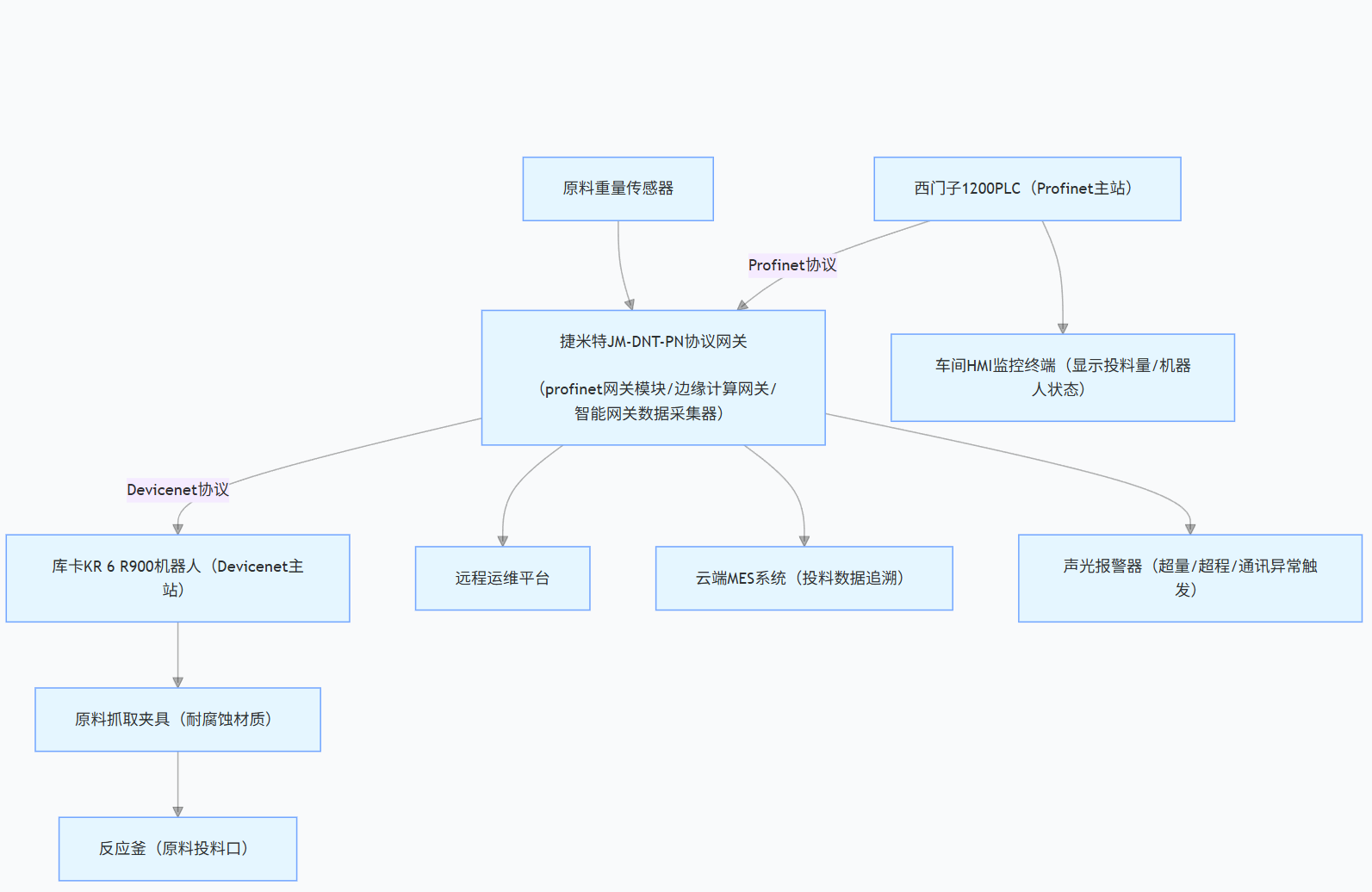

四、系統結構拓?fù)鋱D

五、解決方案描述

本方案以捷米特JM-DNT-PN 網關為核心，構建 “協議轉換 - 邊緣優化 - 安全管控 - 智能運維” 四層架構，貼合化工原料制造需求：

1.協議無縫銜接：網關作為 Profinet 從站，通過 TIA Portal 導入 GSD 文件完成組態，與 PLC 映射 32 字節輸入（機器人位置、投料量、故障代碼）、32 字節輸出（投料指令、速度設定、急停信號）；作為 Devicenet 從站，接收庫卡機器人（主站）的狀態數據，轉發 PLC 的控制指令，形成 “PLC 指令下發→網關轉換→機器人執行→數據反饋” 閉環，確保投料延遲≤50ms。

2.邊緣安全管控：依托邊緣計算網關功能，本地設置雙重安全邏輯：① 空間安全：劃定機器人運動禁區（距反應釜進料口≤10cm 時觸發急停）；② 物料安全：實時對比重量傳感器數據與 PLC 設定值，超差 ±50g 時立即暫停投料，避免原料浪費與混合不均，無需依賴 PLC 判斷，響應時間≤10ms。

3.抗擾與防腐設計：網關安裝于車間獨立防腐控制柜（距反應釜≥3 米，避免高溫輻射），Devicenet 總線采用雙絞屏蔽線（阻抗 120Ω），兩端配置終端電阻，屏蔽層單端接地（減少電磁干擾）；機器人夾具與網關外殼均采用 316L 不銹鋼材質，耐受酸堿腐蝕。

4.智能運維與追溯：通過智能網關數據采集器的遠程監控功能，運維人員可在平臺實時查看：① 設備狀態（網關溫度、機器人電機負載）；② 生產數據（每批次投料量、合格率）；③ 故障預警（總線負載超 80% 時彈窗提醒）；采集數據自動上傳 MES，實現原料投料全周期追溯，符合化工行業質量管控要求。

六、實施過程

1.前期準備階段

設備參數確認：核對西門子 1200PLC 的 Profinet IP（192.168.0.1）、庫卡機器人的 Devicenet 從站地址（1）、重量傳感器的信號類型（4-20mA）；

軟件與文件準備：安裝 TIA Portal（V17）、庫卡 KUKA.WorkVisual（V6.0）、捷米特網關配置軟件（JM-Config），導入網關 GSD 文件與機器人 Devicenet 設備描述文件；

防護方案制定：確定網關防腐控制柜安裝位置，規劃總線布線路徑（避開反應釜高溫區與原料輸送管道）。

2.硬件部署階段

網關安裝：將網關固定于防腐控制柜內 35mm 導軌，連接 24VDC 冗余電源（18-30V，與 PLC 共地）；

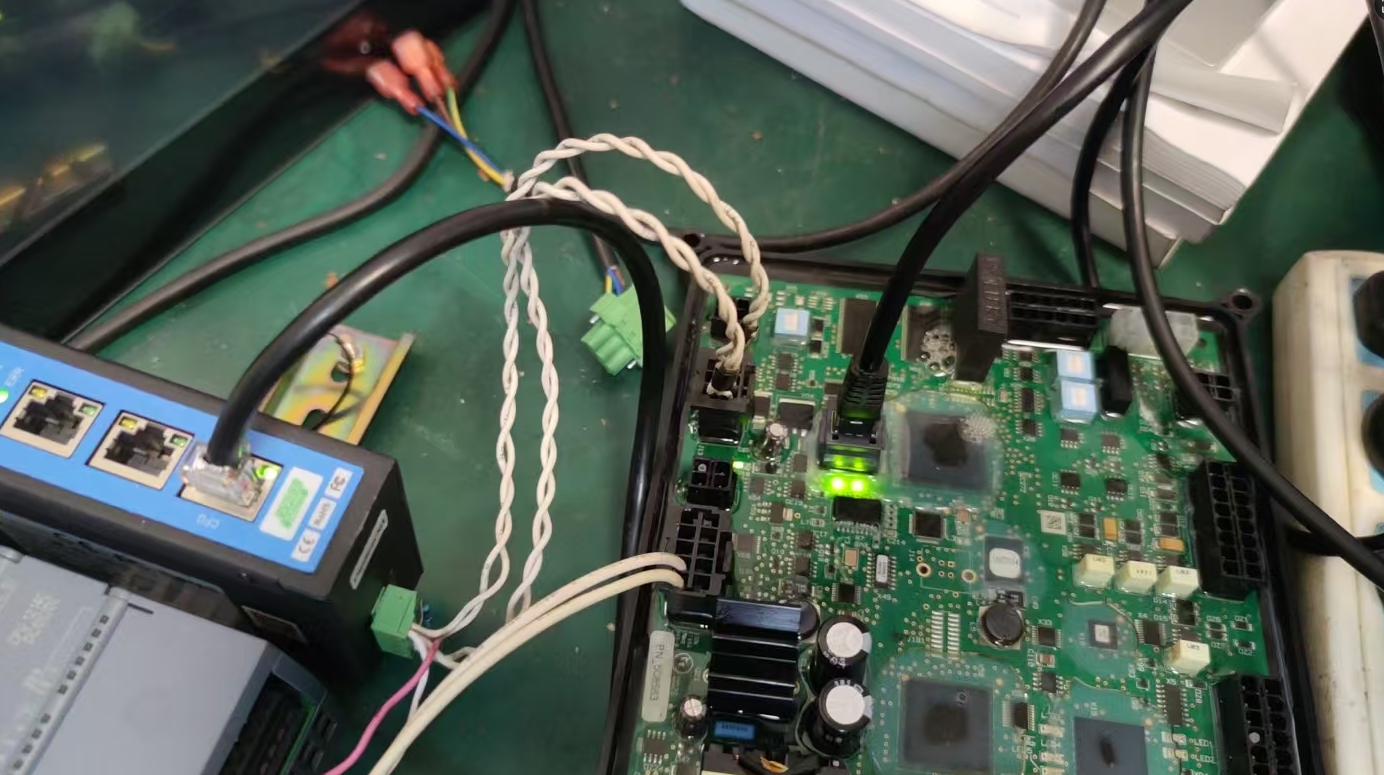

總線連接：① Profinet 鏈路：PLC X1 PN 口→網關 PN 口（CAT6 屏蔽網線，長度≤15 米）；② Devicenet 鏈路：網關 DNT 口→機器人 Devicenet 接口（雙絞屏蔽線，終端并接 120Ω 電阻）；③ 傳感器連接：重量傳感器→網關模擬量輸入口；

報警裝置連接：網關繼電器輸出端子→聲光報警器（安裝于車間操作區）。

3.參數配置階段

網關配置：通過 JM-Config 軟件設置：① Profinet 側：從站 IP 192.168.0.10，數據映射地址（輸入 DB1.DBD0-DBD31，輸出 DB2.DBD0-DBD31）；② Devicenet 側：波特率 500kbps，從站 ID 2，掃描周期 20ms；③ 邊緣計算規則：投料量閾值 20kg，禁區距離 10cm；

PLC 編程：在 TIA Portal 中編寫數據讀寫程序，將機器人位置數據關聯至 HMI 顯示，設置投料量對比邏輯；

機器人配置：在 KUKA.WorkVisual 中配置 Devicenet 主站，添加網關為從站，映射機器人狀態與控制信號。

4.聯調測試階段

通訊測試：?jiǎn)?dòng)設備，通過 HMI 查看機器人位置、投料量數據，驗證采集延遲≤50ms，通訊成功率 100%；

安全測試：模擬機器人超程（靠近反應釜 10cm 內）、投料超量（20.1kg），驗證網關 10ms 內觸發急停與報警；

穩定性測試：連續 72 小時滿負荷運行（每小時投料 12 批次），記錄網關溫度≤60℃，數據丟包率 0%，故障次數 0 次。

七、應用效果

1.控制精度顯著提升：機器人投料延遲從超 200ms 降至≤50ms，投料量誤差從 ±150g 縮小至 ±50g，原料混合均勻度提升，不合格品率從 4.2% 降至 0.8%，日均減少原料浪費 28kg。

2.設備穩定性大幅改善：網關防腐與抗擾設計適配車間環境，月均故障次數從 3 次降至 0 次，停機時間從每月 12 小時縮短至 0 小時，月增產原料超 800kg。

3.運維效率提升 83%：依托智能網關數據采集器的遠程診斷功能，故障處理時間從 3.5 小時縮短至 20 分鐘，年節省運維成本超 12 萬元。

4.PLC 負載與安全風險降低：邊緣計算網關承擔本地安全邏輯與數據預處理，PLC CPU 負載從≥70% 降至≤35%，急停響應延遲≤15ms，徹底消除機器人撞壞反應釜的風險，符合化工安全生產要求。

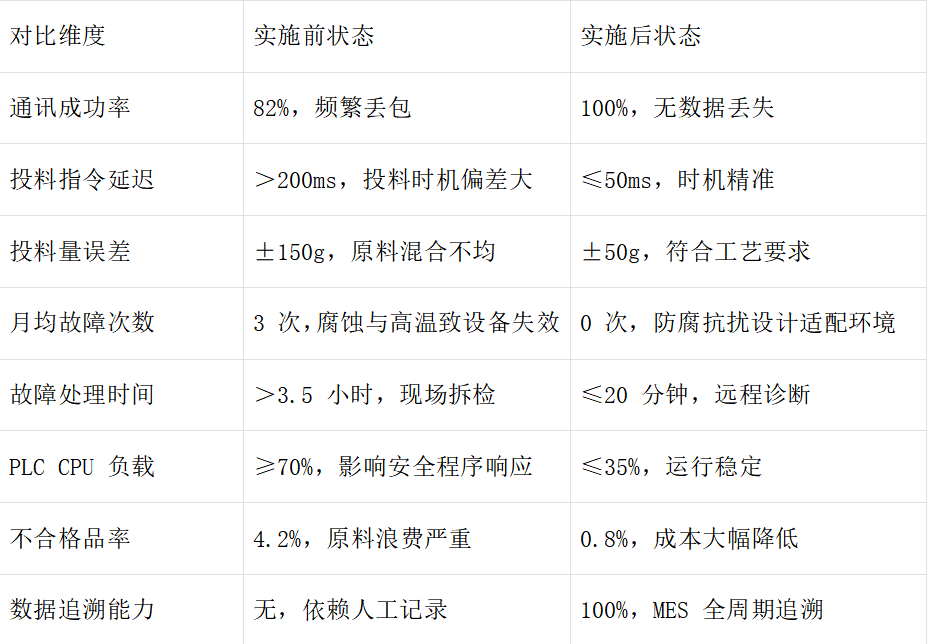

八、項目實施前后效果對比

九、主流前景行業推薦

1.新能源鋰電（正極材料制造）：正極材料（如磷酸鐵鋰）混合工序需機器人精準搬運原料，網關抗腐蝕與低延遲特性適配粉塵與高溫環境，邊緣計算網關可本地控制混合比例，保障電芯一致性。

2.半導體（硅料提純車間）：硅料搬運機器人（Devicenet 協議）需與 PLC（Profinet 協議）協同，網關的抗電磁干擾設計適配潔凈車間，智能網關數據采集器可追溯硅料純度數據，符合半導體行業嚴苛要求。

3.智慧化工（連續反應工藝）：多臺反應釜投料機器人需同步控制，網關支持多節點擴展（單網關可接 8 臺 Devicenet 設備），邊緣計算網關的本地同步邏輯避免原料配比偏差，提升反應效率。

4.生物醫藥（無菌原料配制）：藥用原料搬運需無菌與防污染，網關 IP65 防護與不銹鋼外殼適配 GMP 潔凈車間，數據采集器功能確保原料配制數據可追溯，通過藥品生產合規審核。

十、總結

本方案通過捷米特JM-DNT-PN協議轉換網關（整合profinet 網關模塊、邊緣計算網關、智能網關數據采集器三重核心功能），徹底解決了化學原料制造現場的協議異構、環境適配、運維低效等痛點，實現了 PLC 與庫卡機器人的精準協同。方案不僅滿足當前配料車間的安全生產與成本控制需求，更憑借抗腐蝕、低延遲、可追溯的特性，可快速?gòu)?fù)制至新能源、半導體、生物醫藥等前景行業，為工業互聯場景下的化工及高端制造企業提供 “穩定、安全、高效” 的通訊支撐，助力企業降本增效與數字化轉型。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
