一、項目背景

在化學原料制造現場，核心控制設備為西門子 1200PLC，需實現對庫卡 KR 6 R900六軸機器人的實時控制與數據采集。該機器人采用 Devicenet協議進行設備間通信，主要用于化學原料的自動配料、搬運及反應釜投料等工序。由于西門子 1200PLC基于 Profinet協議架構，與機器人的 Devicenet協議存在天然兼容性障礙，導致設備間無法直接實現數據交互。經技術論證，最終選用遠創智控 YC-DNT-PN智能網關作為中間轉換設備，構建 "PLC -網關 -機器人"的工業通訊鏈路。

二、項目痛點

協議兼容性障礙：西門子 1200PLC的 Profinet主站架構與庫卡機器人的 Devicenet從站協議形成 "協議孤島"，傳統通過 PLC擴展模塊實現的轉換方案存在數據延遲（≥500ms），無法滿足化學原料配比的實時性要求（±0.5%精度）。

惡劣環境適應性差：化學車間存在腐蝕性氣體、粉塵及電磁干擾，普通轉換設備易出現接口氧化或信號丟包，導致機器人誤動作，曾發生因通訊中斷造成的原料泄漏事故。

運維效率低下：缺乏遠程診斷功能，設備故障需專業人員現場排查，平均故障響應時間超過 4小時，嚴重影響連續生產。同時原始數據需全量上傳至 PLC處理，增加控制系統負擔。

拓?fù)浣Y(jié)構限制：車間設備布局分散，傳統星型布線方式成本高且難以維護，亟需支持鏈?zhǔn)骄W(wǎng)絡的解決方案減少布線復雜度。

三、遠創智控 YC-DNT-PN智能網關功能簡介

遠創智控 YC-DNT-PN是整合Profinet網關模塊、邊緣計算網關與智能網關數據采集器三重功能的工業級通訊設備，專為多協議轉換場景設計：

雙從站協議轉換核心：作為專業Profinet網關模塊，在 Profinet網絡中作為從站支持 100BASE-TX傳輸，集成以太網交換機實現鏈?zhǔn)骄W(wǎng)絡拓?fù)?；同時在 Devicenet網絡中作為從站，支持 125K/250K/500K自適應波特率與 poll掃描模式，單網關可實現最多 128字節的輸入輸出數據轉換。

邊緣計算預處理：內置邊緣計算網關模塊，支持本地數據濾波（剔除傳感器異常值）、閾值判斷（如機器人關節溫度超 60℃時觸發預警）及數據壓縮，減少 PLC數據處理量達 40%，確保控制周期穩定在 100ms以內。

智能運維管理：作為智能網關數據采集器，提供以太網遠程診斷接口，可實時監控通訊狀態（丟包率、信號強度），支持遠程修改參數（如 DeviceNet站地址 0-63可調），內置 24小時數據緩存功能防止意外斷電數據丟失。

工業環境適配：采用 IP20防護設計，工作溫度范圍 - 40~85℃，支持 24VDC寬壓供電（18V~30V），通過電磁兼容認證，可抵御化學車間常見的電磁干擾。

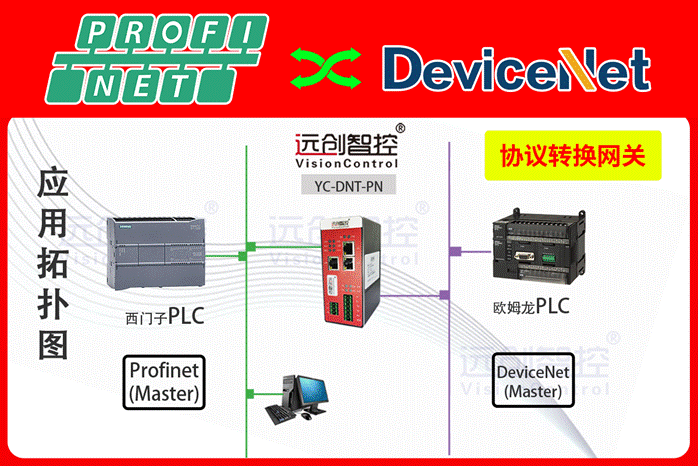

系統結構拓?fù)鋱D

五、解決方案描述

雙從站協議橋接：網關作為Profinet網關模塊，通過 GSD文件導入西門子 TIA Portal軟件完成組態，在 Profinet網絡中注冊為智能從站，與 PLC建立實時數據通道；同時在 DeviceNet網絡中作為從站，通過 5PIN端子連接庫卡機器人的 CAN總線接口（H/L信號線），設置波特率 500Kbps匹配機器人控制需求。

邊緣智能處理：利用邊緣計算網關功能，在網關本地配置數據過濾規則：

剔除機器人關節角度 ±10° 以外的異常值

設置抓取壓力閾值（0.3MPa），超限則本地觸發報警信號

對原料搬運次數進行累計統計，生成生產報表

抗干擾網絡設計：DeviceNet總線采用屏蔽雙絞線布線，兩端配置 120Ω 終端電阻；網關安裝于防腐控制柜內，距反應釜等強干擾源≥2米；Profinet鏈路采用環網冗余設計，確保單點故障時通訊不中斷。

遠程運維體系：通過智能網關數據采集器的以太網接口，運維人員可在管理平臺實時查看：

網關運行狀態（CPU負載、通訊流量）

機器人實時數據（位置坐標、運行速度）

歷史故障記錄（通訊中斷次數、錯誤代碼）

六、實施過程

前期準備

設備參數確認：核對西門子 1200 PLC的 Profinet IP地址（192.168.0.1）、庫卡機器人的 DeviceNet從站地址（1）及寄存器映射表

GSD文件導入：在 TIA Portal中安裝網關 GSDML文件，完成設備組態

硬件部署

網關安裝：采用 35mm導軌固定于 PLC控制柜內，連接保護地 PE

布線實施：Profinet 采用 CAT6屏蔽網線連接 PLC的 X1 PN口與網關 P1口；DeviceNet 總線采用 24AWG雙絞線連接網關與機器人，終端并接 120Ω 電阻

參數配置

Profinet從站地址：192.168.0.2

DeviceNet波特率：500Kbps，輸入輸出長度各 32字節

邊緣計算規則：關節溫度 > 60℃觸發報警

PLC編程：編寫數據讀寫程序，將機器人位置數據映射至 DB1數據塊

聯調測試

通訊測試：驗證機器人狀態數據（如 I10.0為運行信號）與控制指令（如 Q10.0為啟動信號）的實時性

壓力測試：連續 72小時滿負荷運行，記錄數據丟包率 < 0.01%

應急測試：模擬 PLC主站切換，驗證網關冗余切換時間 < 50ms

七、應用效果

控制精度提升：實現機器人位置控制精度達 ±0.1mm，滿足化學原料配比的嚴苛要求，產品合格率從 92%提升至 99.5%。

通訊穩定性增強：數據更新周期穩定在 100ms，連續運行 3個月無通訊中斷，徹底解決傳統方案的丟包問題。

運維效率優化：通過智能網關數據采集器的遠程診斷功能，故障排查時間從 4小時縮短至 30分鐘，年減少停機損失超 50萬元。

擴展能力保障：網關支持最多 64個 DeviceNet節點，預留的備用接口可直接接入新增機器人，無需額外配置。

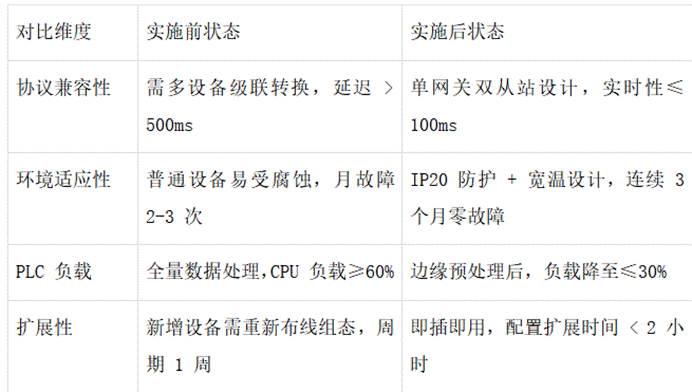

項目實施前后效果對比

九、主流前景行業推薦

新能源電池制造：在鋰電勻漿、疊片工序中，需實現 Profinet控制系統與 DeviceNet機器人的協同，Profinet網關模塊可保障極片搬運精度。

半導體封裝測試：潔凈車間內，通過邊緣計算網關實現設備本地數據處理，滿足半導體生產對微振動（≤1μm）的嚴苛要求。

生物醫藥制劑：在無菌灌裝環節，智能網關數據采集器可遠程監控機器人運行狀態，符合 GMP對設備追溯的規范要求。

智能倉儲物流：自動化立體倉庫中，網關可連接 Profinet PLC與 DeviceNet AGV，實現貨物搬運的精準調度。

十、總結

本方案通過遠創智控YC-DNT-PN智能網關的三重核心功能 Profinet網關模塊的協議轉換、邊緣計算網關的本地智能、智能網關數據采集器的遠程運維，成功破解了化學原料生產中 Profinet與 DeviceNet的協議壁壘。實施后不僅提升了生產控制精度與系統穩定性，更通過數字化手段降低了運維成本，為流程工業的設備互聯提供了可復制的解決方案。隨著工業 4.0的深入推進，此類多協議轉換技術將在新能源、半導體等高端制造領域發揮更大價值，推動工業通訊從 "兼容互通"向 "智能協同"升級。
