1 項目概述

本項目基于RT-Thread實時操作系統和NXP FRDM-MCXA156 開發板，構建了一個能夠?qū)⑵古仪蚍€(wěn)定懸浮在預定高度的控制系統。配備了本地?cái)?shù)據顯示屏和遠程Web監控界面，構成了一個功能相對完整的嵌入式系統。

項目核心功能：

高度測量： 通過VL53L0XToF激光測距傳感器，系統能夠以毫米級精度實時獲取乒乓球的高度。

復合控制算法： 考慮到管道內風的非線性特性，我沒有采用單一的PID控制器，而是使用簡單的PID + 前饋 + 增益調度的復合控制策略，以適應不同目標高度下的系統動態變化。

多任務并發處理： 基于RT-Thread的多線程架構，將核心控制、OLED顯示、網絡通信等任務分離到不同的線程中，確保了控制任務的實時性不受其他功能影響。

遠程監控與人機交互： 系統通過RW007Wi-Fi模塊接入局域網，并借助一個Python WebSocket代理，將數據實時推送到Web前端。用戶可以在瀏覽器上觀察高度、目標等參數的實時曲線，并可遠程下發指令，調整懸浮的目標高度。

本文將詳細剖析該系統的硬件選型、軟件架構、核心算法實現以及開發過程中遇到的挑戰與解決方案，希望能為對嵌入式控制系統感興趣的開發者提供一些參考和啟發。

2 硬件選型與連接

2.0 材料準備

管道：亞克力管子（外徑50mm 厚度2mm 內孔46mm 長50cm ）

出風口罩：隨便找一個飲料瓶，剪掉上半，底部戳幾個洞，罩在管道一側，用于穩定管道末端風速并防止小球飛出

風扇：pwm 4線風扇（12v18000轉 4線）

降壓穩壓模塊：12v轉5v，要有12v輸出和5v輸出，注意共地

2.1 核心控制器：NXP FRDM-MCXA156

性能： 搭載 ARM Cortex-M33 內核，主頻高達 96MHz，為復雜的控制算法和多線程應用提供了充足的算力。

外設： 內置多個 I2C, SPI, PWM, UART 等接口，可以輕松連接本項目所需的各種外設，無需額外的擴展板。

生態： NXP官方提供了完善的SDK和文檔支持，同時RT-Thread也對其有良好的適配，大大降低了開發門檻。

2.2 各功能模塊

2.3 硬件連接詳情

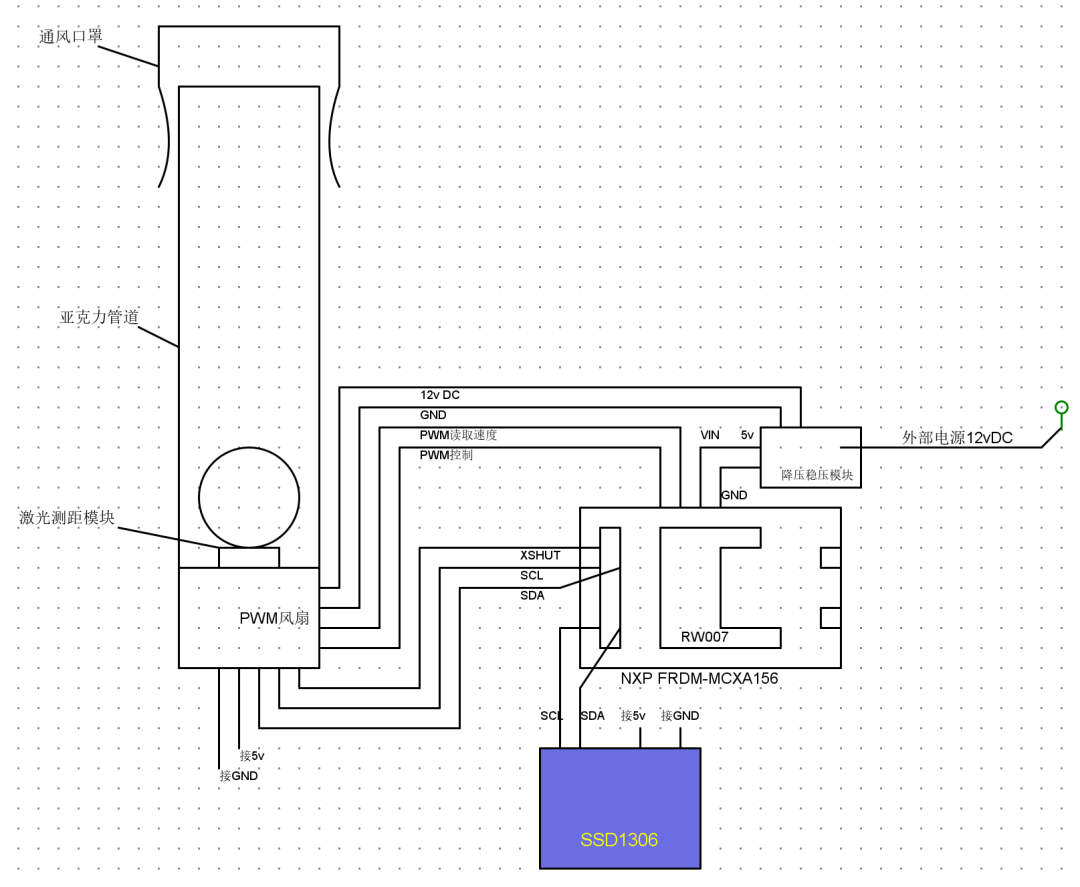

所有模塊與 FRDM-MCXA156 開發板的連接如下表所示。

3 軟件架構設計

本項目的軟件核心是運行在MCXA156上的RT-Thread嵌入式固件，它與PC端的Python代理腳本和Web前端共同構成一個完整的監控系統。

3.1 整體架構圖

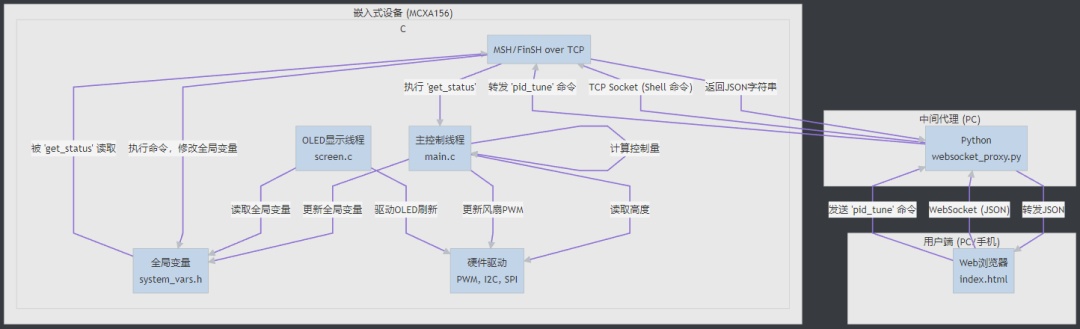

下圖展示了系統的三個主要部分（嵌入式設備、中間代理、用戶端）以及它們之間的數據流和交互關系。

3.2 工作流程詳解

數據采集與控制 (主控制線程): 系統核心，該線程以20ms的周期運行，在每個周期內：

通過I2C總線讀取VL53L0X傳感器的高度數據。

根據當前高度和斜坡化的目標高度，執行PID + 前饋 + 增益調度算法，計算出最終的風扇PWM占空比（轉速）。

調用PWM驅動，更新風扇轉速。

將當前高度、目標高度等狀態信息寫入全局變量，供其他線程使用。

本地顯示 (OLED顯示線程): 該線程獨立于主控制循環，它定期從全局變量中讀取最新的系統狀態，并將其格式化后顯示在SSD1306屏幕上。

遠程通信 (Websocket代理):

PC上運行的websocket_proxy.py腳本一方面通過TCP連接到設備的TCP服務器，另一方面啟動一個WebSocket服務等待Web瀏覽器的連接。代理腳本定期向設備發送get_status命令，設備執行該命令后，會返回一個包含所有狀態信息的JSON字符串。腳本解析此字符串，并通過WebSocket將其推送給前

4 VL53L0X配置

可以直接使用vl53l0x這個軟件包

4.1 軟件包的啟用與配置

啟用軟件包：在 RT-Thread online packages ---> peripheral libraries and drivers ---> sensors drivers ---> 中，勾選[*] VL53L0X Time of flight(TOF) sensor.。

sensor_v1驅動：勾選[*] Enable sensor_v1 divce framework 并啟用sample。

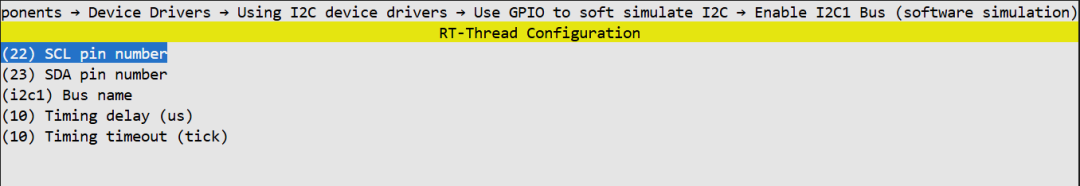

配置I2C總線：使用軟件I2C，配置如下

修改一下sample：

MSH_CMD_EXPORT(read_distance_sample, read distance sample);staticintrt_hw_vl53l0x_port(void){ structrt_sensor_configcfg; cfg.intf.dev_name="i2c1"; /* i2c bus */ cfg.intf.user_data= (void*)0x29; /* i2c slave addr */ rt_hw_vl53l0x_init("vl53l0x", &cfg,64);/* xshutdown ctrl pin */ returnRT_EOK;}INIT_COMPONENT_EXPORT(rt_hw_vl53l0x_port);// 在vl53l0x_sensor_v1.c中#define VL53L0X_I2C_BUS "i2c1" /* i2c linked */

4.2 應用層調用

配置完成后，VL53L0X傳感器就被注冊為RT-Thread系統中一個名為tof_vl53l0x的標準設備（要把RT_NAME_MAX改大一點才能顯示完全）。在main.c中，我們只需通過標準設備接口即可與之交互，代碼非常簡潔：

/* --- main.c --- */// 1. 查找并打開設備rt_device_ttof_dev =rt_device_find("tof_vl53l0x");rt_device_open(tof_dev, RT_DEVICE_FLAG_RDONLY);// 2. 在主循環中讀取數據structrt_sensor_datasensor_data;rt_size_tres =rt_device_read(tof_dev,0, &sensor_data,1);// 3. 獲取毫米為單位的距離值current_height = sensor_data.data.proximity;

5 風扇控制 (PWM)

參考Servo_sg90庫，改一改就能用，當然也可以直接操作pwm

5.1 引腳配置

MSH_CMD_EXPORT(read_distance_sample, read distance sample);staticintrt_hw_vl53l0x_port(void){ structrt_sensor_configcfg; cfg.intf.dev_name="i2c1"; /* i2c bus */ cfg.intf.user_data= (void*)0x29; /* i2c slave addr */ rt_hw_vl53l0x_init("vl53l0x", &cfg,64);/* xshutdown ctrl pin */ returnRT_EOK;}INIT_COMPONENT_EXPORT(rt_hw_vl53l0x_port);// 在vl53l0x_sensor_v1.c中#define VL53L0X_I2C_BUS "i2c1" /* i2c linked */

5.2 核心實現

驅動的核心在于ys4028b12h_set_speed函數：

/* --- applications/fan/YS4028B12H.c --- */rt_err_tys4028b12h_set_speed(ys4028b12h_cfg_tcfg,floatspeed){ // ... 省略參數檢查 ... // 核心邏輯：根據速度百分比計算脈沖寬度值 cfg->pulse = (int)(cfg->period * speed); // 調用RT-Thread底層PWM API進行設置 rt_pwm_set(cfg->name, cfg->channel, cfg->period, cfg->pulse); returnRT_EOK;}

在main.c的主控制循環中，只需調用這個高層API即可：

/* --- main.c --- */// ... PID計算之后 ...floatfinal_fan_speed = ff_speed + pid_output;// ... 限幅之后 ...ys4028b12h_set_speed(cfg, final_fan_speed);

便于維護和拓展

6 控制算法

考慮到風洞系統是一個典型的非線性系統（在不同高度，維持懸浮所需的風力變化并非線性），單一的PID控制器難以在整個高度范圍（50mm ~ 450mm）內都取得良好效果。因此，本項目采用了一套簡單的復合控制策略。

6.1 復合控制策略概覽

我們的控制算法主要由以下四個部分組成，它們在 main.c 的主控制循環中協同工作：

設定值斜坡 (Ramped Setpoint):變更高度時讓目標高度緩慢變化，避免目標高度突變帶來的系統劇烈震蕩。

增益調度 (Gain Scheduling):根據當前目標高度，動態調整PID參數（Kp, Ki, Kd），以適應系統的非線性。

前饋控制 (Feed-forward):引入一個基礎風速，作為PID控制的“預補償”，加快系統響應。

PID閉環控制:經典的比例-積分-微分控制器，用于消除系統的穩態誤差。

6.2 代碼實現

設定值斜坡

當用戶設置一個新的target_height時，不直接將其作為PID控制器的目標，而是引入一個中間變量ramped_height，讓它以固定的步長RAMP_STEP逐漸逼近最終目標。

/* --- main.c --- */// 每一次變化的步長#defineRAMP_STEP 0.5f// 最終目標值floattarget_height =250.0f;// PID控制器當前追蹤的、平滑變化的目標floatramped_height =250.0f;// 在主循環中if(FABS(ramped_height - target_height) > RAMP_STEP) { if(ramped_height < target_height) ramped_height += RAMP_STEP;? ? else?ramped_height -= RAMP_STEP;? ? // 當追蹤目標變化時，需要同步更新PID增益? ? update_pid_gains_by_target(ramped_height);}?else?{? ? ramped_height = target_height;}

這樣做可以有效防止因目標值瞬間變化過大而導致的超調和震蕩。

增益調度與前饋

增益調度和前饋都基于預先測定好的查找表。在main.c中，我們定義了gain_schedule_table 和 ff_table。

gain_schedule_table: 存儲了不同高度下，經過優化的PID參數組。

ff_table: 存儲了不同高度下，一個大致能讓球懸浮的基礎風速（事實上，很難找，找到一個緩慢上升的速度就可以了）。

update_pid_gains_by_target()和get_feedforward_speed()函數會根據當前的ramped_height，通過線性插值的方式，從查找表中計算出最合適的Kp, Ki, Kd和基礎風速ff_speed。

/* --- main.c: update_pid_gains_by_target() 偽代碼 --- */// 1. 找到目標高度所在的區間lower_bound = find_closest_lower_entry(target);upper_bound = find_closest_upper_entry(target);// 2. 計算插值比例ratio = (target - lower_bound.height) / (upper_bound.height - lower_bound.height);// 3. 線性插值計算出當前高度對應的Kp, Ki, KdKP = lower_bound.kp + ratio * (upper_bound.kp - lower_bound.kp);KI = lower_bound.ki + ratio * (upper_bound.ki - lower_bound.ki);KD = lower_bound.kd + ratio * (upper_bound.kd - lower_bound.kd);

PID核心計算與輸出

最后，將前饋控制量與PID控制器的輸出量相加，得到最終的風扇速度。

/* --- main.c: 主控制循環核心 --- */// PID 控制器核心計算floaterror= ramped_height - (float)current_height;integral_error +=error;float derivative_error =error- previous_error;float pid_output = (KP *error) + (KI * integral_error) + (KD * derivative_error);previous_error =error;// 前饋與PID輸出合并float ff_speed = get_feedforward_speed(ramped_height);float final_fan_speed = ff_speed + pid_output;// 輸出限幅與積分抗飽和if(final_fan_speed >1.0f) { final_fan_speed =1.0f; integral_error -=error;// 抗飽和：當輸出飽和時，減去本次積分量}if(final_fan_speed

當計算出的final_fan_speed超出物理限制（>1.0或<0.0）時，我們會從積分項integral_error中減去（或加上）本次的誤差。這可以防止積分項在輸出飽和期間無限制地累積，從而避免了在系統恢復時可能出現的巨大超調。

7 遠程監控

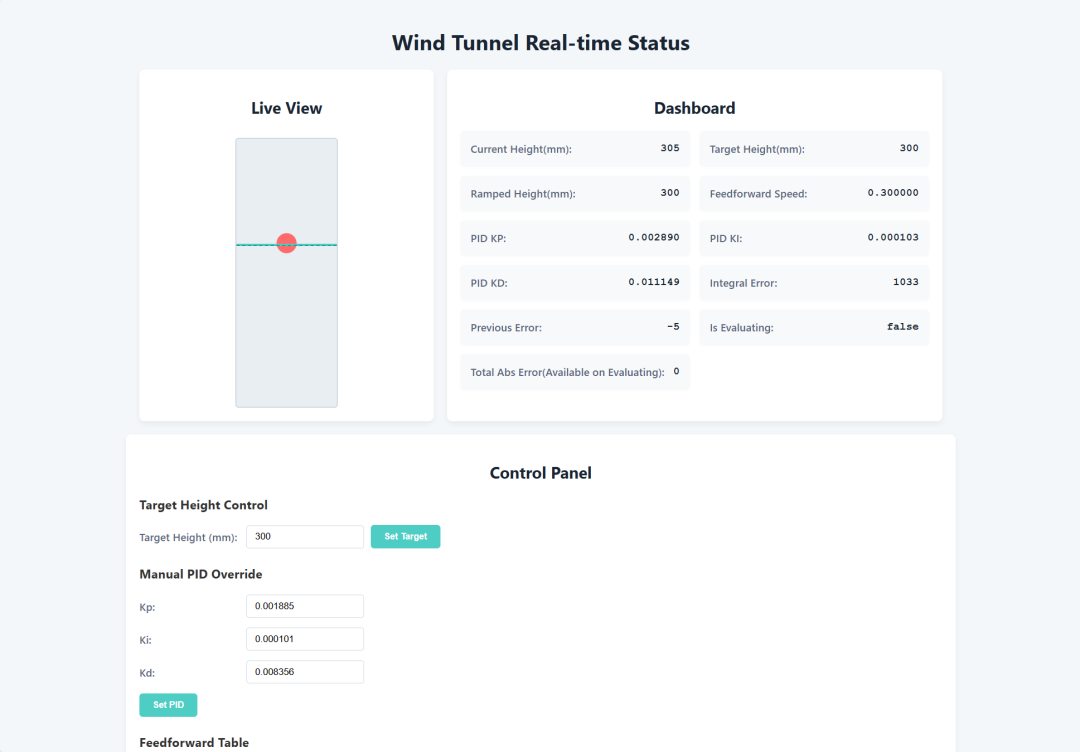

為了讓控制過程可視化，并能遠程干預，本項目設計了一套基于Web的遠程監控系統。其核心思想是：在設備端運行一個自定義的TCP應用層協議服務器，并通過一個PC端的Python腳本作為代理，將TCP協議轉換成Web前端通用的WebSocket協議。

7.1 設備端：自定義TCP服務器 (remote.c)

參考network_samples，我在設備端實現了一個簡單的TCP服務器（applications/remote/remote.c），它監聽在5000端口。這個服務器的功能非常專一，只響應兩個核心命令：

get_status: 當收到此命令時，服務器會立即讀取系統中所有相關的全局變量（如當前高度、目標高度、PID參數等），將它們打包成一個JSON字符串，然后發送給客戶端。

pid_tune: 當收到此命令（例如pid_tune -t 300）時，服務器會直接調用已有的pid_tune()MSH函數，從而實現對系統參數的修改。

/* --- applications/remote/remote.c: 命令分發偽代碼 --- */// ... 接收并解析命令 ...if(strcmp(argv[0],"get_status")==0){// 打包JSON并發送sprintf(send_buf,"{"current_height":%ld, ... }", current_height,...); send(connected, send_buf,...);}elseif (strcmp(argv[0],"pid_tune")==0){// 直接調用MSH函數 pid_tune(argc, argv); send(connected,"OK\r\n",...);}

這里復用了為串口命令行調試而編寫的pid_tune函數，因?yàn)橹恍枰獔?zhí)行修改不需要回顯，系統的實時信息由get_status完成。

7.2 中間代理：WebSocket協議轉換器 (websocket_proxy.py)

它使用Python的asyncio和websockets庫，同時維護兩類連接：

1.一個到設備TCP服務器的持久連接：

它會定期（每100ms）自動發送get_status命令來拉取最新數據。

當從TCP連接收到設備返回的JSON數據后，它會立即將這些數據廣播給所有連接到它的WebSocket客戶端。

多個來自Web瀏覽器的WebSocket連接：

當從任何一個WebSocket客戶端收到命令時（如用戶在網頁上調整了目標高度），它會將這條命令原封不動地通過TCP連接轉發給設備。

# --- applications/remote/websocket_proxy.py: 核心邏輯偽代碼 ---# 任務一：定期請求狀態asyncdefrequest_status_periodically(): whileTrue: tcp_writer.write(b"get_status\r\n") awaitasyncio.sleep(0.1)# 任務二：處理TCP收到的數據asyncdeftcp_communication_manager(): whileTrue: message =awaittcp_reader.read() # 如果是JSON數據 ifis_json(message): # 廣播給所有WebSocket客戶端 forclientinclients: awaitclient.send(message)# 任務三：處理WebSocket客戶端發來的命令asyncdefhandle_websocket_client(websocket): asyncforcommandinwebsocket: # 直接轉發給TCP服務器 tcp_writer.write(command.encode())

8 OLED數據顯示

除了遠程監控，本項目還集成了一塊 SSD1306 OLED屏幕，用于在設備端實時顯示關鍵信息。

8.1 顯示線程

為了不影響核心控制邏輯的實時性，要將OLED的刷新任務放在一個獨立的線程中。

/* --- main.c --- */screen_thread =rt_thread_create("ScreenUpdate", screen_on,RT_NULL,1280,11,20);rt_thread_startup(screen_thread);

screen_on函數（位于applications/OLED/screen.c）是這個線程的實體。它與主控制線程是并發執行的。

8.2 通過全局變量進行線程間通信

我創建了一個頭文件applications/system_vars.h，在其中使用 extern 關鍵字聲明了所有需要在線程間共享的變量。

/* --- applications/system_vars.h --- */#ifndefSYSTEM_VARS_H#defineSYSTEM_VARS_H// ...externint32_tcurrent_height;externfloat target_height;// ...#endif

主控制線程作為生產者，在每次循環的最后，會更新這些全局變量的值。

OLED顯示線程作為消費者，它只需包含system_vars.h這個頭文件，就可以直接訪問這些變量的最新值。

/* --- applications/OLED/screen.c --- */#include// 包含全局變量聲明voidscreen_on(){ // ... u8g2初始化 ... while(1) { // 直接讀取全局變量 sprintf(buf,"Current: %d", current_height); u8g2_DrawStr(&u8g2,10,18, buf); sprintf(buf,"Target: %d", (int)target_height); u8g2_DrawStr(&u8g2,10,36, buf); u8g2_SendBuffer(&u8g2); rt_thread_mdelay(500);// 降低刷新率，避免閃爍 }}

這種“生產者-消費者”模式，通過共享內存（全局變量）進行通信，是一種簡單高效的線程間數據交換方式。對于本項目這種數據關系簡單、實時性要求不極端的場景來說，是一個非常合適的選擇。

9 有待改進的地方

傳感器的I2C問題：VL53L0X傳感器在連接到MCXA156的硬件I2C總線時，始終無法被正確初始化，會卡在一個叫VL53L0X_device_read_strobe的函數上，嘗試次數超過2000，然后返回錯誤。排查了連線問題，也確認了I2C引腳配置了（SSD1306可以正常使用），找不出來，發現使用軟件i2c沒問題就擺了。

控制精度：因?yàn)榭刂扑惴ū容^簡單，而且PWM風扇對PWM占空比的響應也不是完全線性的（階梯式的），加之管道內的風流比較復雜，所以小球在懸浮時最大會有10mm左右的上下波動，無法做到讓小球精確的懸浮在指定的高度。

控制算法優化：目前的PID參數和前饋表是通過手動試湊和簡單的評估腳本（貝葉斯優化）得到的。未來可以引入更高級的系統辨識方法（如基于MATLAB的System Identification Toolbox）來建立更精確的數學模型，或采用在線自動整定算法（如Ziegler-Nichols或繼電反饋法）來自動優化參數。

增加魯棒性：可以增加對傳感器數據異常值的濾波處理（如卡爾曼濾波），以應對乒乓球快速晃動或偶爾的測量噪聲。

風扇驅動：暫時只寫了set_speed，還有通過pwm讀取當前轉速的功能沒有做。

希望本文的分享，能為同樣走在嵌入式開發道路上的朋友們提供一些有價值的參考。

10 項目源碼

GitHub倉庫地址：https://github.com/Cylopsis/Little-Wind-Tunnel

歡迎大家提出寶貴的意見和建議。
