該DRV8308控制具有先進功能和簡單輸入接口的有傳感器無刷直流電機。作為預驅動器，它以 10mA 至 130mA 的可配置電流驅動 6 個外部 N 溝道 MOSFET 的柵極，以實現最佳開關特性。

3 個電機相位根據霍爾傳感器輸入進行換向。一旦電機達到一致的速度，DRV8308僅使用 1 個霍爾傳感器來最大限度地減少傳感器失配引起的抖動。霍爾信驅動時序可以以 0.1% 的增量提前或延遲，以優化電源效率?？蛇x的 180° 換向模式驅動通過電機的正弦電流，并最大限度地減少可聽噪聲和扭矩紋波。峰值電機電流可以通過調整檢測電阻器的尺寸來控制。
*附件：drv8308.pdf

該DRV8308實現閉環速度控制，在廣泛的負載扭矩范圍內將電機旋轉到精確的轉速。該系統將電機速度（由 FG 跡線或霍爾傳感器生成）與引腳 CLKIN 上的參考頻率相匹配。該DRV8308還可以使用占空比命令從時鐘或寄存器設置驅動電機開環。

各種保護功能增強了系統的穩健性，因?yàn)樵揇RV8308可以處理和報告過流、過壓、欠壓和過溫。

特性

• 三相無刷直流電機控制器
  • 數字閉環速度控制，具有可編程增益和濾波器
• 驅動 6 個 N 溝道 MOSFET，具有可配置的 10 至 130 mA 柵極驅動
• 霍爾傳感器的集成換向
  • 時序可以提前/延遲
  • 120° 或 180° 正弦電流控制
  • 單輸入控制電機速度
• 工作電源電壓 8.5 至 32 V
• 靈活的配置方法
  • 讀取內部非易失性存儲器
  • 讀取外部EEPROM
  • 寫入 SPI
• 可配置電機限流器
• 用于霍爾傳感器的 5V 穩壓器
• 低功耗待機模式
• 集成過流、過壓和過溫保護

參數

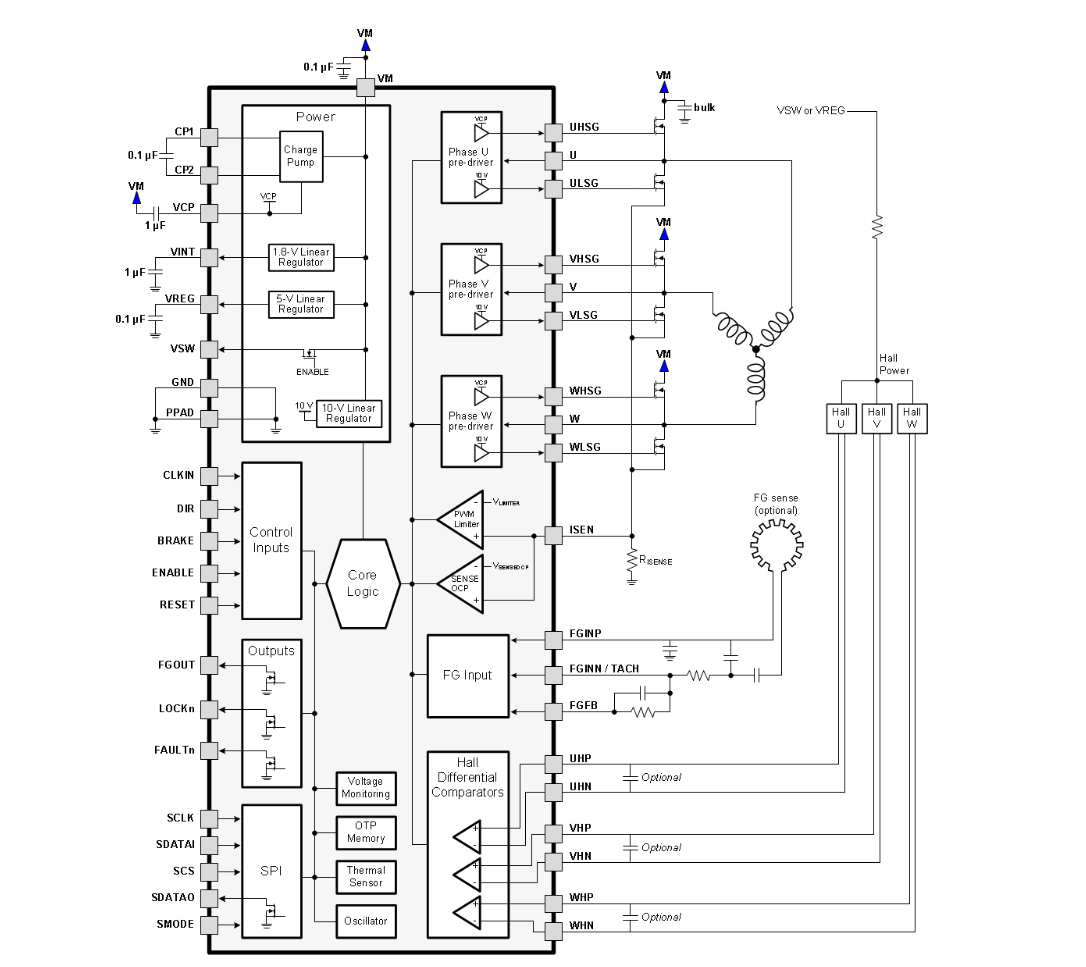

方框圖

?1. 核心特性?

• ?電機控制?：
  • 三相無刷直流電機控制器，支持?jǐn)?shù)字閉環速度控制，可編程增益和濾波器。
  • 驅動6個N溝道MOSFET，柵極驅動電流可配置（10至130mA）。
  • 集成霍爾傳感器換相，支持120°或180°正弦電流控制。
• ?電源范圍?：
  • 工作電壓：8.5V至32V，內置5V穩壓器為霍爾傳感器供電。
• ?保護功能?：
  • 過流、過壓、欠壓、過熱保護，低功耗待機模式（120nA）。

?2. 關鍵功能模塊?

• ?換相邏輯?：
  • 支持3種換相模式：標準120°（3霍爾）、120°單霍爾、180°正弦驅動。
  • 可通過ADVANCE寄存器調整換相相位（0.1%步進）。
• ?速度控制?：
  • ?時鐘頻率模式?：閉環控制，匹配CLKIN輸入頻率與電機轉速。
  • ?PWM模式?：開環控制，通過CLKIN占空比或內部寄存器（SPEED）設定轉速。
• ?柵極驅動?：
  • 可調驅動電流（10-130mA）和死區時間（60ns-1.5μs），支持同步/異步整流。

?3. 電氣參數?

• ?電源管理?：
  • VM輸入范圍：8.5-32V，VREG輸出5V/30mA，VSW開關導通電阻20Ω。
• ?熱性能?：
  • 結至環境熱阻：33.2°C/W（VQFN封裝），過熱關斷閾值150°C。
• ?時序特性?：
  • SPI接口時鐘周期最小62ns，喚醒時間（待機→激活）30μs。

?4. 典型應用?

• ?場景?：
  • 工業泵/風扇/閥門、家電、電動工具、打印機。
• ?設計要點?：
  • ?布局?：VM需并聯47μF電解電容+0.1μF陶瓷電容，霍爾輸入建議添加濾波電容。
  • ?保護?：外接MOSFET需匹配VDS耐壓（>VM）和柵極電荷（Qg）。

?5. 封裝與配置?

• ?封裝?：40引腳VQFN（6×6mm），帶散熱焊盤。
• ?配置方式?：
  • 通過SPI接口實時配置，或從外部EEPROM/內部OTP存儲器加載。
  • OTP編程僅支持一次寫入（需特定序列）。

?總結?：DRV8308是一款高集成度無刷電機控制器，適用于需精密速度控制的應用。其靈活的換相模式、多重保護機制及可編程接口，可顯著簡化系統設計并提升可靠性。
