一前言

電源的一些高頻輻射問題可能通過簡單的加一顆共模電感或者加一些RC吸收電路就能解決，但是在低頻方面或者是電源的PWM信號基頻超標的話，問題就沒有辦法簡單的通過器件來解決。下面是我在實際中遇到的電源低頻問題的解決方案。

二實際案例分享

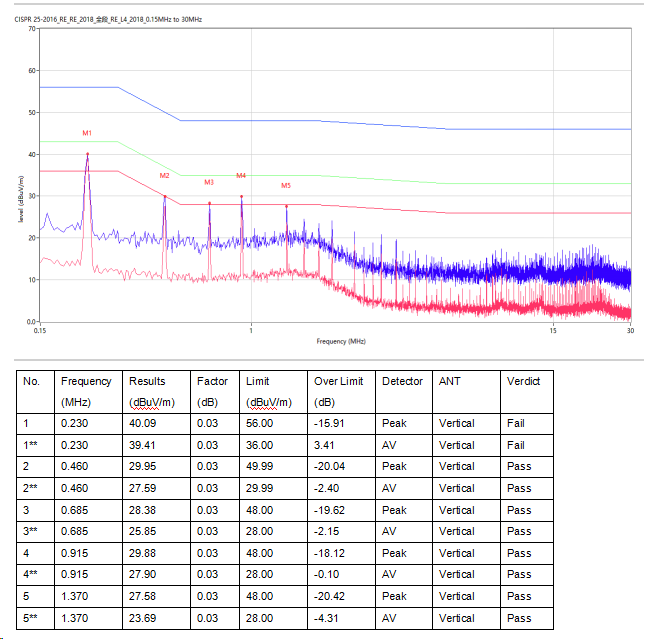

上圖為某車載充電器測試數據，我們可以看到超標點為0.23MHz，AV值超標了3.41dB。

該充電器的組成為：24V供電線通過線束進來分別給兩塊DC/DC板供電，其中一塊充電板是通過兩根插針連接24V的正負極，再通過DC/DC轉為5V供給TYPE-C口接負載供電，另一塊為24V供電線給DC/DC供電轉為5V供給USB口接負載供電，通過測試頻段數據可以看出，0.23MHz是基頻，通過客戶了解到這個開關頻率為24V轉5V的TYPE-C供電芯片的開關頻率。

【整改方法】：

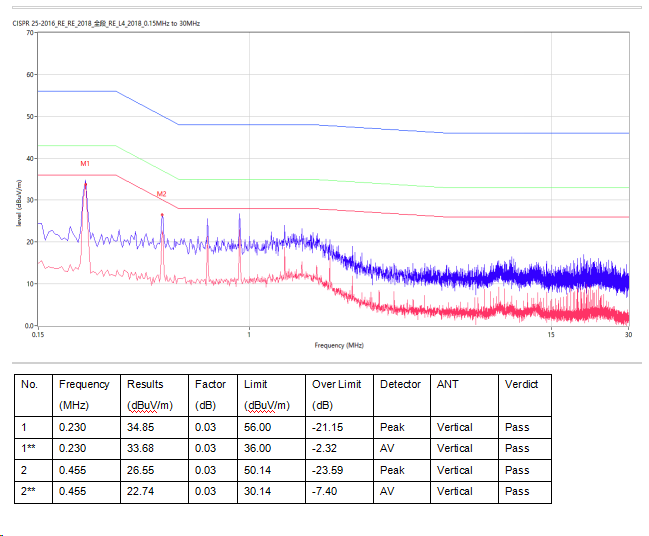

將24V輸入電源的地使用銅絲連接到TYPE-C的接口外殼上?？梢酝ㄟ^測試，余量有2.32dB。測試數據如下圖：

【原理分析】：

信號喜歡走阻抗最低的路徑：

Z=R+j×2πfL

(Z：阻抗；R：電阻；f：頻率；L：感抗)。

根據公式可知，當我們的頻率很低時，Z=R，R=ρL/S（ρ：電阻率，材料固有屬性；L：導體長度，長度越長，電阻越大；S：橫截面積，面積越大，電阻越?。?。

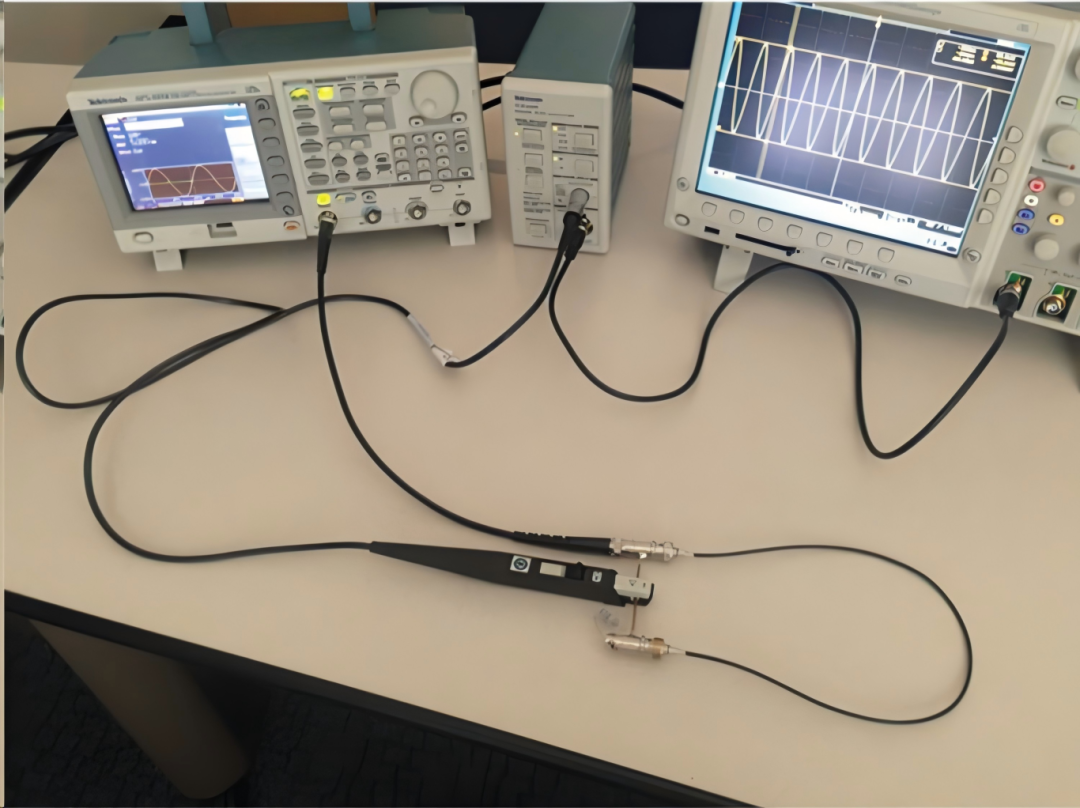

我們?cè)?jīng)做過一個實驗，使用信號源產生一個正弦波，接一根比較長的線然后接一個電阻接到導線外殼地回到負極，在電阻的負極接一根較短的導線連接導線外殼地，在短的導線處接收信號。如下圖所示：

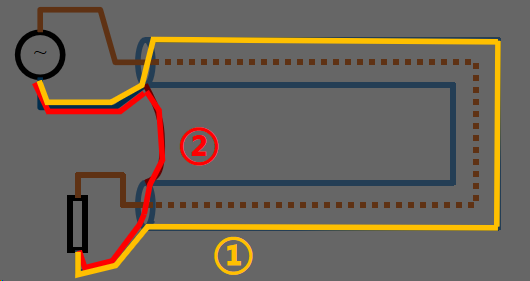

根據上圖的實驗，我們可以畫出它的地回流路徑圖，有兩條地回流路徑，其中一條是從電阻的負極到導線外殼再從導線遠端回到信號負極，另一條是從電阻的負極到導線外殼再到從額外加的短導線回到信號負極。如下圖所示：

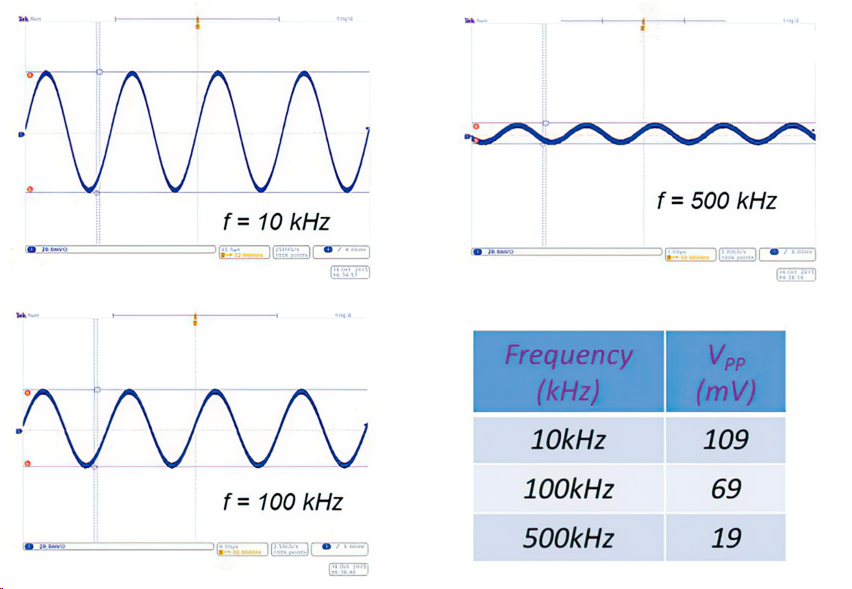

從下圖結果我們可以看到，在短的導線處接收的能量越低頻段的能量越強，可以確認當頻段很低的時候信號會走阻抗更低的路徑，也就是導線更短的地線。

回到我們的實際整改的案例，我們?cè)赥YPE-C口的電源輸入輸出都已經加了一些大電容進行濾波，但是都沒什么效果，最后的整改方案是將24V輸入電源的地使用銅絲連接到TYPE-C的接口外殼上，這里就是使噪聲從這根電阻小的短銅絲回流而不從電源輸入的1.5米長的電源線束回流。

三總結

EMC問題的解決辦法有屏蔽、接地、濾波，所以我們?cè)诮鉀Q問題的時候并不一定只有一兩個方法，我們可以通過噪聲超標的原理分析來選擇哪種更方便、便宜、高效的解決方案。
