該MCT8316A為需要高速運行（高達 3kHz 電氣）或非?？斓膯訒r(shí)間（<50ms）的客戶提供單芯片、無代碼無傳感器梯形解決方案，適用于峰值電流高達 8A 的 12 至 24V 無刷直流電機。該MCT8316A集成了三個 1/2H 電橋，具有 40V 絕對最大能力和極低的 R DS（開） 95 mΩ（高側+低側）?？烧{(diào)降壓穩壓器和LDO的電源管理功能為器件生成3.3V或5.0V電壓軌，可用于為外部電路供電。
*附件：mct8316a.pdf

無傳感器梯形控制可通過寄存器設置 （MCT8316AV） 或硬件引腳 （MCT8316AT） 進行高度配置，范圍從電機啟動行為到閉環作。MCT8316AV的寄存器設置可以在非易失性EEPROM中設置，這允許器件在配置后獨立運行。該器件通過PWM輸入、模擬電壓、變頻方波或I接收速度命令^2^C 命令。MCT8316A中集成了大量保護功能，旨在保護設備、電機和系統免受故障事件的影響。

特性

• 具有集成無傳感器電機控制算法的三相BLDC電機驅動器
  • 無代碼高速梯形控制
  • 支持高達 3 kHz（電頻率）
  • 非?？斓膯訒r(shí)間（<50 ms）
  • 快速減速 （<150 ms）
  • 支持 120° 或 150° 調制以提高聲學性能
  • 通過正向再同步和反向驅動支持風車
  • 模擬、PWM、頻率或 I^2^基于C的速度輸入
  • 主動退磁以減少功率損耗
  • 可配置的電機啟動和停止選項
  • 可選的閉環速度控制
  • 抗電壓浪涌保護可防止過壓
  • 通過 DACOUT 進行變量監控
• 4.5 至 35V 工作電壓（最大 40V 絕對值）
• 高輸出電流能力：8A 峰值
• 低 MOSFET 導通電阻
  • 95 mΩ R DS（開） （HS + LS） 在 T 處 一個 = 25°C
• 低功耗睡眠模式
  • V時為3μA（最大值） 虛擬機 = 24伏，T 一個 = 25°C
• 速度環路精度：3%（內部時鐘）和1%（外部時鐘基準）
• 靈活的設備配置選項
  • MCT8316AV：我^2^C 接口 （EEPROM）
  • MCT8316AT：基于硬件引腳的配置
• 支持高達 100kHz 的 PWM 頻率，支持低電感電機
• 不需要外部電流檢測電阻
• 內置 3.3V ±5%、20mA LDO 穩壓器
• 內置3.3V/5V、170mA降壓穩壓器
• 用于禁用 （Hi-Z） 輸出的專用 DRVOFF 引腳
• 用于緩解 EMI 的擴頻和壓擺率
• 集成保護功能套件
  • 電源欠壓鎖定 （UVLO）
  • 電機鎖檢測（5 種不同類型）
  • 過流保護 （OCP）
  • 熱警告和關斷 （OTW/TSD）
  • 故障狀態指示引腳 （nFAULT）
  • 通過 I 進行可選故障診斷^2^C接口

參數

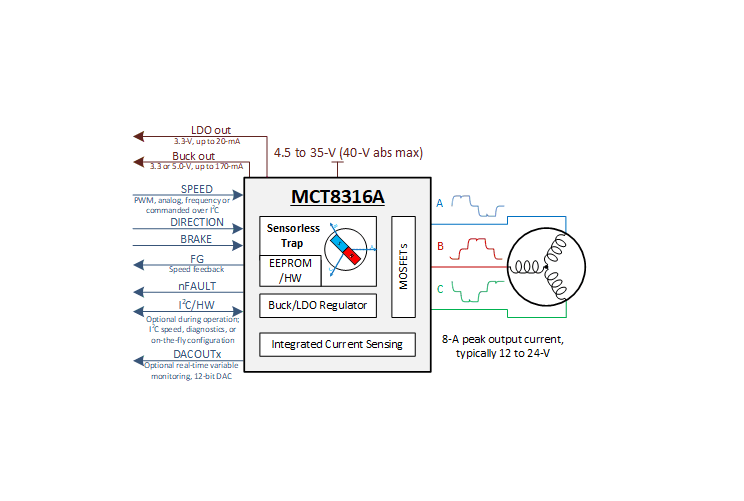

方框圖

?1. 產品概述?
MCT8316A是德州儀器（TI）推出的一款高性能三相無刷直流（BLDC）電機驅動器，集成了無傳感器梯形控制算法和功率FET，適用于高速（最高3kHz電氣頻率）和快速啟動（<50ms）應用。主要特點包括：

• ?集成驅動與控制?：內置3個半橋驅動器，總RDS(ON)低至95mΩ（高邊+低邊），支持8A峰值電流。
• ?寬電壓范圍?：工作電壓4.5-35V（絕對最大值40V），適用于12-24V電機系統。
• ?靈活配置?：提供I2C（MCT8316AV）和硬件引腳（MCT8316AT）兩種配置接口，支持非易失性EEPROM存儲參數。
• ?高效電源管理?：集成3.3V/5V降壓穩壓器（170mA）和LDO（20mA），可為外部電路供電。

?2. 關鍵特性?

• ?控制算法?：支持120°和150°調制，優化聲學性能；具備動態退磁、主動同步整流（ASR）功能降低損耗。
• ?快速啟動與制動?：啟動時間<50ms，快速制動時間<150ms，支持反向驅動和同步恢復。
• ?多種速度輸入?：支持PWM、模擬電壓、頻率或I2C命令控制。
• ?保護功能?：包括欠壓鎖存（UVLO）、過流保護（OCP）、電機堵轉檢測、熱警告/關斷等。

?3. 應用領域?

• 機器人吸塵電機、摩托車燃油泵
• 家電風扇/泵、汽車散熱風扇
• 醫療CPAP鼓風機等

?4. 封裝與版本?

• ?封裝?：40引腳VQFN（7mm×5mm），帶散熱焊盤。
• ?版本差異?：
  • ?MCT8316AV?：通過I2C配置，支持實時變量監控（12位DAC輸出）。
  • ?MCT8316AT?：硬件引腳配置，簡化設計。

?5. 功能模塊?

• ?電源管理?：集成Buck/LDO穩壓器，支持電感或電阻模式。
• ?驅動輸出?：可調柵極驅動速率（25-200V/μs），死區時間保護。
• ?通信接口?：I2C（僅MCT8316AV）用于參數配置和故障診斷。

?6. 典型應用電路?

• 外部需連接電機、電感/電阻（Buck穩壓器）、電荷泵電容等。
• 提供布局指南和熱設計建議（如RθJA=25.7°C/W）。

?7. 文檔支持?

• 數據手冊包含詳細寄存器映射、電氣特性及典型應用電路。
• 參考設計：EVM GUI、調諧指南等輔助工具。

?總結?：MCT8316A是一款高集成度、高靈活性的BLDC驅動解決方案，適用于需要高速響應和小型化設計的應用場景，通過豐富的保護功能和配置選項提升系統可靠性。
