前 言

安全與安防系統的互聯性和智能化程度正不斷提升。無論是用于監控、威脅檢測、環境監測還是 門禁控制 ，這類設備要實現正常運行，都需 依賴精準且高完整性的數據 。

安全與安防系統在所有工業領域中都至關重要。

專為安全與安防設計的系統，必須 在嚴格的帶寬、延遲及環境耐受度要求下運行 。這類系統通常會實時采集數據、分析數據并依據數據采取行動。 由串擾、插入損耗或屏蔽不良導致的任何信號質量損失 ，都可能影響系統性能，而在各類安全關鍵型應用中，這種情況是不可接受的。

環境與輻射監測

此類系統應用于 核電站、醫療設施或工業區 ，運行環境條件 嚴苛 。連接器必須在熱應力作用下，且在可能暴露于腐蝕性大氣的情況下，仍能保持電氣性能穩定。

此處的信號路徑可能同時包含模擬傳感和高速數字數據鏈路，因此需要 具備混合信號兼容性 。

監控與視頻分析

高分辨率視頻系統會生成大量數據，這些數據通常通過差分高速串行接口傳輸。板對板和板對線纜互連不僅需支持多千兆位鏈路，還 需最大限度降低skew、衰減和反射 。

此外，連接器還需為傳感器、電機或控制器供電，這使得電源完整性和熱設計考量成為其設計過程中的關鍵要素。

門禁控制與生物識別系統

這類系統將指紋識別、人臉識別等設備的模擬輸入與高速數字處理相結合。

系統的可靠運行通常依賴于 具備高插拔次數壽命的耐用連接器 ；同時，穩固的鎖扣結構可在惡劣環境或高使用頻率場景中，防止出現接觸不良的情況。

移動式與遠程儀表

手持式安全檢測系統在諸多場景中已十分常見。

隨著現代無線通信技術的發展，移動式或遠程系統的應用也日益普及。可穿戴檢測系統和無人駕駛飛行器的應用場景廣泛，從現場巡檢到應急響應均有涉及。在這些應用場景中， 連接器需具備小巧輕便的特點，同時需能承受動態環境影響，且不影響信號性能 。

如何選擇合適的連接器

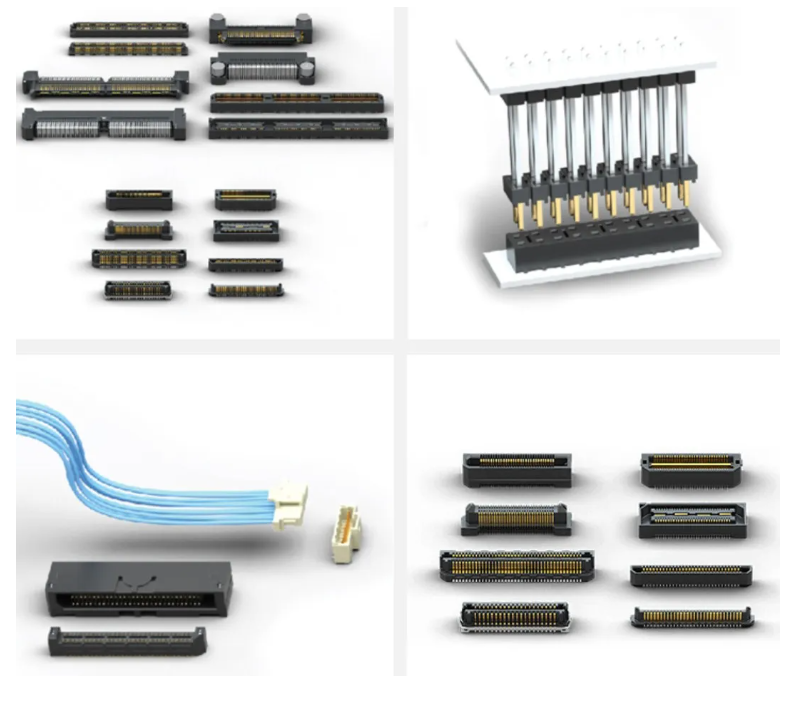

要使安全儀表系統達到預期性能，可通過多種方式實現：高速板對板開針場陣列為設計人員提供了 靈活性 ，可用于連接差分信號或單端信號。設計時必須 重點關注布局 ， 以最大限度縮短過孔殘樁（via stubs），并確保整個信號路徑的阻抗匹配 。

對于工作在毫米波頻段（ 30 GHz及以上 ）的系統， 板與線纜之間的過渡至關重要 。采用短路徑、等長匹配的模塊化測試點系統，有助于 降低插入損耗和抖動 。

在電磁干擾（EMI）較強或需使用長距離線纜的環境中，連接器和線纜的屏蔽方案必須 符合系統級接地和隔離要求 。當信號完整性至關重要時，雙屏蔽同軸電纜和金屬外殼連接器能提供更優異的屏蔽效果。

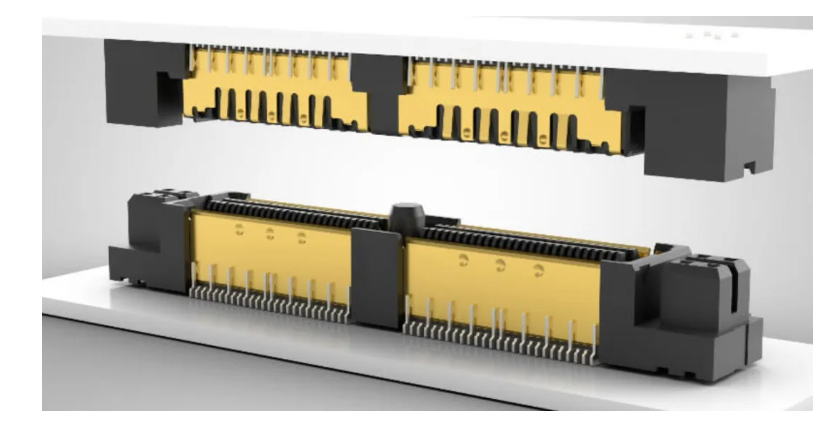

帶有可選屏蔽功能的Samtec Rugged Q2連接器系統

許多行業的工作環境條件惡劣，這意味著連接器的耐用性設計十分重要。 鎖扣機構、應變消除裝置和高插拔壽命特性 ，非常適合那些需頻繁操作、運輸或維護的系統。 材料選擇和接觸表面鍍層對連接器的長期可靠性有著顯著影響 。

如今，安全與安防儀表正日益朝著數據驅動、分布式部署的方向發展，且應用于動態環境中。這類系統中使用的互連產品， 不僅需滿足高速、混合信號傳輸?shù)男枨?，還需適應實際應用中的機械環境和自然環境條件 。

Samtec連接器

Samtec擁有一系列適用于儀表領域的互連解決方案，我們專屬的“安全與安防” 頁面詳細介紹了Samtec的相關解決方案。
