IDC線纜組件是Samtec客戶的熱門選擇。IDC（絕緣位移連接器）線纜組件——也稱為絕緣穿刺接觸件（IPC），是一種電連接器，其設計通過特定的連接工藝，使一個或多個在特殊部位進行過針對性銳化的刀片穿過絕緣層與絕緣電纜的導體連接，無需在連接前剝?nèi)w的絕緣層。

IDC線纜組件的優勢

使用IDC線纜組件有諸多優勢：

首先，組裝相對快速簡便，可同時端接多根導線，省去了每根導線的剝線、壓接和焊接步驟。

其次，批量端接工藝加快了組裝速度，減少了人工成本，進一步提升了組裝效率。

第三，由于組裝所需人工較少，因此具有成本效益。

緊固性：大多數連接器本體設計包含將連接器上蓋與底座鎖定的卡扣，線纜通常還配有某種類型的應變消除裝置（后文將詳細介紹）。

與緊固性相關的是可靠性：在制造符合生產標準和工藝要求的前提下，連接器刀片會與導體形成冷焊，建立可靠的氣密性連接。

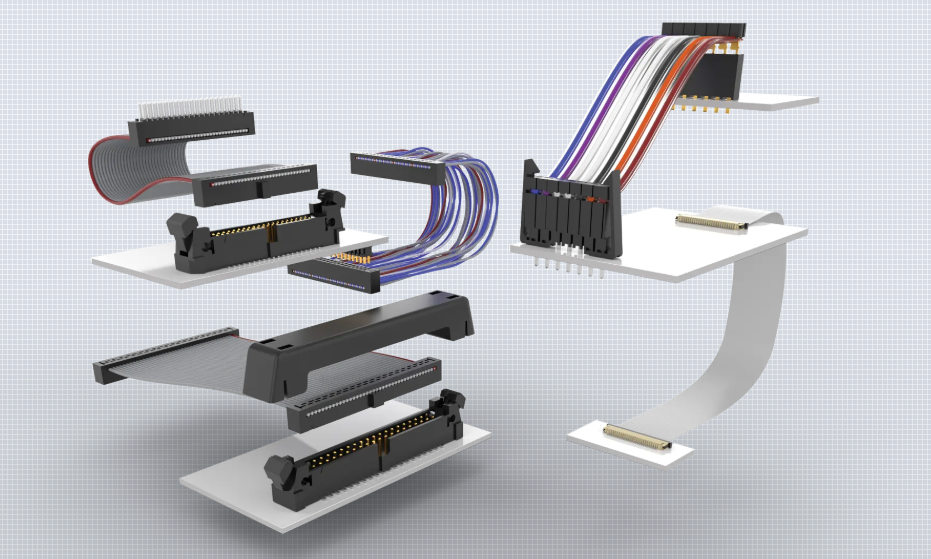

Samtec擁有多種板級IDC線纜組件系統。除了成本和效率優勢外，Samtec IDC連接器解決方案還兼具可靠性與緊固性。

可靠的接觸性能

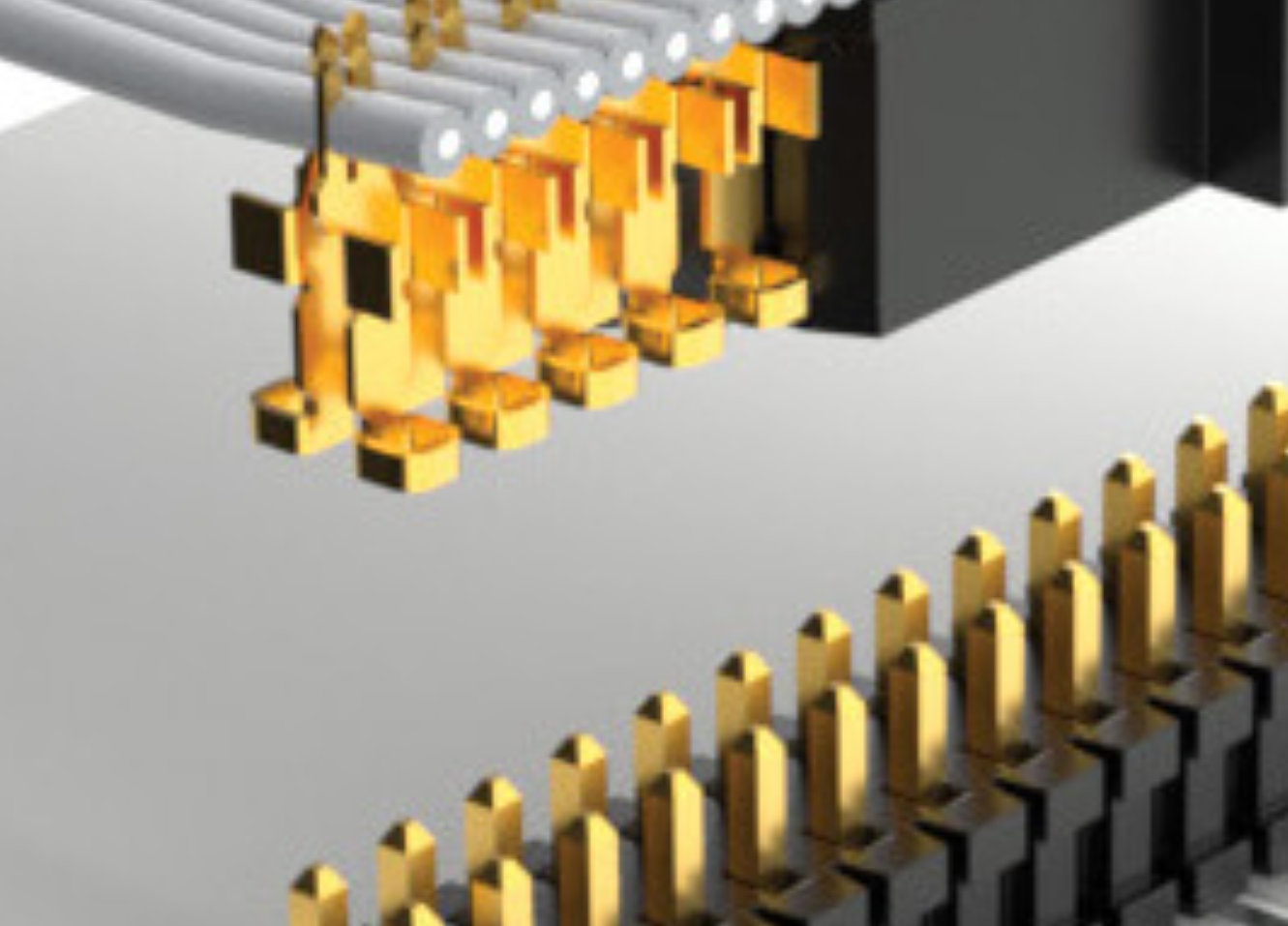

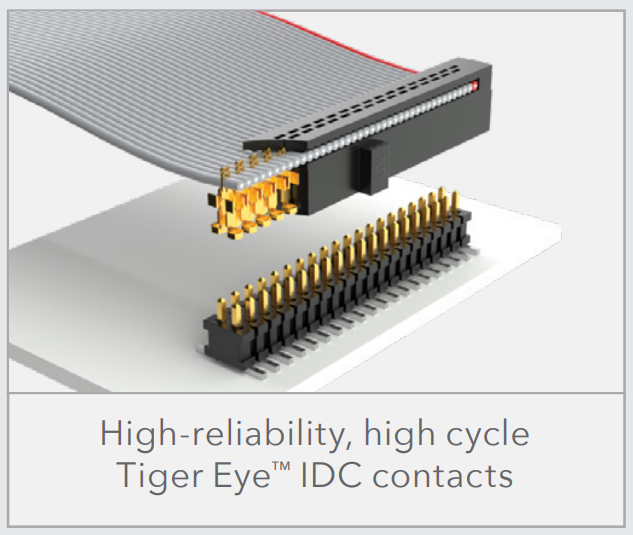

接觸系統是連接器性能的關鍵。Samtec大多數IDC連接器系統采用Tiger Eye觸點。Tiger Eye觸點結構堅固，適用于高可靠性和高插拔次數的應用場景。

Tiger Eye觸點的可靠性源于其多觸點設計。例如，F(xiàn)FSD線纜組件上的接觸件有四個接觸點。

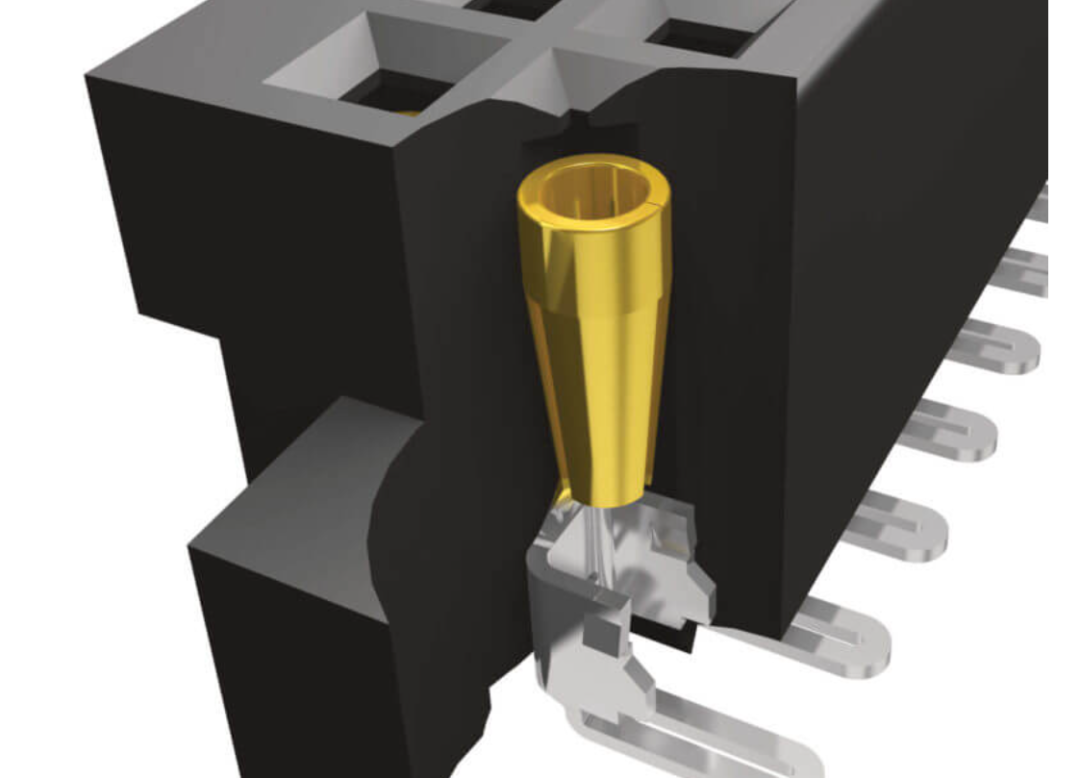

Tiger Eye觸點系統的基材為經過熱處理的鈹銅。鈹銅優異的彈性性能使其非常適合高插拔次數的應用，成型并硬化后，能在多種環境下保持形狀穩定。

接觸件的配接面位于每個觸點的平整光滑側面。光滑表面可減少鍍層所受壓力，從而支持更多插拔次數，同時降低接觸電阻，延長鍍層使用壽命。

兼顧耐用

Samtec IDC 連接器系統具有出色的緊固性。

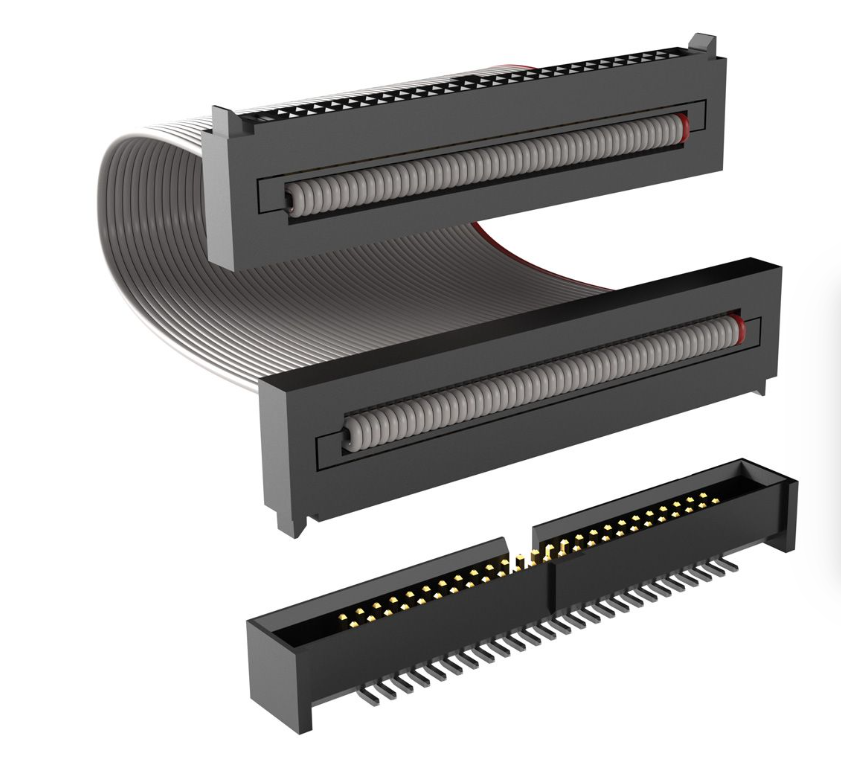

帶可選應變消除裝置的Samtec IDC連接器：

首先，大多數Samtec IDC連接器配備側鎖或應變消除卡扣，將上蓋固定在連接器底座上。這種強制鎖定設計確保在將線纜組件從板級端子排上拔下時，上蓋與底座（兩者均為絕緣體）不會分離，同時上蓋與底座的牢固連接也能保護線纜與接觸件的端接部位。

其次，為增強可靠性和緊固性，還提供可選的應變消除裝置，可保護線纜免受拉扯、彎曲、 zipper（線纜內芯線因受力不均而逐根分離的現象）效應或其他形式的應力損傷。

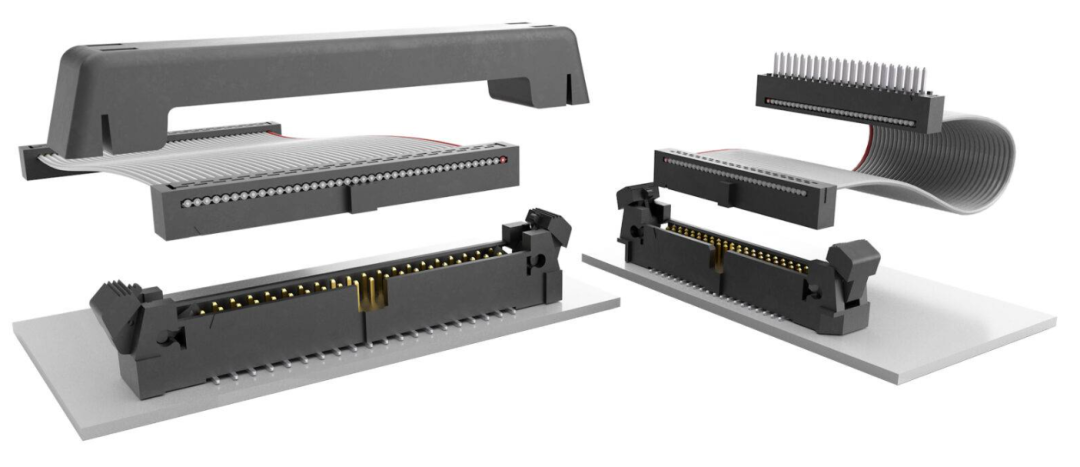

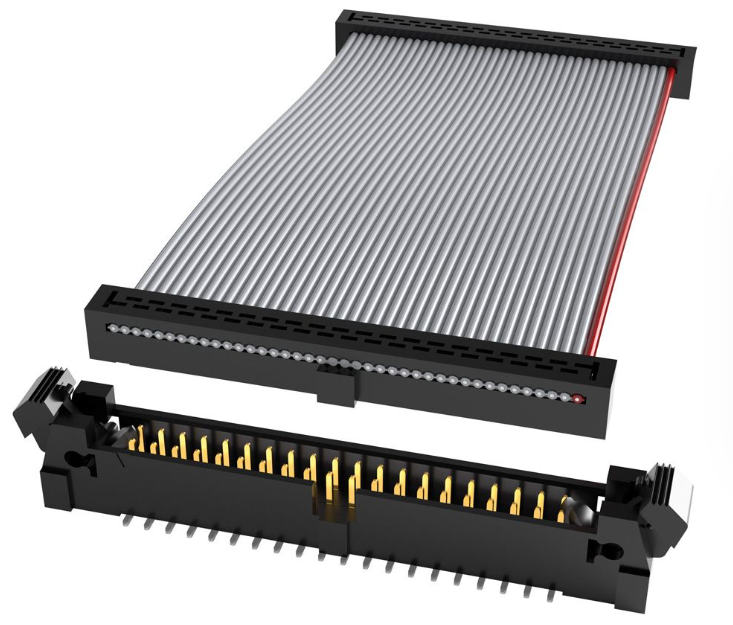

彈出式插頭座是兩端帶有彈出卡扣的板級端子排。彈出卡扣不僅能增強安全性，確保線纜組件與端子排穩定連接，更重要的是（這也是其得名的原因），可在不損壞連接器或?qū)ζ湓斐蓱Φ那闆r下，輕松可靠地拔下線纜連接器：彈出卡扣向上推線纜連接器的底部，避免了向上拉扯已配接的線纜組件時對板級連接器造成的應力。

彈出式插頭座還采用帶防護罩設計和防呆設計。

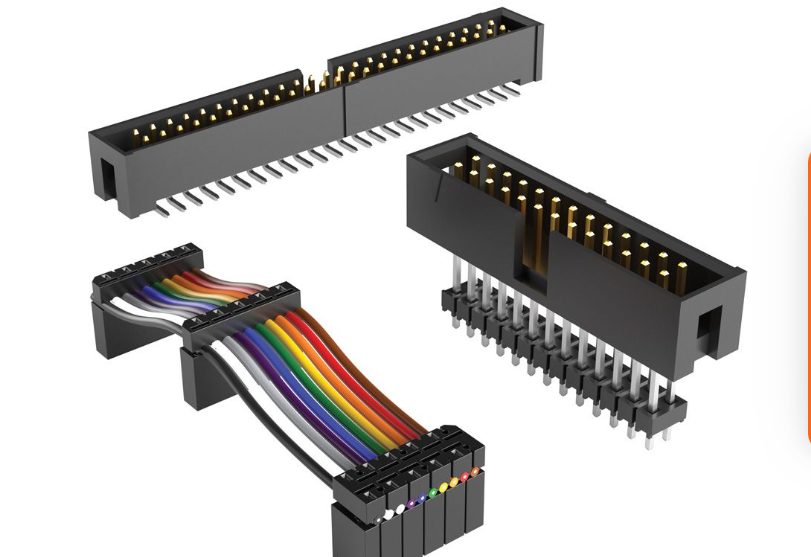

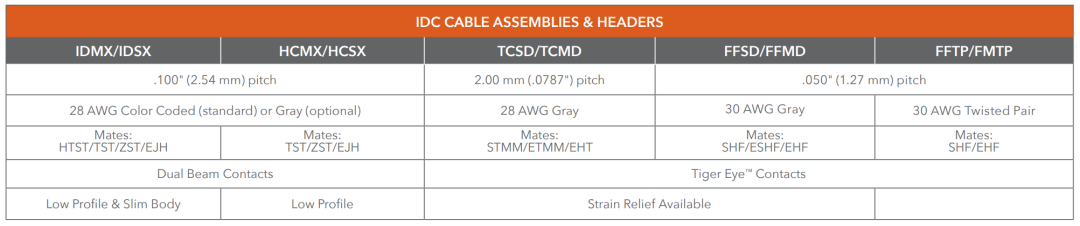

Samtec IDC連接器產品

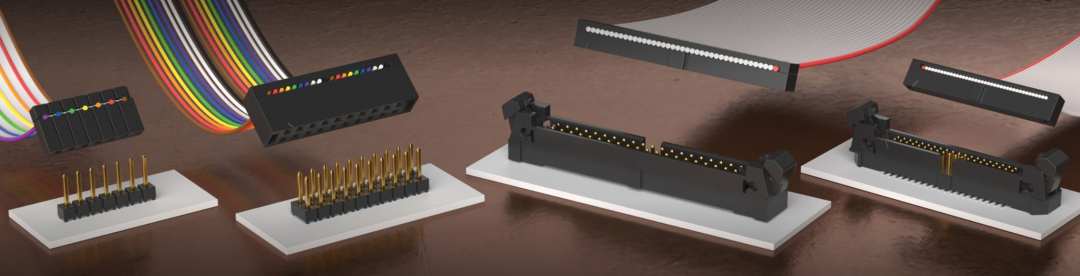

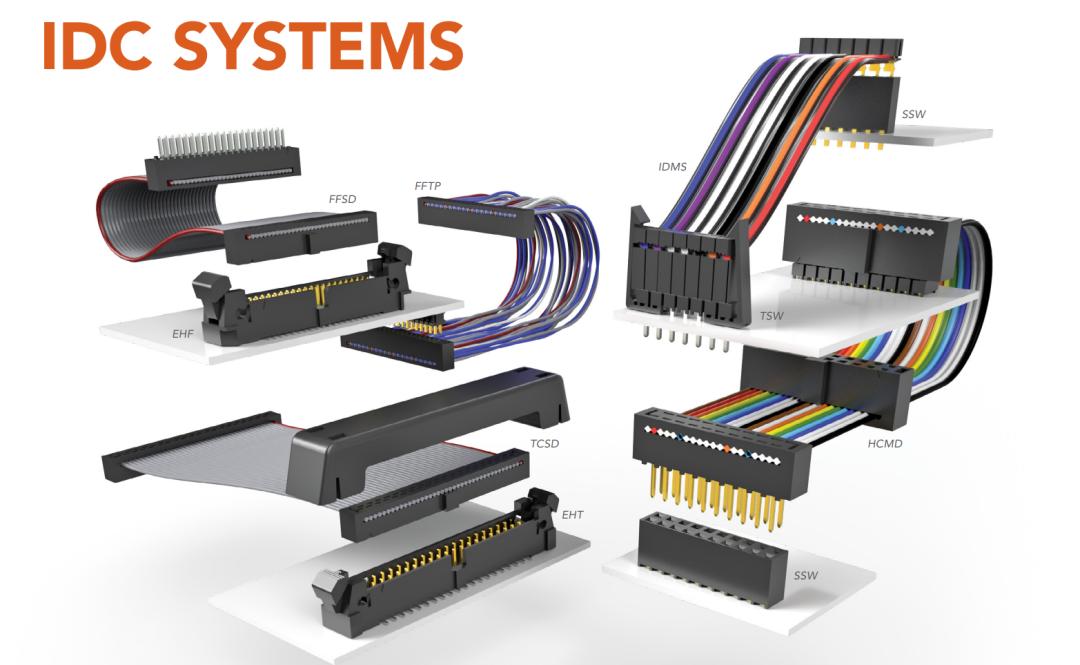

以下是所有Samtec IDC連接器產品的概述以及部分產品展示。

0.050 英寸（1.27 毫米）間距

FFSD 插座線纜組件

FFMD 端子（公頭）線纜組件

EHF 彈出式插頭座

SHF 帶防護罩端子

2.00 毫米間距

TCSD 插座線纜組件

TCMD 端子（公頭）線纜組件

EHT 彈出式插頭座

ETMM 帶防護罩端子

0.100 英寸（2.54 毫米）間距

HCSD 雙列插座線纜組件

HCSS 單列插座線纜組件

HCMD 雙列端子（公頭）線纜組件

HCMS 單列端子（公頭）線纜組件

EJH 適用于 HCSD 的彈出式插頭座（需配合 EJH-02 使用）

TST 適用于 HDSD 的帶防護罩端子排

請聯系Samtec中國的技術團隊，我們將不遺余力提供解決方案的支持。
