Microchip Technology WBZ351 Curiosity板 (EV19J06A) 是一個開發平臺，支持對Microchip的WBZ351PE BLUETOOTH?低功耗和Zigbee ? 射頻模塊的特性、功能和接口進行快速原型設計和演示。該板通過PICkit? 板載4 (PKOB4) 調試器接口提供集成編程/調試。WBZ351 Curiosity板支持各種應用，包括無線照明、家居自動化、物聯網 (IoT) 和工業自動化。

數據手冊：*附件：Microchip Technology WBZ351 Curiosity板 (EV19J06A)數據手冊.pdf

特性

• USB或鋰聚合物電池供電
• 使用基于Microchip SAME70 MCU的PKOB4的板載編程器/調試電路
• Microchip MCP73871鋰離子/鋰聚合物電池充電器（帶電源路徑管理功能）
• 板載USB轉UART串行轉換器，帶基于Microchip MCP2200的硬件流控制
• 可使用MikroElectronika click適配器板擴展功能的mikroBUS插座
• 用于連接QT7/T9 XPRO套件的XPRO接頭，評估和演示WBZ351PE模塊的觸摸功能
• 連接到脈寬調制 (PWM) 的RGB LED
• 1個復位開關
• 2個用戶可配置按鈕
• 1個用戶LED
• 用于WBZ351PE模塊的32.768kHz SOSC晶體

正面概覽

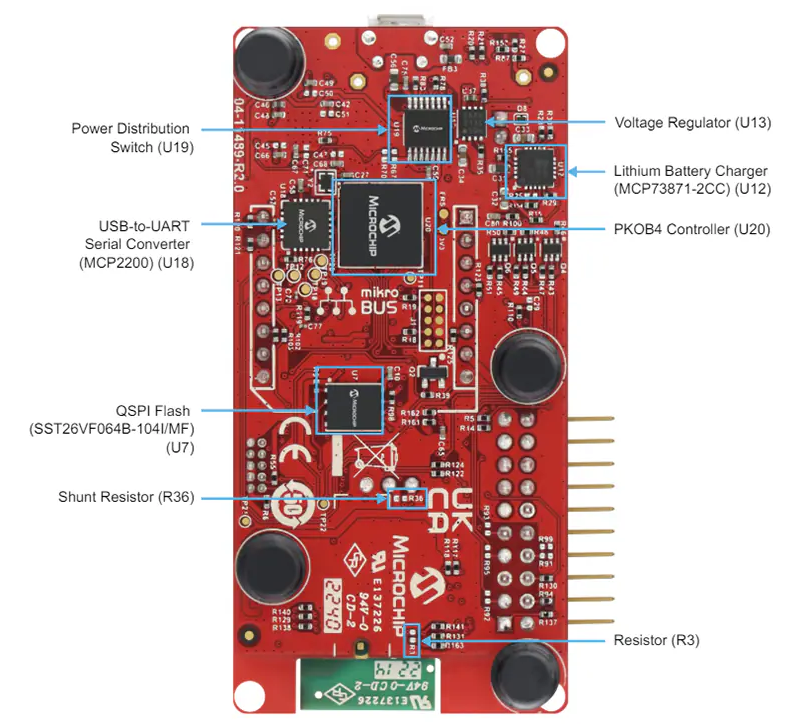

背面概覽

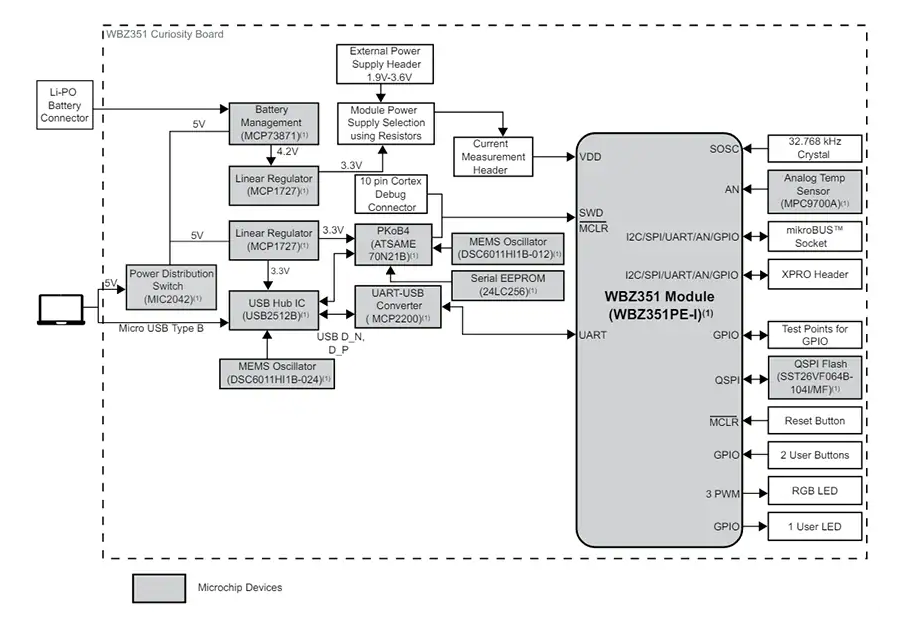

框圖

WBZ351 Curiosity開發板技術解析與應用指南

一、產品概述與核心特性

Microchip Technology推出的WBZ351 Curiosity開發板(EV19J06A)是一款專為快速原型開發設計的評估平臺，基于WBZ351PE模塊構建，該模塊集成了藍牙低功耗(BLE)5.2和Zigbee無線通信功能。開發板通過USB接口即可實現供電和編程，極大簡化了開發流程。

?核心特性包括?：

• 板載PKOB4調試器，無需額外編程工具
• 支持mikroBUS Click擴展接口和Xplained Pro擴展頭
• 集成64Mb QSPI閃存和溫度傳感器
• 多種供電方式：USB或鋰聚合物電池(4.2V)
• 板載RGB LED和用戶可編程LED
• 支持觸摸功能評估(需配合QT7 XPRO套件)

二、硬件架構深度解析

2.1 電源管理系統

開發板采用雙電源路徑設計，通過MCP73871電池管理IC實現USB與電池供電的自動切換。關鍵電源組件包括：

• ?MCP1727 LDO穩壓器?：提供3.3V模塊工作電壓
• ?MIC2042電源分配開關?：管理5V電源分配
• ?電流測量接口?：通過J5頭可測量模塊電流消耗

電源設計支持1.9-3.6V外部電源輸入，但需注意QSPI閃存和溫度傳感器僅支持2.3-3.6V工作電壓范圍。

2.2 無線模塊接口

WBZ351PE模塊采用LGA封裝，主要接口包括：

• ?SWD調試接口?：通過10針接頭(J36)支持外部調試器
• ?QSPI接口?：連接SST26VF064B閃存(64Mb容量)
• ?UART接口?：通過MCP2200實現USB轉串口功能
• ?32.768kHz晶體?：為模塊提供低功耗時鐘源

2.3 擴展接口設計

? mikroBUS接口(J4) ?提供：

• 完整的SPI、I2C、UART接口
• 模擬輸入和PWM輸出
• 中斷引腳和復位控制

? XPRO接口(J20) ?支持：

• Microchip QT7/T9觸摸擴展板
• 自電容觸摸評估功能
• 多路LED狀態指示

三、軟件開發環境搭建

3.1 工具鏈要求

• ?MPLAB X IDE? v5.50或更高版本
• ?MPLAB XC32編譯器? v2.40或更高
• ?藍牙數據(MBD)手機應用?：用于OOB演示

3.2 典型開發流程

1. 通過USB連接開發板至PC
2. 在MPLAB X中創建新項目
3. 配置WBZ351PE模塊參數：
   • 無線協議棧選擇(BLE/Zigbee)
   • 外設初始化(SPI、I2C等)
   • 功耗管理設置
4. 編譯并下載固件
5. 通過PKOB4進行實時調試

四、典型應用場景

4.1 智能家居控制

利用板載無線模塊可實現：

• 無線照明控制(BLE/Zigbee)
• 門鎖和報警傳感器
• 溫控器與墻開關

4.2 工業物聯網

• 設備狀態監測(結合溫度傳感器)
• 無線數據采集
• 低功耗遠程控制

4.3 人機交互開發

• 通過XPRO接口擴展觸摸功能
• RGB LED狀態指示
• 用戶按鍵控制

五、關鍵設計注意事項

1. ?電池使用限制?：
   • 當電池電壓接近3.1V時，低電量指示燈將激活
   • 建議使用充滿電的電池(4.2V)進行評估
2. ?外設電壓限制?：
   • QSPI閃存工作范圍2.3-3.6V
   • 溫度傳感器工作范圍2.3-3.6V
   • LED亮度在較低電壓下會降低
3. ?RF性能優化?：
   • 保持天線區域清潔
   • 避免金屬物體靠近天線
   • 遵循模塊的PCB布局建議

六、調試與問題解決

6.1 PKOB4恢復方法

當調試器無響應時：

1. 短接板上ERS和3.3V測試點10秒
2. 在MPLAB X中選擇"Debug > Hardware Tool Emergency Boot Firmware Recovery"
3. 按提示完成恢復過程

6.2 常見問題處理

• ?編程失敗?：檢查J5跳線設置，確認R36電阻狀態
• ?串口通信異常?：驗證MCP2200驅動安裝和波特率設置
• ?無線連接不穩定?：檢查天線連接和周圍RF環境
