Microchip Technology WBZ450 Curiosity板 (EV22L65A) 是一個高效的模塊化開發平臺，支持快速原型設計，并演示Microchip WBZ450PE藍牙?低功耗和Zigbee ? 射頻模塊的特性、功能和接口。 EV22L65A板通過PICkit? 板載4 (PKOB4) 調試器接口提供集成編程/調試功能。該板需要一根Micro-USB電纜為電路板上電和編程。

數據手冊：*附件：Microchip Technology WBZ450 Curiosity板 (EV22L65A)數據手冊.pdf

概述

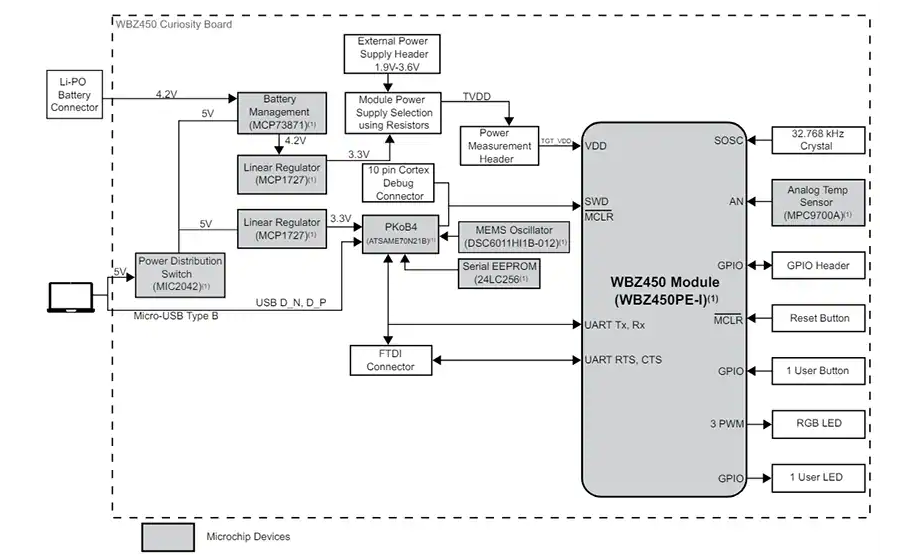

框圖

WBZ450 Curiosity Board技術解析：基于數據手冊的無線開發平臺深度解讀

一、平臺概述與核心特性

Microchip的WBZ450 Curiosity Board（型號EV22L65A）是一款集成藍牙低功耗（BLE）和Zigbee的多協議開發平臺，其核心模塊WBZ450PE支持雙模無線通信。根據數據手冊，該板具備以下技術亮點：

1. ?硬件架構創新?
   • 采用PKOB4板載調試器，僅需Micro-USB電纜即可完成供電和編程
   • 雙電源設計：支持USB（5V/500mA）或4.2V鋰聚合物電池供電，配備MCP73871充電管理IC
   • 關鍵組件：32.768kHz晶振（Y2）、MCP9700A溫度傳感器、RGB PWM LED（D3）及用戶可編程LED（D4）
2. ?無線通信能力?
   • WBZ450PE模塊基于ARM Cortex-M4F內核，支持2.4GHz頻段
   • 典型應用場景：智能照明（BLE/Zigbee）、工業自動化、IoT邊緣節點

二、硬件設計解析（基于DS50003639A文檔）

1. ?電源管理系統?
   • 雙LDO架構：兩路MCP1727-3302E穩壓器分別供給射頻模塊（3.3V）和調試電路（3.3V）
   • 外部電源接口（J3）支持1.9-3.6V輸入，通過R10/R17電阻配置切換電源路徑
   • 電池管理特性：充電狀態通過LD1指示燈顯示（紅色充電/綠色滿電/紅色低電量）
2. ?調試接口設計?
   • 標準ARM SWD 10針接口（J10），支持外部調試器連接
   • 虛擬串口功能：PKOB4內置USB-UART橋接，波特率自適應1.9-3.6V電平
3. ?關鍵外設電路?
   • ?RGB LED驅動?：使用BC847BS三極管陣列，PWM信號來自PA9（紅）、PA10（綠）、PB5（藍）
   • ?溫度檢測?：MCP9700A傳感器輸出連接至PB1（AN5 ADC通道）
   • ?用戶交互?：SW2按鈕通過PB4檢測，支持硬件去抖電路

三、軟件開發支持

1. ?工具鏈要求?
   • MPLAB X IDE v6.15+
   • XC32編譯器 v4.35+
   • 預編程Out-of-Box演示程序（ble_zigbee_light_prov）
2. ?典型開發流程?
   1. 通過MPLAB X配置PPS（外設引腳選擇）
   2. 使用PKOB4調試器設置硬件斷點
   3. 利用SWO引腳（PB7）實現實時跟蹤
   4. 通過虛擬串口（PA5/PA6）輸出調試信息

四、設計注意事項

1. ?電源限制?
   • 使用電池供電時，當電壓接近3.3V LDO最低輸入閾值（3.1V）需及時充電
   • 外部電源模式下，溫度傳感器需保持2.3-3.6V工作電壓
2. ?認證要求?
   • 模塊已通過FCC（2ADHKWBZ450）和CE認證
   • 天線安裝需保證8cm以上人體距離（FCC輻射規范）

五、擴展應用建議

1. ?多協議開發?：利用WBZ450PE的共存引擎實現BLE-Zigbee雙模通信
2. ?低功耗優化?：通過32.768kHz晶振和RTCC模塊實現μA級休眠
3. ?工業場景適配?：結合板載硬件流控制UART（J8接口）構建可靠串口通信
