Microchip Technology SAM E54 Curiosity Ultra開發板 (EV66Z56A) 具有集成的編程器和調試器，因此無需額外硬件即可開始使用?？赏ㄟ^MikroElectronika mikroBUS? Click?適配器板添加功能，通過Microchip PHY子板實現以太網連接，使用Microchip擴展板實現Wi-Fi^?^ 連接功能，以及通過Microchip音頻子板實現音頻輸入和輸出功能。

數據手冊：*附件：Microchip Technology SAM E54 Curiosity Ultra開發板 (EV66Z56A)數據手冊.pdf

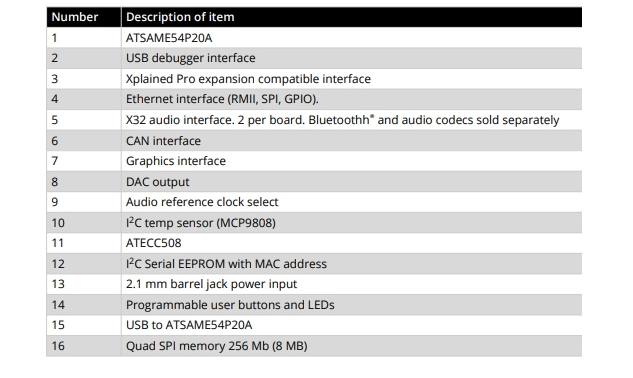

無論是否帶擴展板，Microchip Technology SAM E54 Curiosity Ultra開發板 (EV66Z56A) 均可讓用戶為各種應用進行開發，包括BLUETOOTH^?^ 、音頻、CAN、圖形用戶界面 (GUI)、物聯網 (IoT)、機器人開發和概念驗證 (PoC) 設計。

特性

• ATSAME54P20A、120MHz、1MB閃存、256KB RAM
• 板載調試器 (EDBG)：
  • 實時編程和調試
  • 虛擬COM端口 (VCOM)
  • 數據網關接口 (DGI)
• 一個mikroBUS接口
• 一個X32音頻接口，支持藍牙和音頻
• 以太網接口
• 圖形接口
• Xplained Pro擴展兼容接口
• CAN接口
• 用戶按鈕
• 用戶LED
• 8 MB QSPI存儲器
• Arduino^?^ UNO R3兼容接口

概述

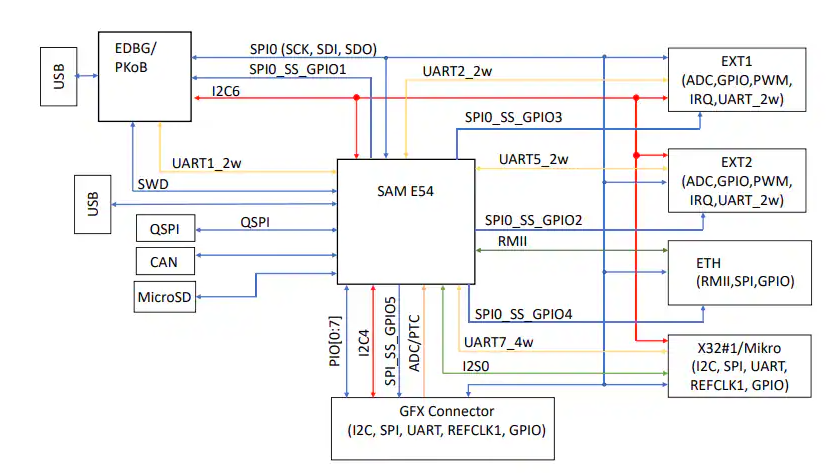

系統方框圖

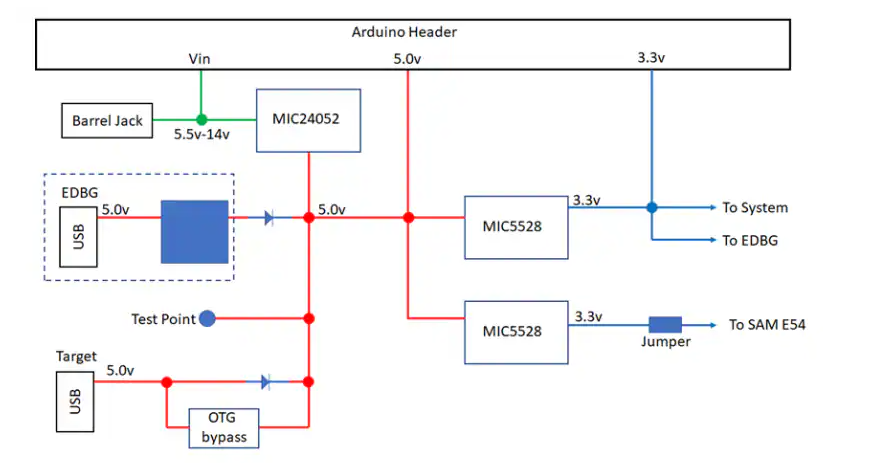

電源框圖

SAM E54 Curiosity Ultra開發板技術解析與應用指南?

?一、核心硬件架構解析?

1. ?主控芯片特性?
   • 搭載?ATSAME54P20A? Cortex-M4F內核MCU（120MHz主頻，1MB Flash，256KB RAM），支持藍牙音頻、CAN總線、GUI等應用場景。
   • 集成?EDBG調試器?，支持實時編程、虛擬串口（VCOM）及數據網關接口（DGI），無需額外調試工具。
2. ?擴展接口設計?
   • ?mikroBUS Click接口?：兼容MikroElektronika Click擴展板，支持快速功能擴展（如傳感器、通信模塊）。
   • ?Xplained Pro標準擴展頭?：20針雙排接口，提供ADC、PWM、I2C、SPI、UART等信號引腳，支持Microchip生態擴展板。
   • ?X32音頻接口?：支持I2S主機/客戶端模式，提供LRCLK、SCK、SDI/SDO等信號，適用于音頻編解碼器連接。
3. ?網絡與圖形能力?
   • ?以太網模塊?：支持RMII和SPI接口，可外接PHY子板（如KSZ8061），適用于IoT網關設計。
   • ? 圖形接口（GFX） ?：68針連接器支持24位并行LCD，集成觸摸屏中斷引腳（IRQ1-IRQ4）和PWM背光控制。

?二、關鍵外設與電路設計?

1. ?電源管理系統?
   • 輸入電壓范圍：?6.5-14V DC?，通過MIC24052 Buck轉換器輸出5V，MIC5528 LDO生成3.3V。
   • 獨立電源域設計：為MCU、外設、USB提供隔離供電，支持電流測量（通過JS203跳線斷開）。
2. ?存儲與安全?
   • ?8MB QSPI Flash?（SST26VF064B）：存儲固件或圖形資源。
   • ?AT24MAC402 EEPROM?：存儲唯一MAC地址，支持I2C接口（默認地址0x56）。
   • ?ATECC608B加密芯片?：提供安全認證功能，適用于物聯網設備身份驗證。
3. ?調試與開發支持?
   • ?EDBG功能?：支持SWD調試、UART日志輸出，LED狀態指示（電源/通信活動）。
   • ?CoreSight跟蹤接口?：通過20針連接器輸出TRACECLK/D0-D3信號，用于實時性能分析。

三、設計注意事項?

1. ?電源噪聲抑制?
   • 每個VDD引腳需就近放置100nF去耦電容，高頻路徑建議增加10nF MLCC。
2. ?信號完整性?
   • QSPI時鐘線（PB10）長度≤50mm，建議串聯39Ω電阻匹配阻抗。
3. ?擴展沖突規避?
   • mikroBUS與X32音頻接口共享部分引腳（如PC12-PC15），需避免同時使用。
