TPS7B4259-Q1 是一款單片、集成式低壓差電壓跟蹤器。該器件采用 8 引腳 HSOIC 封裝。TPS7B4259-Q1 旨在通過線束可靠地為帶有線束的板外傳感器供電，即使在惡劣的汽車環境中也是如此。在如此惡劣的作條件下，線束中的電纜可能會面臨各種故障情況，從而增加故障風險。此類情況包括對地短路、電池短路和過熱。TPS7B4259-Q1 具有針對每種故障情況的集成保護功能，以及反極性保護。該器件采用包含兩個背對背 P 溝道金屬氧化物半導體場效應晶體管 （MOSFET） 的拓?fù)浣Y(jié)構。這種PMOS拓?fù)浣Y(jié)構消除了對外部二極管的需求，否則需要外部二極管來防止反向電流流動。該器件的 150mA 額定電流可能允許單個跟蹤器同時為多個板外傳感器供電。該器件設計用于處理 45V（絕對最大值）輸入電壓，并在汽車負載突降瞬態條件下保持穩定。
*附件：tps7b4259-q1.pdf

TPS7B4259-Q1 具有獨立的使能引腳 （EN） 和電源良好功能，可檢測欠壓和過壓故障情況。通過將EN輸入引腳設置為低電平，TPS7B4259-Q1切換到待機模式。在此模式下，LDO的靜態電流消耗小于3.8μA （最大值）。

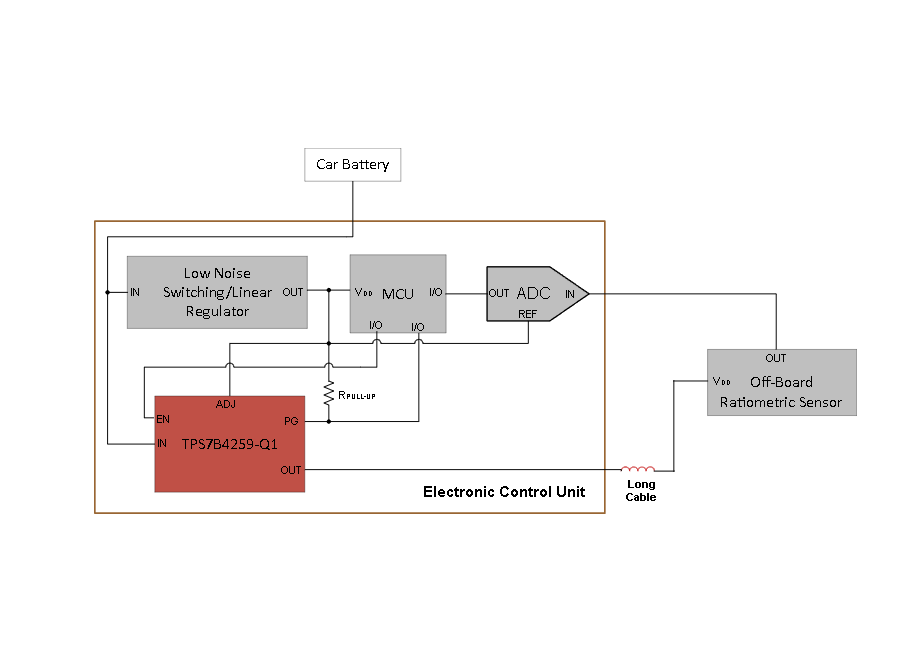

TPS7B4259-Q1 為 ADC 和微控制器 （MCU） 提供針對故障情況的保護緩沖器，同時安全地將電源傳輸?shù)桨逋鈧鞲衅?。施加在可調輸入引腳 （ADJ） 上的基準電壓在 OUT 引腳處以非常嚴格的 6mV （最大值） 容差進行跟蹤。該公差適用于指定線、負載和溫度值的所有變化。對于輸出由ADC采樣的比率傳感器，這種嚴格的跟蹤容差特別有利。該容差驗證了ADC滿量程基準電壓和傳感器電源電壓之間的誤差最小。因此，傳感器測量的比例度得以保持。

如果ADC滿量程基準電壓等于傳感器電源電壓，則將基準電壓直接連接到ADJ引腳。如果傳感器電源低于基準電壓源，則在 ADJ 引腳處使用電阻分壓器。該分壓器有助于降低基準電壓（最小2V）以匹配傳感器電源電壓。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
  • 結溫：–40°C 至 +150°C，TJ
• 寬輸入電壓范圍：
  • 絕對最大范圍：–40V 至 45V
  • 工作范圍：3.3V 至 40V
• 寬輸出電壓范圍：2V 至 40V
• 最大輸出電流：150mA
• 非常嚴格的輸出跟蹤容差：6mV （最大值）
• 低壓差電壓：150mA 時為 250mV
• 獨立的使能引腳功能
• 電源良好功能可檢測欠壓和過壓情況
• 輕負載時低靜態電流：55μA
• 在很寬的陶瓷輸出電容器值范圍內穩定：
  • COUT 范圍：1μF 至 100μF
  • ESR 范圍：1mΩ 至 2Ω
• 集成保護功能：
  • 反向電流保護
  • 反極性保護
  • 過溫保護
  • 防止輸出對地和電源短路
• 采用低熱阻 8 引腳封裝：
  • HSOIC （DDA），RθJA = 48°C/W

參數

方框圖

?1. 核心特性?

• ?汽車級認證?：符合AEC-Q100 Grade 1標準（-40°C至150°C工作溫度）。
• ?寬電壓范圍?：輸入電壓3.3V至40V（絕對最大值45V），輸出電壓2V至40V，支持150mA最大輸出電流。
• ?高精度跟蹤?：輸出與參考電壓（ADJ引腳）的跟蹤誤差僅±6mV（最大值）。
• ?低功耗?：靜態電流55μA（輕載時），關斷模式下電流<3.8μA。
• ?集成保護?：
  • 反向電流/極性保護
  • 過溫保護（175°C關斷）
  • 短路保護（磚墻式電流限制）
  • 電源良好（PG）功能監測欠壓/過壓狀態。

?2. 關鍵功能描述?

• ?電壓跟蹤機制?：
  • 輸出直接跟蹤ADJ引腳電壓（需≥2V），可通過電阻分壓實現低于參考電壓的輸出。
  • 軟啟動功能限制浪涌電流。
• ?保護機制?：
  • ?反向電流保護?：背靠背PMOS結構阻止VOUT>VIN時的反向電流（響應時間10μs）。
  • ? 電源良好（PG） ?：開漏輸出，需外接上拉電阻，監測輸出是否偏離ADJ電壓±80mV（典型值）。
  • ?UVLO?：輸入電壓低于2.7V（典型值）時關閉輸出。

?3. 典型應用場景?

• 汽車傳感器供電（壓力、溫度、排氣傳感器等）。
• 車身控制模塊（BCM）、區域控制模塊（ZCM）。
• 長線纜供電場景（抗短路干擾）。

?4. 封裝與熱性能?

• ?封裝?：8引腳HSOIC（DDA），尺寸6mm×4.9mm，熱阻48°C/W。
• ?熱管理?：建議將散熱焊盤接地以優化散熱。

?5. 設計注意事項?

• ?電容選擇?：輸入/輸出電容推薦1μF至100μF陶瓷電容（ESR范圍1mΩ至2Ω）。
• ?布局建議?：輸入/輸出電容需靠近引腳放置，ADJ引腳需并聯0.1μF電容抗干擾。
• ?使能控制?：EN引腳需避免浮空，低電平（<0.8V）關斷器件。

?6. 性能參數?

• 壓降電壓：250mV（150mA負載時）。
• PSRR：80dB（100Hz）。
• 輸出噪聲：150μVRMS（10Hz-100kHz帶寬）。

?文檔結構?
包含特性、引腳定義、電氣特性、典型曲線、功能詳解（含框圖）、應用設計指南及封裝信息，覆蓋器件全生命周期設計需求。
