LMX243x 器件采用專有的數字相位鎖環技術，可生成 非常穩定、低噪聲的控制信號，適用于RF和IF壓控振蕩器。射頻 IF頻率合成器包括一個兩電平可編程電荷泵。RF 和 IF PLL 都具有 專用快速鎖定電路，集成超時計數器，只需一個字 寫入以通電或更改頻率。

LMX243x 器件是集成了 雙模預分頻器。5 GHz LMX2434 RF 可選擇 32/33 或 16/17 預分頻比 合成器。LMX2430和LMX2433 RF 均可選擇 8/9 或 16/17 預分頻比 合成。IF 電路包含一個 8/9 或 16/17 預分頻器。
*附件：lmx2430.pdf

串行數據通過三線接口（DATA、LE、CLK）傳輸?shù)皆O(shè)備。 低壓邏輯接口允許直接連接到1.8V器件。電源電壓從 2.25 起 支持 V 至 2.75 V。

特性

• 低電流消耗
  • LMX2430 （RF/IF）：2.8 mA/ 1.4 mA
  • LMX2433 （RF/IF）：3.2 mA/ 2 mA
  • LMX2434 （RF/IF）：4.6 mA/ 2.4 mA
• 2.25V 至 2.75V 工作電壓
• 同步/異步斷電
• 多種 PLL 選項：
  • LMX2430 （RF/IF）：3 GHz /0.8 GHz
  • LMX2433 （RF/IF）：3.6 GHz /1.7 GHz
  • LMX2434 （RF/IF）：5 GHz /2.5 GHz
• 可編程電荷泵電流電平
  • RF 和 IF：1 或 4 mA
• 帶集成超時計數器的快速鎖
• 數字濾波鎖檢測輸出
• 模擬鎖檢測（推挽/漏極開路）
• 1.8V MICROWIRE邏輯接口

參數

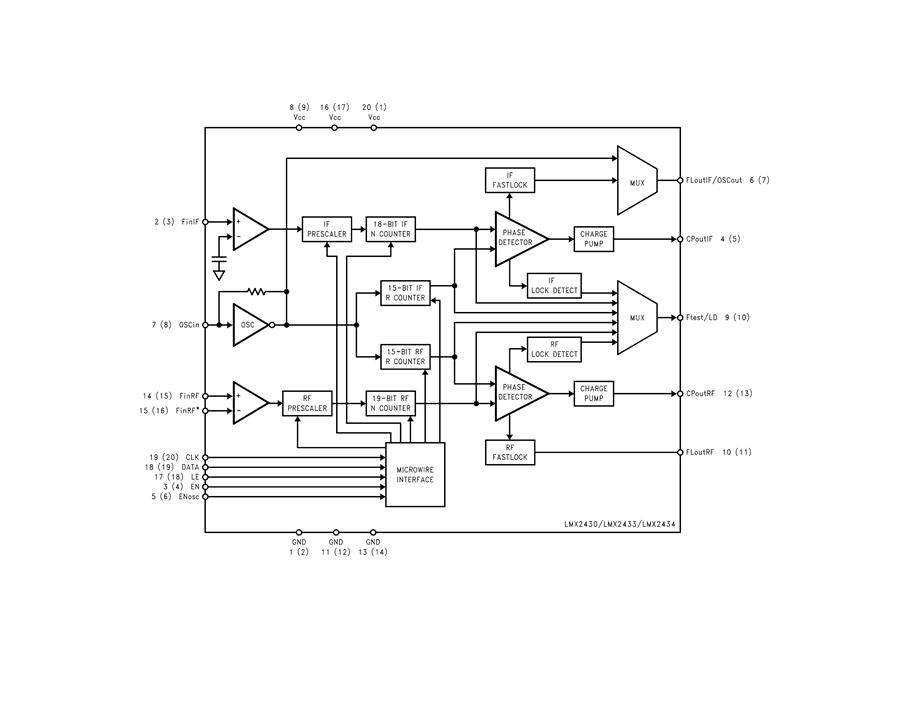

方框圖

?1. 產品概述?
LMX2430/LMX2433/LMX2434是德州儀器（TI）推出的PLLatinum?系列雙高頻合成器，專為射頻個人通信設計。核心特點包括：

• ?低功耗?：工作電流低至1.4 mA（LMX2430 IF模式），支持2.25V至2.75V寬電壓范圍。
• ?高頻性能?：支持最高5 GHz（LMX2434 RF）和2.5 GHz（LMX2434 IF）的合成頻率。
• ?靈活配置?：可編程電荷泵電流（1/4 mA）、快速鎖定功能及多模式鎖相檢測輸出。

?2. 關鍵特性?

• ?雙PLL架構?：獨立RF/IF合成器，支持差分/單端輸入，集成預分頻器（如32/33、16/17等）。
• ?接口兼容性?：1.8V MICROWIRE串行接口，適配低功耗邏輯電平。
• ?鎖相檢測?：提供數字濾波、模擬推挽/開漏多種鎖相狀態輸出。

?3. 應用領域?

• 移動終端（手機、無繩電話）
• 無線數據傳輸設備
• 有線電視調諧器

?4. 技術細節?

• ?電氣特性?：
  • 相位噪聲優化（如LMX2434在4.7 GHz時典型值為-85.6 dBc/Hz @10 kHz偏移）。
  • 電荷泵電流匹配精度±3%，支持寬溫范圍（-40°C至+85°C）。
• ?封裝選項?：20引腳ULGA（3.5×3.5 mm）和TSSOP（6.5×4.4 mm）。

?5. 設計支持?

• 提供評估板測試數據（如輸入阻抗、靈敏度曲線）。
• 包含詳細的寄存器映射（30個控制寄存器）和典型應用電路（如VCO匹配網絡設計）。

?文檔結構?
全文涵蓋特性、規格、測試方法（如電荷泵電流/靈敏度測試）、時序圖及典型參數表，適用于射頻系統工程師快速實現高頻鎖相環設計。
