該LMX2531是一種低功耗、高性能頻率合成器系統，包括 一個完全集成的 delta-sigma PLL 和 VCO，具有完全集成的儲罐電路。第三和第四 桿子也是集成的和可調節的。集成了超低噪聲和高精度 LDO 用于PLL和VCO，可產生更高的電源噪聲抗擾度和更一致的性能。什么時候 結合高質量的參考振蕩器，LMX2531器件產生非常穩定的、 低噪聲本地振蕩器信號，用于無線通信設備中的上變頻和下變頻。 LMX2531器件是一種單片集成電路，采用先進的BiCMOS工藝制造。 該產品的幾個不同版本可適應不同的頻段。
*附件：lmx2531.pdf

特性

• 提供多種頻率選項
  • 請參閱設備信息表
  • 頻率范圍：553 MHz 至 3132 MHz
• PLL 特性
  • 小數N Delta-Sigma調制器階
    數可編程至四階
  • 帶超時
    計數器的 FastLock/周期滑移減少
  • 部分集成、可調環路濾波器
  • 極低的相位噪聲和雜散
• VCO 特性
  • 集成儲罐電感器
  • 低相位噪聲
• 其他功能
  • 2.8V 至 3.2V 工作電壓
  • 低工作電流
  • 低掉電電流
  • 1.8V MICROWIRE支持
  • 36引腳6mm×6mm×0.8mm WQFN封裝

參數

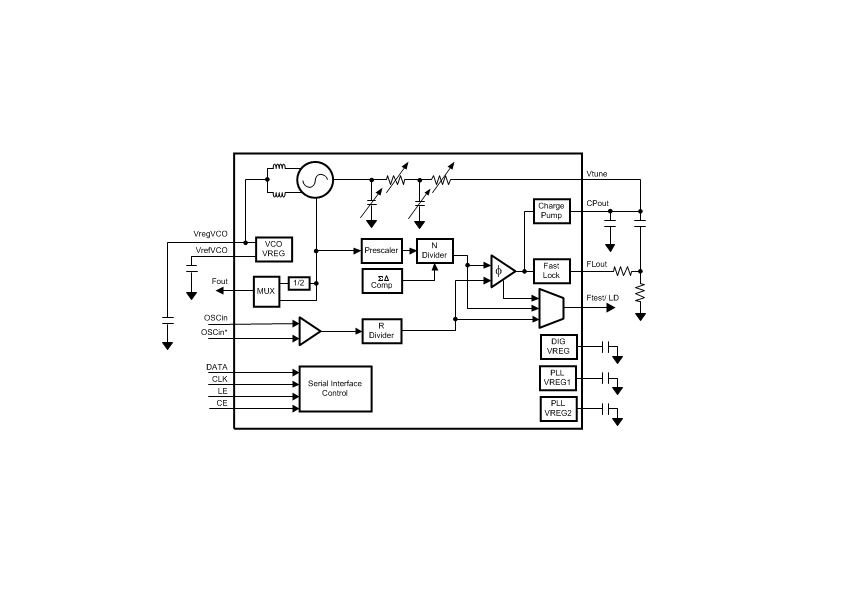

方框圖

?1. 產品概述?
LMX2531是德州儀器（TI）推出的低功耗、高性能頻率合成器系統，集成壓控振蕩器（VCO）和部分可調環路濾波器。其核心特點包括：

• ?頻率范圍?：支持553 MHz至3132 MHz（具體頻段因型號而異）。
• ?PLL特性?：支持分?jǐn)?shù)N分頻Δ-Σ調制器（最高四階）、快速鎖定功能、低相位噪聲和雜散。
• ?VCO特性?：集成諧振電感，相位噪聲低。
• ?其他特性?：工作電壓2.8V–3.2V，支持1.8V MICROWIRE接口，36引腳WQFN封裝。

?2. 關鍵功能?

• ?多頻段選項?：提供16種型號覆蓋不同頻段（如LMX2531LQ1146E至LMX2531LQ3010E）。
• ?應用領域?：蜂窩基站、無線局域網（WLAN）、衛星通信、汽車電子、測試設備等。
• ?集成設計?：包含PLL、VCO、LDO穩壓器，提升電源噪聲抑制能力。

?3. 技術參數?

• ?電氣特性?：
  • 工作電流：34–52 mA（分頻器禁用時），功耗低至7 μA（待機模式）。
  • 相位噪聲：典型值-96 dBc/Hz @10 kHz偏移（以LMX2531LQ1146E為例）。
  • 輸出功率：0至7 dBm（50Ω負載）。
• ?溫度穩定性?：允許溫度漂移65°C–125°C（需重新編程R0寄存器保持鎖定）。

?4. 接口與控制?

• ?數字接口?：支持MICROWIRE協議（DATA/CLK/LE/CE引腳），時序要求嚴格（如時鐘脈寬≥25 ns）。
• ?編程模式?：通過寄存器配置分頻比、電荷泵電流等參數，需注意OSCin頻率相關設置（XTLSEL/XTLDIV位）。

?5. 設計注意事項?

• ?環路濾波器?：部分集成，需外接無源元件調整。
• ?頻率校準?：溫度變化超過閾值時需重新加載R0寄存器以確保鎖定。
• ?諧波抑制?：二次諧波典型值-35 dBc，三次諧波-25 dBc。

?6. 文檔結構?
包含特性、引腳定義、電氣規格、寄存器映射（21個寄存器）、應用電路及布局指南，完整覆蓋硬件設計與軟件配置需求。

?總結?：LMX2531適用于高穩定性、低噪聲的射頻系統設計，其高度集成化與靈活配置能力使其在通信與測試領域具有顯著優勢。
