LMX2502和LMX2512是高度集成、高性能、低功耗頻率合成器系統，針對韓國PCS和韓國蜂窩CDMA（1xRTT，IS-95）手機進行了優化。使用專有的數字鎖相環技術，LMX2502和LMX2512生成非常穩定、低噪聲的本地振蕩器信號，用于無線通信設備中的上下轉換。

LMX2502和LMX2512包括壓控振蕩器 （VCO）、環路濾波器和基于 Δ Σ 調制器的小數 N RF PLL。這些模塊協同形成一個閉環射頻合成器系統。LMX2502支持韓國 PCS 頻段，LMX2512 支持韓國蜂窩頻段。
*附件：lmx2502.pdf

LMX2502和LMX2512還包括一個 Integer-N IF PLL。對于更靈活的環路濾波器設計，IF PLL 包括一個 4 電平可編程電荷泵。與外部VCO和環路濾波器一起，LMX2502和LMX2512構成了一個完整的閉環IF合成器系統。

串行數據通過三線 MICROWIRE 接口（DATA、LE、CLK）傳輸?shù)皆O(shè)備。

工作電源電壓范圍為 2.7 V 至 3.3 V。LMX2502和LMX2512具有低電流消耗：2.8 V 時為 17 mA。

LMX2502和LMX2512采用28引腳WQFN封裝。

特性

• 小尺寸
  • 5.0 mm X 5.0 mm X 0.75 mm 28引腳WQFN封裝
• 射頻合成器系統
  • 集成射頻VCO
  • 集成回路濾波器
  • 基于11位Δ Σ調制器的低雜散、低相位噪聲分?jǐn)?shù)N射頻PLL。
  • 10 kHz 頻率分辨率
• IF合成器系統
  • 整數 N IF PLL
  • 可編程電荷泵電流電平
  • 可編程頻率
• 支持各種參考頻率
  • 19.20/19.68兆赫
• 快速鎖定時間：500 μs
• 低電流消耗
  • 2.8 V 時為 17 mA
• 2.7 V 至 3.3 V 工作電壓
• 數字濾波鎖檢測輸出
• 硬件和軟件斷電控制

參數

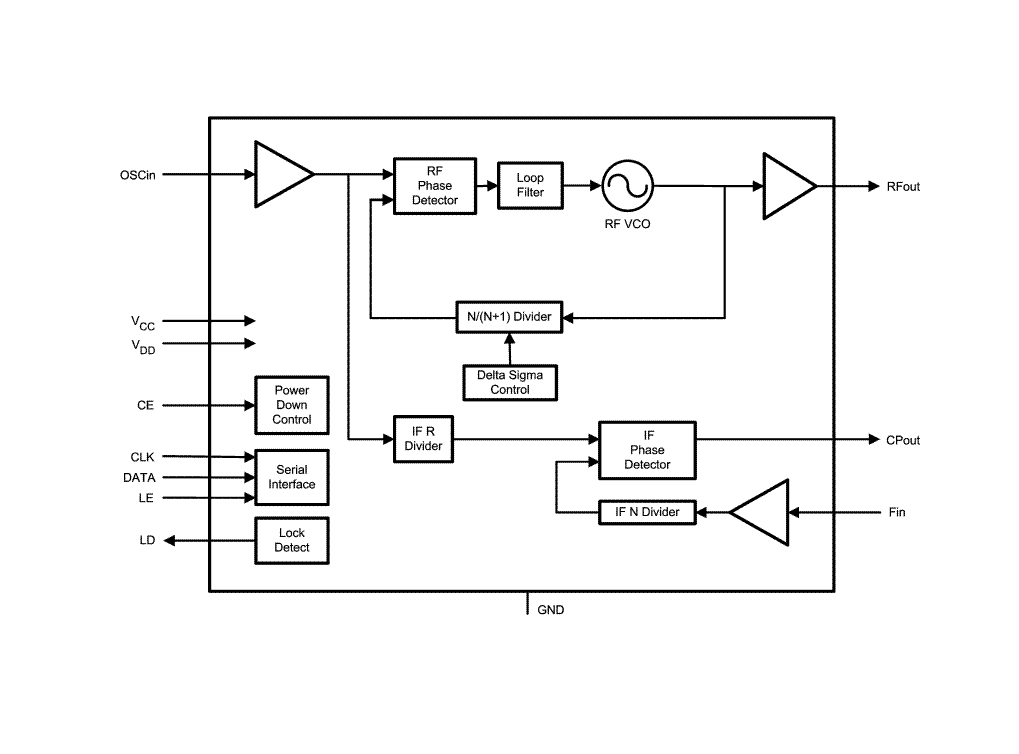

方框圖

?1. 產品概述?

• ?型號?：LMX2502（支持韓國PCS CDMA頻段）和LMX2512（支持韓國蜂窩CDMA頻段）。
• ?核心功能?：集成VCO的高性能頻率合成器系統，用于無線通信設備的本地振蕩信號生成。
• ?關鍵特性?：
  • ?高度集成?：包含RF VCO、環路濾波器、分?jǐn)?shù)-N RF PLL（基于ΔΣ調制器）及整數-N IF PLL。
  • ?低功耗?：工作電流17 mA（2.8V供電），支持硬件/軟件電源控制。
  • ?快速鎖定?：典型鎖定時間500 μs，支持10 kHz頻率分辨率。
  • ?封裝?：5.0 mm × 5.0 mm 28引腳WQFN封裝。

?2. 電氣特性?

• ?工作電壓?：2.7V至3.3V（VCC/VDD）。
• ?頻率范圍?：
  • ?RF輸出?：LMX2502（1619.62–1649.62 MHz），LMX2512（954.42–979.35 MHz或1052.64–1077.57 MHz）。
  • ?IF輸出?：默認440.76 MHz（LMX2502）、170.76 MHz/367.20 MHz（LMX2512）。
• ?相位噪聲?：
  • @100 kHz偏移：-112 dBc/Hz（典型值）。
  • @1 MHz偏移：-136 dBc/Hz（典型值）。

?3. 功能模塊?

• ?RF PLL系統?：
  • 分?jǐn)?shù)-N架構，支持低雜散和低相位噪聲。
  • 內置VCO和環路濾波器，減少外部元件需求。
• ?IF PLL系統?：
  • 整數-N架構，可編程電荷泵電流（100–300 μA）。
  • 需外接VCO和環路濾波器。
• ?控制接口?：三線MICROWIRE串行接口（DATA/CLK/LE）。

?4. 應用設計要點?

• ?參考時鐘?：支持19.20 MHz或19.68 MHz輸入。
• ?鎖定檢測?：LD引腳可配置為鎖相狀態指示（高電平=鎖定）。
• ?電源管理?：通過CE引腳或寄存器控制RF/IF電路獨立關斷。
• ?ESD防護?：需避免靜電損壞（建議使用導電泡沫存儲）。
