電子設備變得越來越智能，需要使用更多的 LED 來進行動畫和指示，并且需要高性能 LED 矩陣驅動器以小尺寸的解決方案來改善用戶體驗。

LP586x 器件是高性能 LED 矩陣驅動器系列。該器件集成了 18 個恒流灌電流和 N 個 （N = 1/2/4/6/8/11） 開關 MOSFET，以支持 N 個 × 18 個 LED 點或 N 個 × 6 個 RGB LED。LP5861 集成了 1 個 MOSFET，用于多達 18 個 LED 點或 6 個 RGB LED。
*附件：lp5861.pdf

LP5861 支持模擬調光和 PWM 調光方法。對于模擬調光，每個 LED 點可以調節 256 級。對于 PWM 調光，集成的 8 位或 16 位可配置 PWM 發生器可實現平滑、無噪聲的調光控制。每個LED點也可以任意映射到8位組PWM中，共同實現調光控制。

LP5861器件采用全可尋址SRAM，以最大限度地減少數據流量。集成了重影消除電路，以消除上行和下行重影。LP5861 還支持 LED 開路和短路檢測功能。均為 1 MHz（最大值）I^2^LP5861 提供 C 和 12 MHz（最大值）SPI。

特性

• 工作電壓范圍：
  • V CC /VLED的范圍：2.7 V 至 5.5 V
  • 邏輯引腳兼容 1.8 V、3.3 V 和 5 V
• 18個高精度恒流灌電流：
  • 當 V 時，每個電流吸收 0.1 mA–50 mA CC ≥ 3.3 伏
  • 設備到設備錯誤：±5%
  • 通道間誤差：±5%
  • 相移，實現平衡瞬態功率
• 超低功耗：
  • 關機模式：I CC ≤ 2 uA 當 EN = 低電平時
  • 待機模式：ICC當 EN = 高電平且 CHIP_EN = 0 時≤ 10 uA（保留數據）
  • 活動模式：I CC = 3 mA（典型值），當通道電流 = 5 mA 時
• 靈活的調光選項：
  • 每個 LED 點的單獨開和關控制
  • 模擬調光（電流增益控制）
    • 所有 LED 點的全局 3 位最大電流 （MC） 設置
    • 3 組 7 位顏色電流 （CC） 設置，用于紅色、綠色和藍色
    • 每個 LED 點的單獨 8 位點電流 （DC） 設置
  • PWM調光，無噪音頻率
    • 全局 8 位 PWM 調光，適用于所有 LED 點
    • 3組可編程的8位PWM調光，用于LED點任意映射
    • 每個LED點的單獨8位或16位PWM調光
• 完全可尋址的 SRAM，可最大限度地減少數據流量
• 單獨的 LED 點開和短路檢測
• 去重影和低亮度補償
• 接口選項：
  • 1 MHz（最大值）I^2^當IFS = Low時C接口
  • 12 MHz （最大值） SPI接口，當IFS = 高電平時

參數

方框圖

?1. 產品概述?
LP5861是德州儀器(TI)推出的一款高性能18通道LED矩陣驅動器，支持8位模擬調光和8/16位PWM調光，主要應用于智能設備LED動畫及指示場景，如鍵盤、家電、智能音箱等。

?2. 關鍵特性?

• ?電壓范圍?：VCC/VLED 2.7V~5.5V，兼容1.8V/3.3V/5V邏輯電平
• ?電流精度?：
  • 每通道0.1mA~50mA（VCC≥3.3V）
  • 器件間誤差±5%，通道間誤差±5%
• ?調光方式?：
  • 模擬調光：全局3位最大電流(MC) + 3組7位色彩電流(CC) + 每通道8位點電流(DC)
  • PWM調光：支持8/16位分辨率，可分組控制（3組8位PWM）
• ?低功耗?：
  • 關斷模式≤2μA，待機模式≤10μA，工作模式典型值3mA（5mA輸出時）
• ?保護功能?：LED開路/短路檢測、熱關斷（160°C觸發，145°C恢復）

?3. 應用領域?

• 鍵盤/鼠標/游戲外設
• 智能家居設備
• 音頻設備（音箱、混音器等）
• 服務器/網絡設備指示燈

?4. 接口與封裝?

• ?通信接口?：1MHz I2C或12MHz SPI（通過IFS引腳選擇）
• ?封裝?：4mm×4mm 32引腳VQFN，帶裸露焊盤散熱

?5. 核心功能詳解?

• ?數據刷新模式?：
  • ?模式1?：即時刷新（8位PWM）
  • ?模式2/3?：幀同步刷新（需VSYNC信號，支持8/16位PWM）
• ?相位偏移技術?：將18通道分為3組相位，降低瞬時電流沖擊
• ?低亮度補償?：針對RGB LED的色彩一致性優化

?6. 設計支持?

• 推薦布局：
  • 關鍵電容（CVCC/CVLED/CVCAP）需貼近芯片
  • 散熱焊盤需充分連接PCB地平面

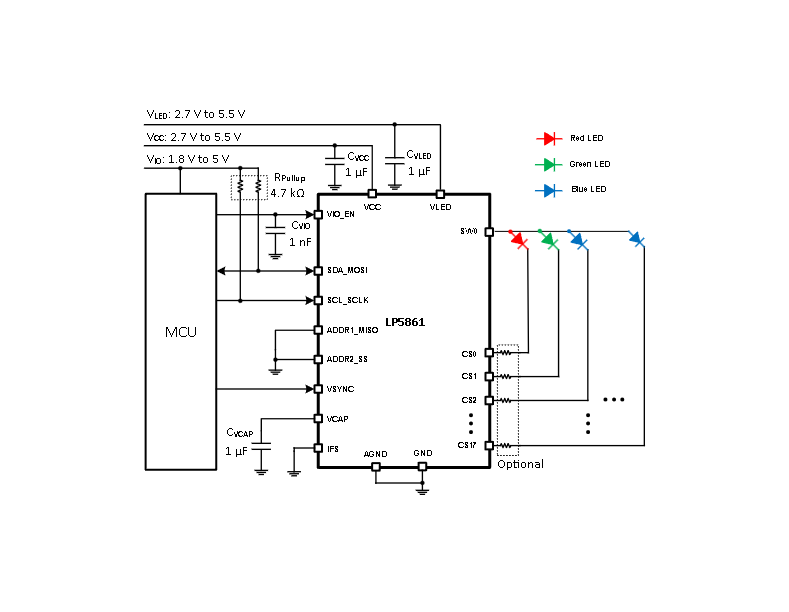

• 典型電路：支持6個共陽極RGB LED驅動（SW0引腳可省略以降低功耗）

?7. 寄存器架構?
提供完整寄存器映射，包括：

• 配置寄存器（如MC/CC/DC設置）
• PWM控制寄存器（分全局/分組/獨立控制）
• 故障狀態寄存器（開路/短路標志）

?8. 性能參數?

• PWM頻率：62.5kHz/125kHz可選
• 輸出飽和壓降：0.35V@10mA，0.45V@50mA
• ESD保護：HBM±3000V，CDM±1000V

該文檔為硬件設計提供完整參考，涵蓋電氣特性、寄存器配置、應用電路及熱管理建議，適用于需要高精度LED控制的嵌入式系統開發。
