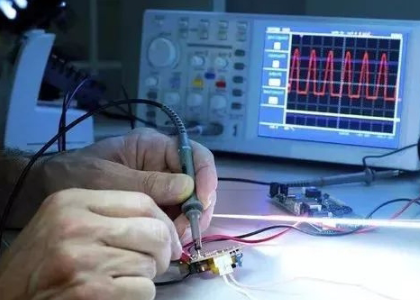

示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。
示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。
顯示電路包括示波管及其控制電路兩個部分。示波管是一種特殊的電子管，是示波器一個重要組成部分。示波管由電子槍、偏轉系統和熒光屏3個部分組成。
用來測量交流電或脈沖電流波的形狀的儀器，由電子管放大器、掃描振蕩器、陰極射線管等組成。除觀測電流的波形外，還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測。
按照信號的不同分類
模擬示波器采用的是模擬電路（示波管，其基礎是電子槍）電子槍向屏幕發射電子,發射的電子經聚焦形成電子束,并打到屏幕上。屏幕的內表面涂有熒光物質,這樣電子束打中的點就會發出光來。
數字示波器則是數據采集，A/D轉換，軟件編程等一系列的技術制造出來的高性能示波器。數字示波器的工作方式是通過模擬轉換器（ADC）把被測電壓轉換為數字信息。數字示波器捕獲的是波形的一系列樣值，并對樣值進行存儲，存儲限度是判斷累計的樣值是否能描繪出波形為止，隨后，數字示波器重構波形。數字示波器可以分為數字存儲示波器（DSO），數字熒光示波器（DPO）和采樣示波器。
模擬示波器要提高帶寬，需要示波管、垂直放大和水平掃描全面推進。數字示波器要改善帶寬只需要提高前端的A/D轉換器的性能，對示波管和掃描電路沒有特殊要求。加上數字示波管能充分利用記憶、存儲和處理，以及多種觸發和超前觸發能力。廿世紀八十年代數字示波器異軍突起，成果累累，大有全面取代模擬示波器之勢，模擬示波器的確從前臺退到后臺。
按照結構和性能不同分類
①普通示波器。電路結構簡單，頻帶較窄，掃描線性差，僅用于觀察波形。
②多用示波器。頻帶較寬，掃描線性好，能對直流、低頻、高頻、超高頻信號和脈沖信號進行定量測試。借助幅度校準器和時間校準器，測量的準確度可達±5%。
③多線示波器。采用多束示波管，能在熒光屏上同時顯示兩個以上同頻信號的波形，沒有時差，時序關系準確。
④多蹤示波器。具有電子開關和門控電路的結構，可在單束示波管的熒光屏上同時顯示兩個以上同頻信號的波形。但存在時差，時序關系不準確。
⑤取樣示波器。采用取樣技術將高頻信號轉換成模擬低頻信號進行顯示，有效頻帶可達GHz級。
⑥記憶示波器。采用存儲示波管或數字存儲技術，將單次電信號瞬變過程、非周期現象和超低頻信號長時間保留在示波管的熒光屏上或存儲在電路中，以供重復測試。
⑦數字示波器。內部帶有微處理器，外部裝有數字顯示器，有的產品在示波管熒光屏上既可顯示波形，又可顯示字符。被測信號經模一數變換器（A/D變換器）送入數據存儲器，通過鍵盤操作，可對捕獲的波形參數的數據，進行加、減、乘、除、求平均值、求平方根值、求均方根值等的運算，并顯示出答案數字。
如何對通過有損信道傳輸?shù)男盘枌崿F(xiàn)低噪聲測量
當達到10Gb/s數據速率以后，高速串行信號的測量（尤其作為標準測試的一部分）需采用去嵌入技術處理電纜、封裝和電路板。隨著數據速率提高，信道損耗的影響也...
今天介紹一下示波器RTO6的瀑布圖功能。關于瀑布圖功能，我們經常在頻譜儀上遇到，而這臺RTO6示波器自帶頻譜功能，并且有瀑布圖，今天就用它演示一下頻譜圖...
Zone Trigger（區域觸發） 通過直觀易用的圖形化“區域”功能，解決復雜的觸發難題。該功能可增強主觸發器的功能，明確顯示信號必須出現或禁止出現的...
在電子調試中，最令人頭疼的莫過于轉瞬即逝的偶發異常。它難以捕捉，卻足以讓系統癱瘓。如何精準“逮”住這幽靈般的故障？示波器的分段存儲功能正是破解此道的利器...
一文理解模數轉換器中的有效位數
隨著測量精度要求提升，有效位數（ENOB）已成為評估ADC、數字示波器真實性能的核心指標。ENOB由IEEE定義，綜合了噪聲、抖動、非線性失真等誤差，反...
ZUS示波器雙機互聯，實現8通道同步測試
本文導讀ZUS系列示波器不僅具備獨特的智能搜索功能和大數據分析能力，更支持雙機互聯同步測試應用，為光儲行業傳統示波器無法實現多通道同步測試的技術痛點提供...
為什么“示波器級”診斷必不可少？在汽車維修和研發中，由于現在汽車電氣系統復雜，很多問題難以察覺，急需一種能直觀呈現電信號的工具。有些故障只在特定條件下出...
無需鉗位電路，精準測量GaN動態導通電阻Rds(on)
導言在追求更高效率、更高功率密度的電源轉換器設計中，寬禁帶半導體（GaN、SiC）器件扮演著越來越關鍵的角色。然而，理解這些器件在高速開關過程中的真實性...
在現代辦公室中，打造私密、安靜的空間至關重要，無論是用于人力資源會議、心理健康支持，還是機密通話。但要確保有效的隔音措施卻頗具挑戰，尤其是當聲音通過通風...
1GSPS高速數據采集系統的設計與實現立即下載
類別：電子資料 2024-09-20 標簽：示波器數據采集系統 403 0
同昌源 | 2025年高新電源技術巡回研討會-廈門站圓滿收官！
福建·廈門2025年高新電源技術巡回研討會——廈門站圓滿收官！前言/INTRODUCTION2025年10月18日在廈門寶龍鉑爾曼酒店舉辦的“2025高...
橫河DLM5000示波器將直接輸入的電壓量程增至300Vrms，減少了殘余噪聲至原來的50%，因此可以設置500uV與1mV/div的更小量程，從而使D...
2025-10-22 標簽：示波器 30 0

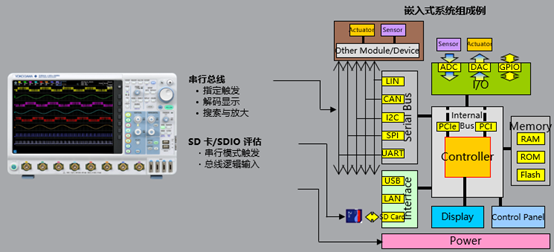

橫河DLM5000的8路模擬, 32-bits邏輯同時測量多路復合信號；濾波r、周期統計與電源分析功能；最大500MW長存儲，全通道2.5Gs/S采樣。...
