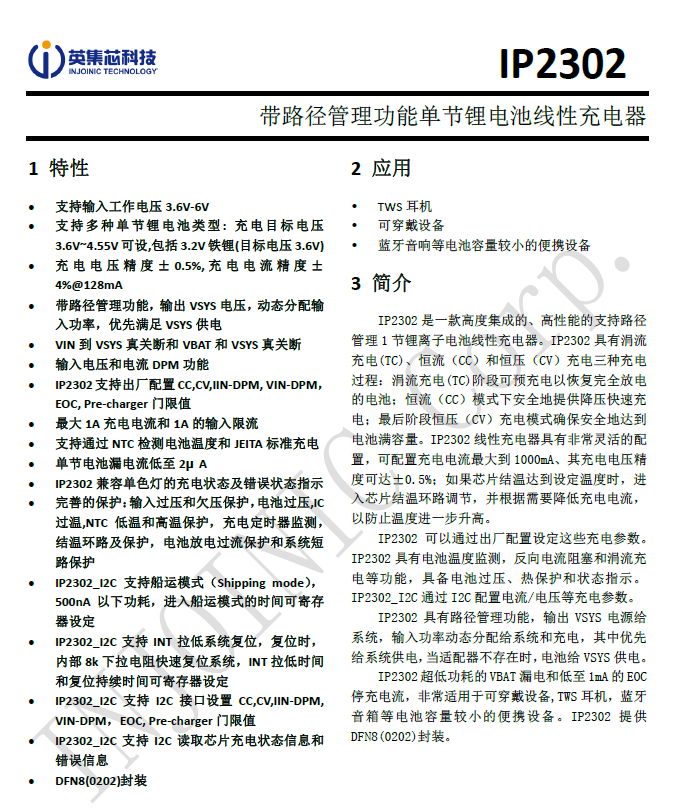

IP2302帶路徑管理功能單節鋰電池線性充電器

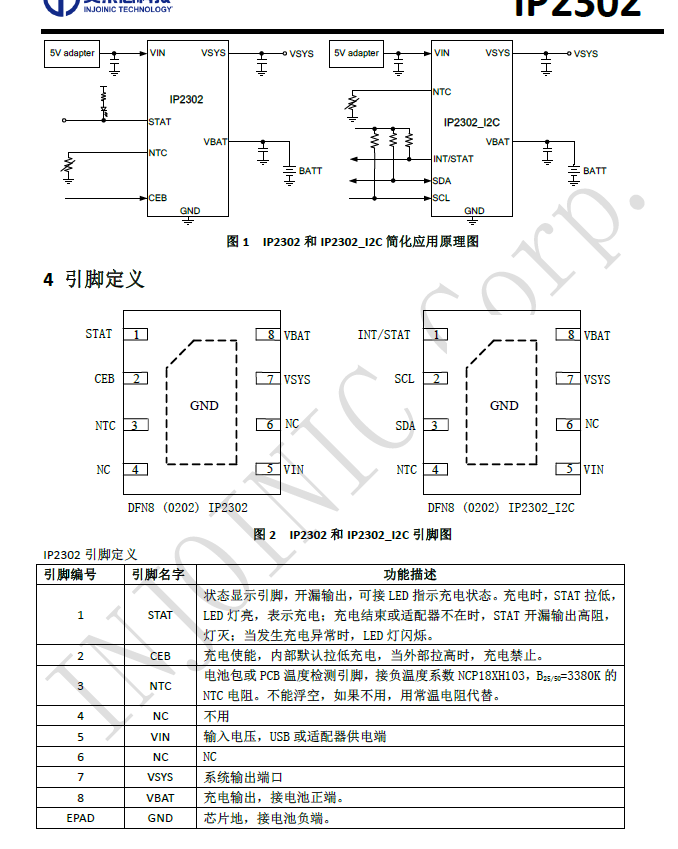

簡介

3 簡介

IP2302 是一款高度集成的、高性能的支持路徑管理 1 節鋰離子電池線性充電器。IP2302 具有涓流充電(TC)、恒流（CC）和恒壓（CV）充電三種充電過程：涓流充電(TC)階段可預充電以恢復完全放電的電池；恒流（CC）模式下安全地提供降壓快速充電；最后階段恒壓（CV）充電模式確保安全地達到電池滿容量。IP2302 線性充電器具有非常靈活的配置，可配置充電電流最大到 1000mA、其充電電壓精度可達±0.5%；如果芯片結溫達到設定溫度時，進入芯片結溫環路調節，并根據需要降低充電電流，以防止溫度進一步升高。

IP2302 可以通過出廠配置設定這些充電參數。 IP2302 具有電池溫度監測，反向電流阻塞和涓流充電等功能，具備電池過壓、熱保護和狀態指示。 IP2302_I2C 通過 I2C 配置電流/電壓等充電參數。

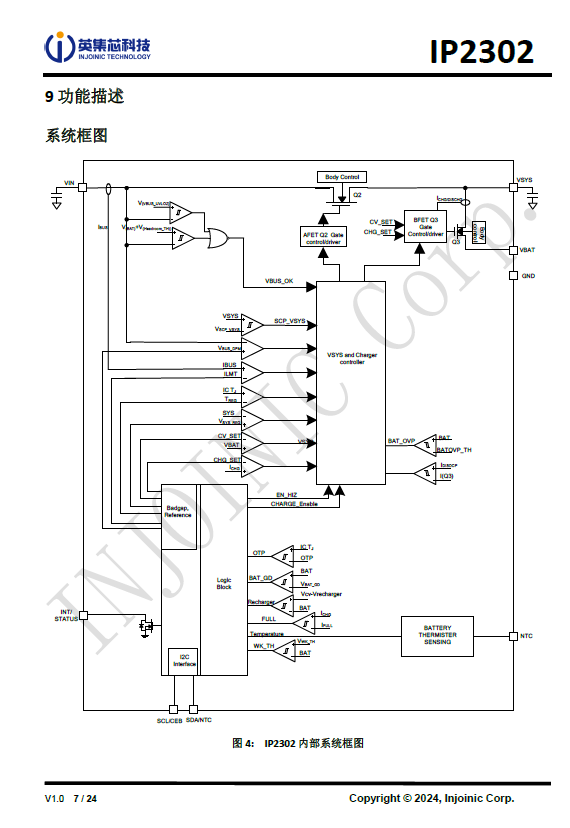

IP2302 具有路徑管理功能，輸出 VSYS 電源給系統，輸入功率動態分配給系統和充電，其中優先給系統供電，當適配器不存在時，電池給 VSYS 供電。

IP2302 超低功耗的 VBAT 漏電和低至 1mA 的 EOC停充電流，非常適用于可穿戴設備,TWS 耳機，藍牙音箱等電池容量較小的便攜設備。IP2302 提供 DFN8(0202)封裝。

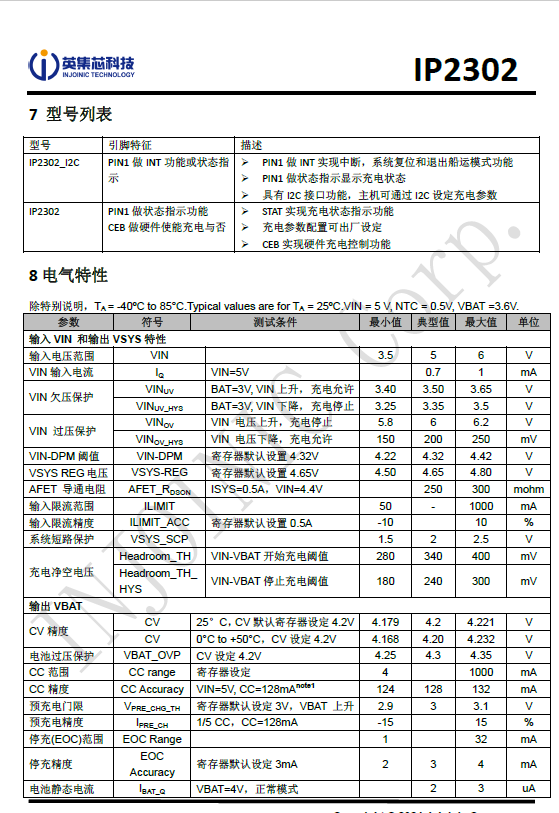

特性

   支持輸入工作電壓 3.6V-6V

   支持多種單節鋰電池類型: 充電目標電壓3.6V~4.55V可設,包括 3.2V鐵鋰(目標電壓3.6V)

   充電電壓精度±0.5%, 充電電流精度± 4%@128mA

   帶路徑管理功能，輸出 VSYS 電壓，動態分配輸入功率，優先滿足 VSYS 供電

   VIN 到 VSYS 真關斷和 VBAT 和 VSYS 真關斷

  輸入電壓和電流 DPM 功能

   IP2302支持出廠配置CC,CV,IIN-DPM, VIN-DPM， EOC, Pre-charger 門限值

   最大 1A 充電電流和 1A 的輸入限流

   支持通過 NTC 檢測電池溫度和 JEITA 標準充電

   單節電池漏電流低至 2μ A

   IP2302 兼容單色燈的充電狀態及錯誤狀態指示

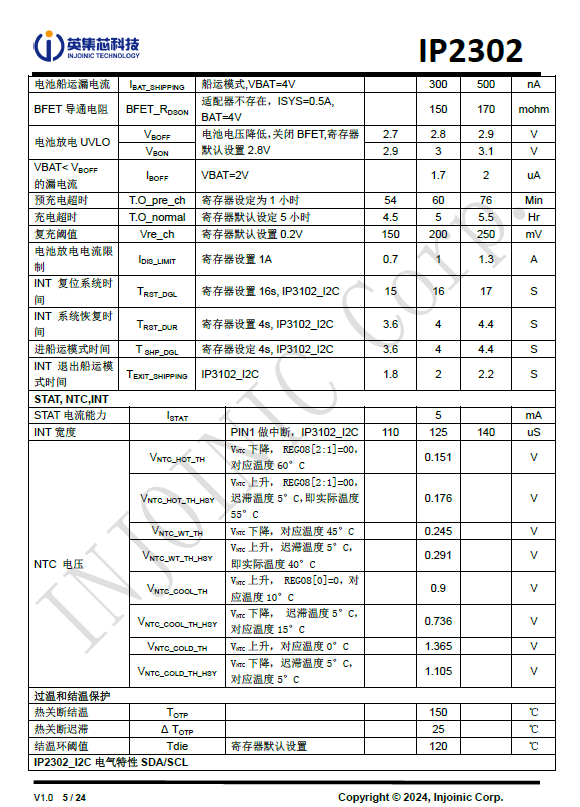

   完善的保護：輸入過壓和欠壓保護，電池過壓,IC過溫,NTC 低溫和高溫保護，充電定時器監測，結溫環路及保護，電池放電過流保護和系統短路保護

   IP2302_I2C 支持船運模式（Shipping mode）， 500nA 以下功耗，進入船運模式的時間可寄存器設定

   IP2302_I2C 支持 INT 拉低系統復位，復位時，內部 8k 下拉電阻快速復位系統，INT 拉低時間和復位持續時間可寄存器設定

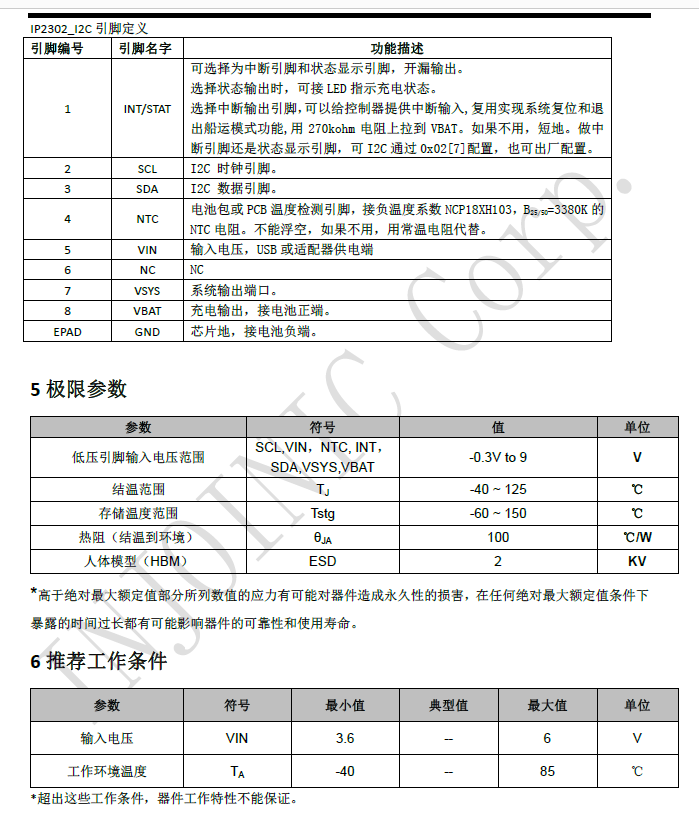

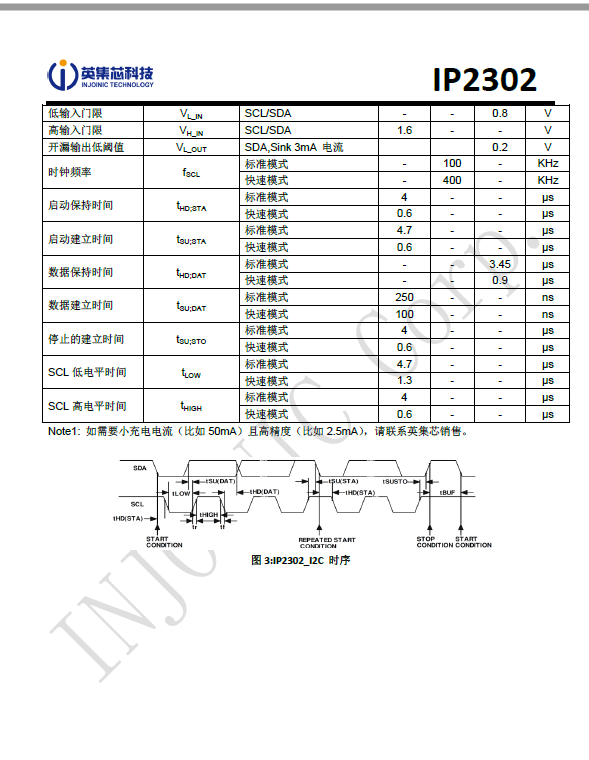

   IP2302_I2C 支持 I2C 接口設置 CC,CV,IIN-DPM, VIN-DPM，EOC, Pre-charger 門限值

   IP2302_I2C 支持 I2C 讀取芯片充電狀態信息和錯誤信息

   DFN8(0202)封裝

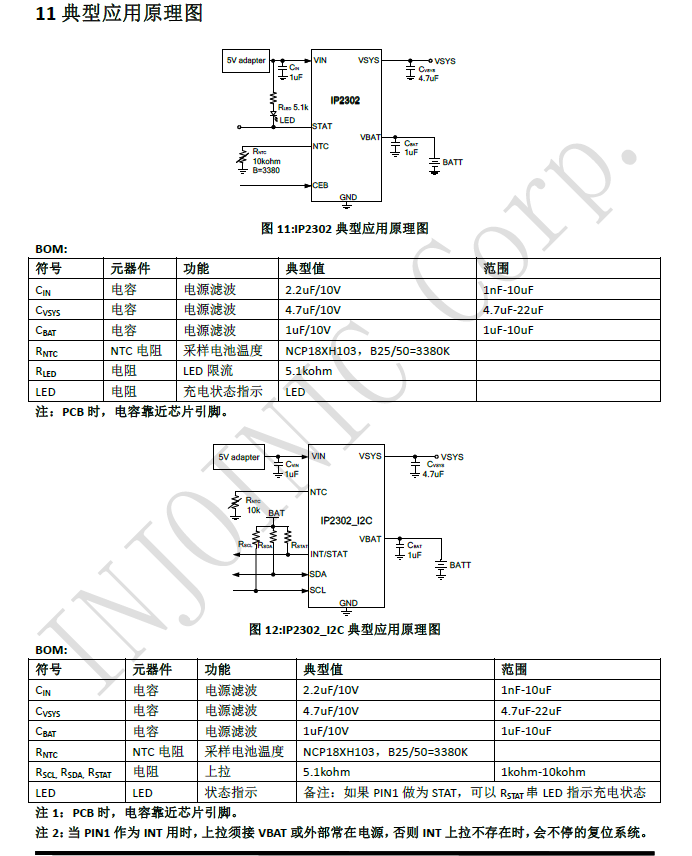

應用

TWS 耳機

可穿戴設備

藍牙音響等電池容量較小的便攜設備
