同星智能重磅推出Tlog1039多總線仿真測試與記錄儀！它集12路CAN/CAN FD、10路LIN及2路FlexRay于一身，并內置多路I/O，性能強勁。通過以太網高效連接PC，并可選4G/WIFI無線訪問。結合TSMaster軟件，為您提供從數據記錄、總線仿真到診斷標定的全流程解決方案，是汽車電子開發的利器。

01產品簡介

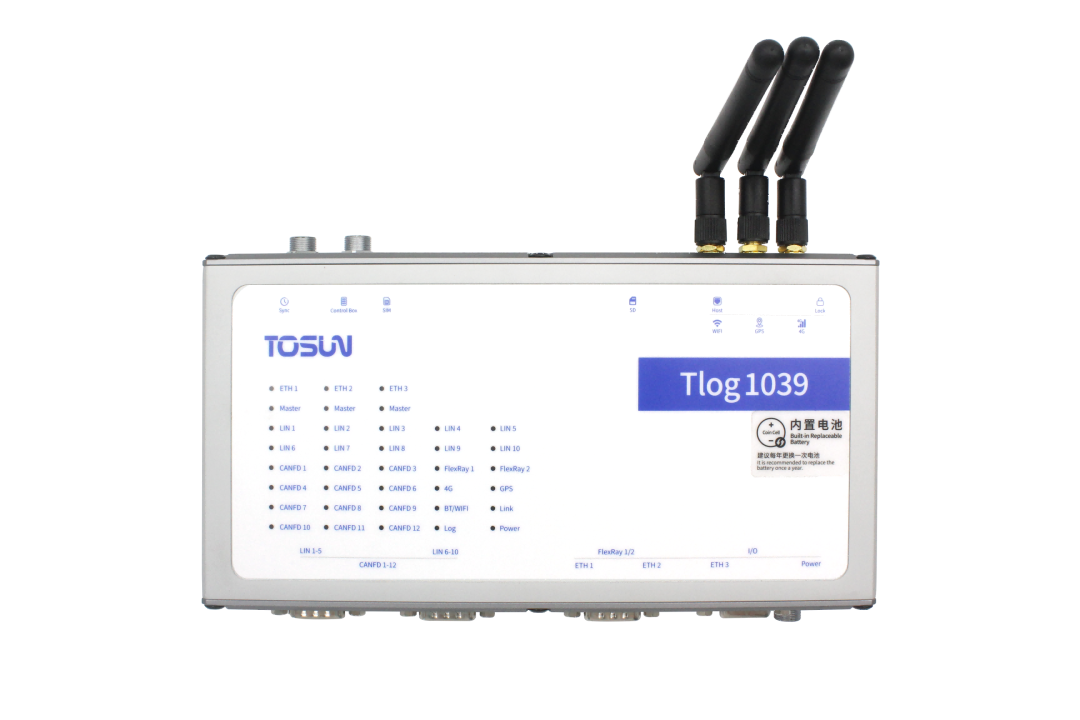

Tlog1039 是同星智能推出的一款多總線技術仿真測試和記錄儀工具，包含了 CAN/CAN FD 總線，LIN 總線以及 FlexRay 總線。其中 12 路 CAN/CAN FD，在 CAN 協議下波特率125Kbps -1Mbps 可調，CAN FD 協議下波特率標準配置最大支持 5Mbps，高速配置最大支持 8Mbps（選配）；10 路 LIN 從節點可軟件配置，其中 LIN1 - LIN4 支持主節點可軟件配置，支持 0-20Kbps 波特率；2 路 FlexRay 采用雙線冗余方式進行數據傳輸，提供了極低的時延和靈活的帶寬分配機制，支持多種數據類型和豐富的拓撲結構；同時內置多路數字和模擬 I/O 接口，方便于多種信號測量和系統集成。

Tlog1039 采用以太網的方式與 PC 連接，確保了數據傳輸的速率，使得設備在進行大量總線數據處理時不會與 PC 端出現通訊瓶頸，同時還支持通過 4G，BT/WIFI 等方式對Tlog1039 設備進行無線訪問。

配合功能強大的 TSMaster 軟件，支持加載 DBC，LDF，XML，ARXML 等格式數據庫文件，可以很方便地監控、分析、仿真各類總線數據，也支持 UDS 診斷、ECU 刷寫、CCP/XCP標定等功能。

02功能特征

●微秒級硬件報文時間戳，滿足高階需求；

●Windows 系統免驅設計；

●12 路 CAN/CAN FD，10 路 LIN，2 路 FlexRay，4 路 ETH（交換機功能）；

●支持 DIDO*4 和 AIAO*3；

●CAN 通道波特率 125Kbps-1Mbps 可調，CAN FD 標配 5Mbps，最大支持 8Mbps（選配）；

●LIN 總線所有從節點可軟件配置，LIN1-LIN4 支持主節點可軟件配置；

●CAN 支持 Self-ACK 自應答配置；

●配合上位機支持 BLF 格式數據導出和在線回放；

●支持多設備硬件時間同步；

●支持 GPS 功能；

●內置標配 128G EMMC 存儲，最大選配 8*128G；

●提供基于 API 接口的示例工程，便于二次開發；

●提供 TCB001 按鍵盒進行記錄數據打點；

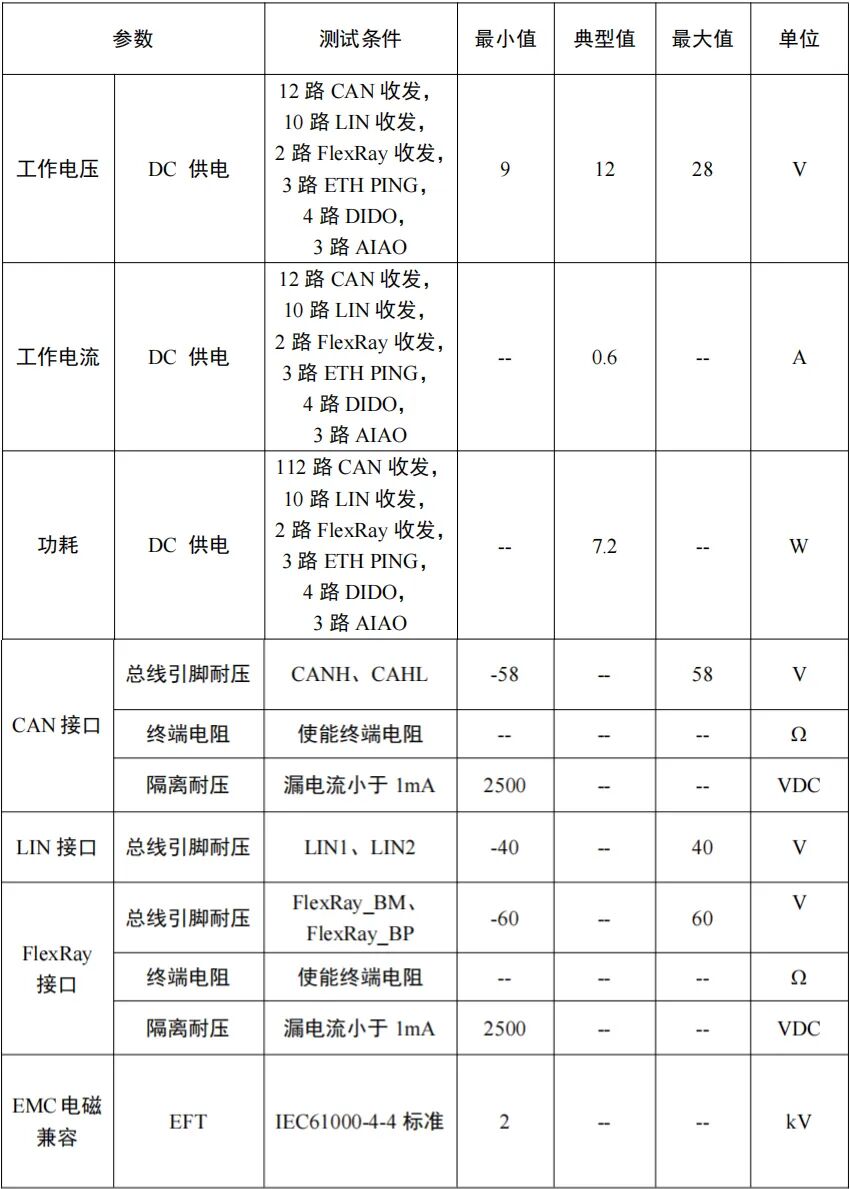

03技術參數

基本參數
通道	12* CAN FD 10* LIN 2* FlexRay 4* DIDO 3* AIAO 4* ETH（RJ45+3*TEMATENET 作為交換機功能）
PC 端接口	RJ45 以太網
CAN 端接口	DB37 Male
LIN 端接口	DB9 Male
FlexRay 端接口	DB9 Male
I/O 接口	DB9 Female
驅動	Windows 系統免驅設計
緩存	硬件緩存，確保不丟幀
CAN	支持 CAN2.0A、B 協議，符合 ISO11898-1 規范，波特率 125Kbps-1Mbps
CAN FD	支持 ISO 和非 ISO 標準的 CAN FD，波特率 125Kbps-5Mbps（選配 8Mbps）
LIN	支持 LIN1.3 和 2.x，波特率 0-20Kbps
FlexRay	FlexRay channel（A and B）
冷啟動	支持
時間戳精度	1us，硬件報文時間戳，滿足高階需求
CAN 終端電阻	未內置終端電阻
FlexRay 終端電阻	未內置終端電阻
隔離	CAN/FlexRay 通道 DC2500V 隔離
DIDO	DI：0-40V Vref：0-3.3V，閾值范圍：VAH=(330+499Vref)/1098；VAL=0.455Vref DO: 低電平 0V，高電平 12V（不支持帶負載使用）
AIAO	AI：0-39V AO：0-30V
供電	DC 供電
功耗	10W
外殼材質	金屬
尺寸	21011047mm
重量	2884.4g
工作溫度	-40℃～80℃
工作濕度	10%～90%（無凝露）
工作環境	遠離腐蝕性氣體
