一、 項目痛點：模擬量數據的“信息孤島”與調控瓶頸

某大型玻璃瓶制造企業擁有一條現代化的制瓶生產線。其核心控制系統采用西門子S7-1200 PLC作為PROFINET主站，負責協調行列機、退火爐等設備。為了監測供料道內多個關鍵點的玻璃液位，生產線安裝了多達8個4-20mA輸出的液位傳感器。

項目面臨的核心挑戰如下：

1. PLC模擬量接口匱乏：S7-1200 PLC本體的模擬量輸入模塊點數有限，無法直接接入所有傳感器，擴展模塊則成本高昂且占用機架空間。

2. 信號干擾與精度損失：長距離傳輸?shù)哪M量信號極易受到現場變頻器、大功率電機等設備的電磁干擾，導致測量值波動，影響控制精度。

3. 控制邏輯滯后：PLC需要循環掃描處理所有模擬量值，再進行復雜的PID運算，當傳感器數量增多時，系統響應速度變慢，無法實現毫秒級的快速微調。

4. 數據整合困難：單純的液位值無法直接用于厚度調控，需要將多個傳感器數據進行融合、計算，得出一個綜合調節量，這加大了PLC的程序負擔。

二、 解決方案：捷米特JM-PN-TCP物聯網網關

為解決上述痛點，我們引入了捷米特JM-PN-TCP協議網關。這款設備不僅是一個協議轉換器，更是一個集數據采集器、邊緣計算網關功能于一身的智能網關。

網關功能簡介：

多路模擬量采集：網關提供多路4-20mA模擬量輸入接口，能夠一次性連接所有液位傳感器，解決了PLC點數不足的問題。

協議轉換核心：網關作為工業網關，核心功能是將標準的Modbus TCP信號（傳感器數據）轉換為西門子PROFINET IO協議。在PROFINET網絡中，它作為一個智能從站，將采集到的多路數據打包成一個IO模塊，供S7-1200主站周期性訪問。

邊緣計算能力：此為方案亮點。這款邊緣計算網關內置了強大的數據處理能力。用戶可以通過配置，在網關上直接完成諸如：多傳感器數據加權平均、濾波處理、超限報警、甚至執行一套簡化的PID控制算法，僅將最終的計算結果（如：料滴調節閥的開度調整量）發送給PLC。

數據匯聚：作為高效的數據采集器，它將所有分散的模擬量信號集中數字化，并通過單一的PROFINET電纜傳輸，大大簡化了布線，提升了系統的可靠性。

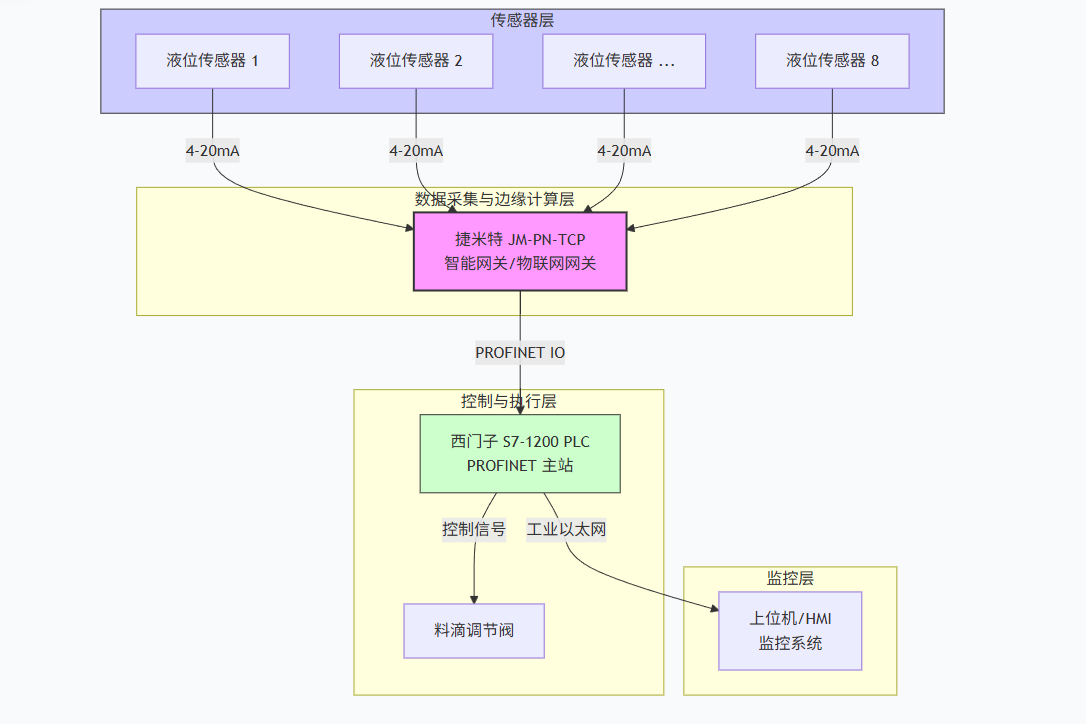

三、 實施過程與清晰的系統拓?fù)?/p>

1. 硬件連接與拓?fù)渲貥?gòu)

2. 軟件配置與邏輯重構

網關側配置：使用捷米特配置軟件，設置每一路模擬量輸入的量程（4mA對應0米，20mA對應1米）、濾波參數（如移動平均濾波）。隨后，啟用其邊緣計算功能，編寫一個簡單的計算腳本，對8個傳感器值取加權平均，并與此前標定的最佳液位值進行比較，計算出所需的調節量。

西門子側配置：在TIA Portal中，導入網關的GSDML文件，將其作為一個PROFINET設備添加。假設網關映射了16個字節的輸入數據（包含8個傳感器的原始值、計算后的平均液位、以及推薦調節量）和8個字節的輸出數據（如來自PLC的使能信號或目標設定值）。

PLC程序優化：PLC不再需要執行繁重的多路PID運算。它只需讀取網關發送來的“推薦調節量”，經過安全邏輯判斷后，直接輸出給料滴調節閥。這使得PLC掃描周期顯著縮短，控制響應更加迅速。

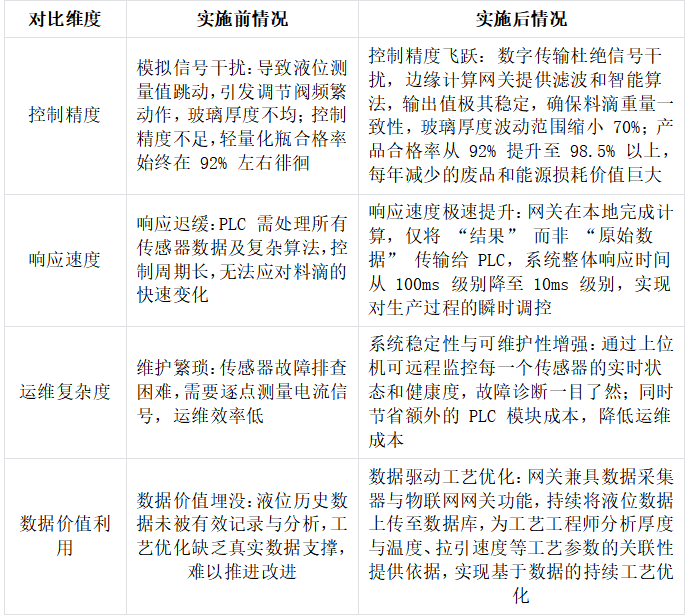

四、應用效果與實施前后對比

五、 行業推廣與前景展望

捷米特JM-PN-TCP網關所展現的工業網關與邊緣計算能力，是賦能傳統制造業數字化轉型的典型范例。其應用范圍遠超玻璃制造。我們重點推薦以下主流且高速發展的行業：

1.光伏產業鏈：在硅料生產、晶硅鑄錠、切片等環節，存在大量的溫區控制（多路熱電偶）、壓力、氣體流量監控。通過物聯網網關匯聚數據并進行邊緣側的溫度場平衡計算，對提升硅片品質和良率至關重要。

2.鋰電電極制造：電極涂布機的涂布厚度均勻性是電池性能的關鍵。多個厚度測量傳感器（β射線/X射線）的數據，可通過智能網關進行實時融合與PID運算，直接控制模頭或背輥，實現微米級精度的閉環控制。

3.智能水務與污水處理：水廠、泵站有大量的流量、壓力、水質（pH、濁度）傳感器。數據采集器可以輕松將這些Modbus/TCP設備接入西門子/羅克韋爾等主流PLC系統，構建智慧水務平臺。

六、 總結

在工業4.0與“中國制造2025”的浪潮下，數據的價值在于被及時、準確地采集、處理并作用于生產。本項目清晰地表明，現代工業網關早已超越了簡單的協議轉換。捷米特JM-PN-TCP這類設備，作為集物聯網網關、邊緣計算網關、數據采集器于一身的智能網關，通過其強大的接口能力和內置算力，有效解決了模擬量采集的痛點，將控制邏輯部分前移，實現了控制系統的架構優化。

它不僅是連接異構設備的“橋梁”，更是部署在車間現場的“微型大腦”。通過將簡單、重復、高實時性的計算任務在邊緣側完成，它釋放了核心PLC的資源，提升了整個系統的性能與可靠性。這種“邊緣智控+中心管理”的模式，以其靈活性、經濟性和高效性，正成為流程制造與離散制造業數字化轉型的標配。隨著5G、AI等技術的進一步融合，具備更強邊緣計算能力的智能網關，必將在更多前沿行業中扮演核心角色，驅動中國制造業向高質量、高效率、高效益的方向穩步邁進。
