本文主要是針對低功耗DC/DC升壓轉換器TPS61041的浪涌防護方案，采用湖南靜芯研發的TDS浪涌保護器件對芯片進行浪涌防護，保護設備免受電氣系統中的浪涌電壓或浪涌電流的損害，確保設備的安全性。

一、TPS61041介紹

TPS61041 是一款專用于中小型 LCD 偏置電源和白光 LED 背光電源的高頻DC/DC升壓轉換器。該器件非常適合從雙節 NiMH/NiCd 或單節鋰離子電池產生高達 28 V 的輸出電壓。該器件還可用于生成標準的 3.3V 或 5V 至 12V 電源轉換。 TPS61041與薄型 WSON 封裝配合使用，可提供非常小的整體解決方案尺寸。TPS61041 器件具有 250 mA 的開關電流限制，可提供較低的輸出電壓紋波，并允許使用更小尺寸的電感器進行低功耗應用。

二、TDS器件介紹

TDS(平緩鉗位浪涌抑制器)具有精準且恒定的觸發電壓、優異的鉗位性能及穩定的溫度特性，可為系統提供更全面保護。當 EOS 事件來臨時，瞬態電壓攀升至超過集成精密觸發器所設定的擊穿電壓（VBR）閾值，觸發電路精確的開啟內置泄流場效應晶體管，有效的將瞬態高壓與大電流安全釋放到地。由于TDS的內置泄流場效應晶體管具有極低的導通電阻，其鉗位電壓在額定峰值脈沖電流范圍內幾乎是恒定的。

在選擇浪涌防護器件時，許多工程師會優先選擇TVS二極管，實際上大電流TDS芯片在成本和性能、面積上比TVS更具優勢。TDS器件的優勢如下：

1. 在提供相同保護的情況下，TDS耗散浪涌能量較小，能通過自身特性將過壓與過流事件高效泄放到地，從而避免增加自身熱損耗。

2. TDS器件體積小巧，結構緊湊，為硬件工程師設計高度集成型解決方案提供了更優選擇。如果應用需要超過單個TDS器件所能提供的特定鉗位電壓， 可以將多個TDS器件串聯，提供了更多的靈活性。

3. TDS器件的鉗位電壓通常比傳統TVS保護設備的鉗位電壓低30%，減少了系統的電氣應力，可以更好的保護后端IC，也為系統中的其他組件創造了更大的安全余量。

4. TDS器件在額定峰值脈沖電流范圍內擁有幾乎恒定的鉗位電壓。傳統TVS二極管的箝位電壓隨著峰值脈沖電流的增加而增加，而TDS器件的鉗位電壓在最大峰值脈沖電流之前幾乎保持不變。

5. TDS器件的鉗位電壓在工作溫度范圍內保持穩定，而傳統TVS二極管的鉗位電壓隨溫度變化。TDS器件擁有卓越的耐用性，在工作規格內性能不會下降，仍能保證低漏電和高鉗位電壓。

三、應用方案

圖1?應用方案

該模塊是一種易于使用的升壓DC/DC解決方案，使用平緩鉗位浪涌抑制器（TDS）ESTVS1800DRVR來防止過電壓和瞬態。

ESTVS1800DRVR是湖南靜芯新推出的TDS平緩浪涌抑制器，均符合IEC 61000-4-2 (ESD) 規范，在 ±30kV（空氣）和 ±30kV（接觸）下提供瞬變保護，采用小型 DFN 2mm x 2mm x 0.68mm 6引腳封裝。TVS1800DRVR通常用于保護工作電壓為18V的系統，器件的觸發電壓典型值為21.5V，額定瞬態峰值脈沖電流可達50A(tp=8/20μs)，鉗位電壓VC為24V以內。

四、器件電氣特性表

At TA = 25℃ unless otherwise noted

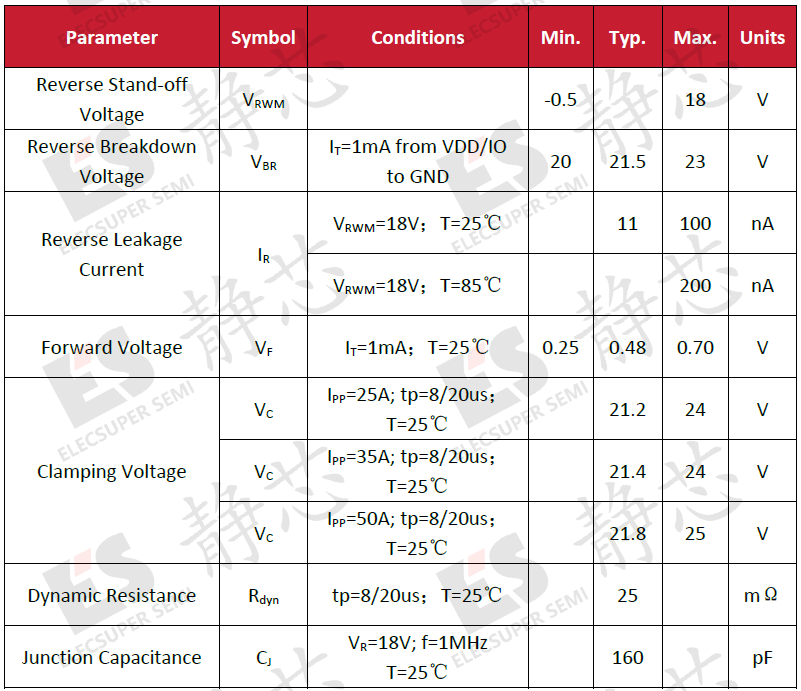

表1 ESTVS1800DRVR電氣特性表

五、總結與結論

TPS61041作為DC/DC轉換器，浪涌防護十分關鍵。TDS芯片的鉗位性能優異、溫度特性穩定，在汽車和工業控制領域?qū)?huì)有極大的應用前景和市場。湖南靜芯同時推出14V、18V、22V、27V、33V等各種電壓等級的TDS平緩浪涌抑制器，可為系統提供更全面保護。
