一、MCP4017T 簡介

MCP4017T 是一款數字電位器（Digital Potentiometer），具有 7 位分辨率（即 128 個電阻步進），通過 I2C 接口控制。它采用非易失性存儲器，可在掉電后保留設定值，廣泛應用于音量控制、電壓調整、偏置電平調節等模擬電路中。

二、引腳功能

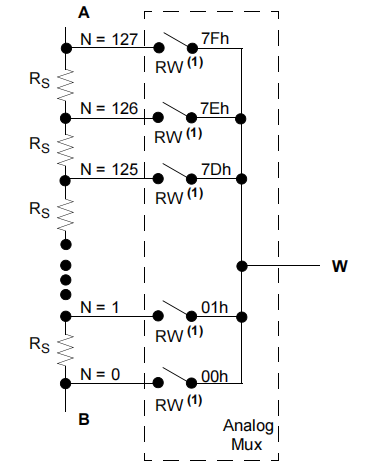

三、電阻網絡結構和滑動端（Wiper）控制原理

1. 由 127 個相同阻值的電阻（RS）串聯組成，構成從 Terminal A 到 Terminal B 的一串“電阻階梯”（Resistor Ladder）。
2. 每個電阻之間的連接點稱為“tap”（抽頭），滑動端（Wiper，W 端）可以連接到任意一個 tap。
3. 由于電阻（RS）有 127 個，加上端點 A 和 B，共有 128 個 wiper 位置，對應 7 位分辨率（2? = 128）。
4. 端點 A 和 B 接在串聯電阻的兩端，W 則是可調的輸出點。
5. 00h（即十進制 0）表示 Wiper 連到 Terminal B，即 最小輸出（Zero Scale）。
6. 3Fh（即十進制 63）是 中間位置（Mid Scale）。
7. 7Fh（即十進制 127）表示 Wiper 連到 Terminal A，即 最大輸出（Full Scale）

簡單說該芯片可以看作一個 128 段的有級可調電位器，每級間的阻值 RS = RAB/2?-1 ，例如本次測試的芯片為 MCP4017T-103ELT，RAB = 10K，RS = 10K/127 = 78.74 歐，故每移動一級開關(滑動端W)，B-W 端電阻變化 78.74 歐，該開關（滑動端W）位置可通過IIC接口通訊設定。

四、IIC時序

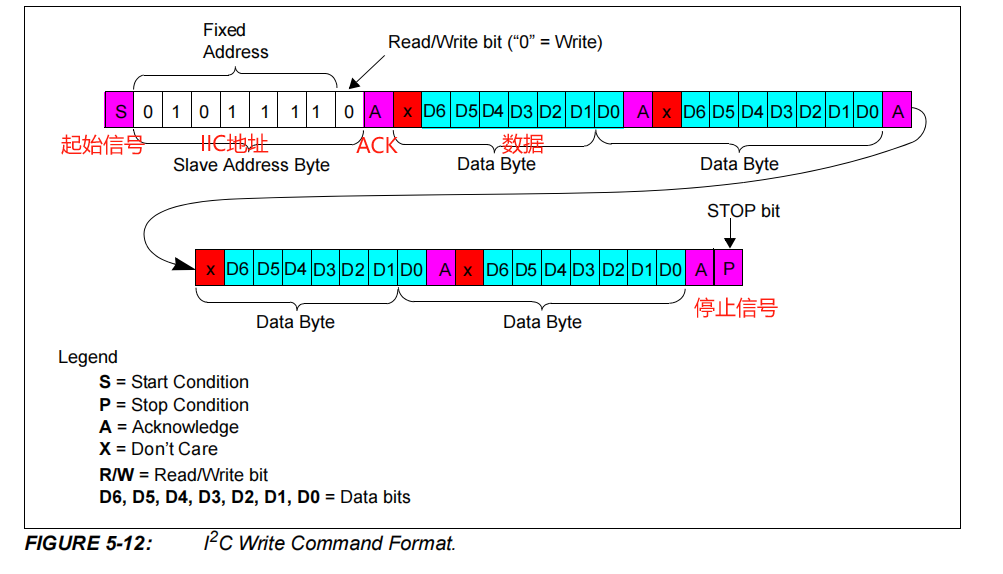

1.寫時序

寫流程：起始信號 -- IIC地址寫 -- ACK -- 發送數據 -- ACK -- 停止信號

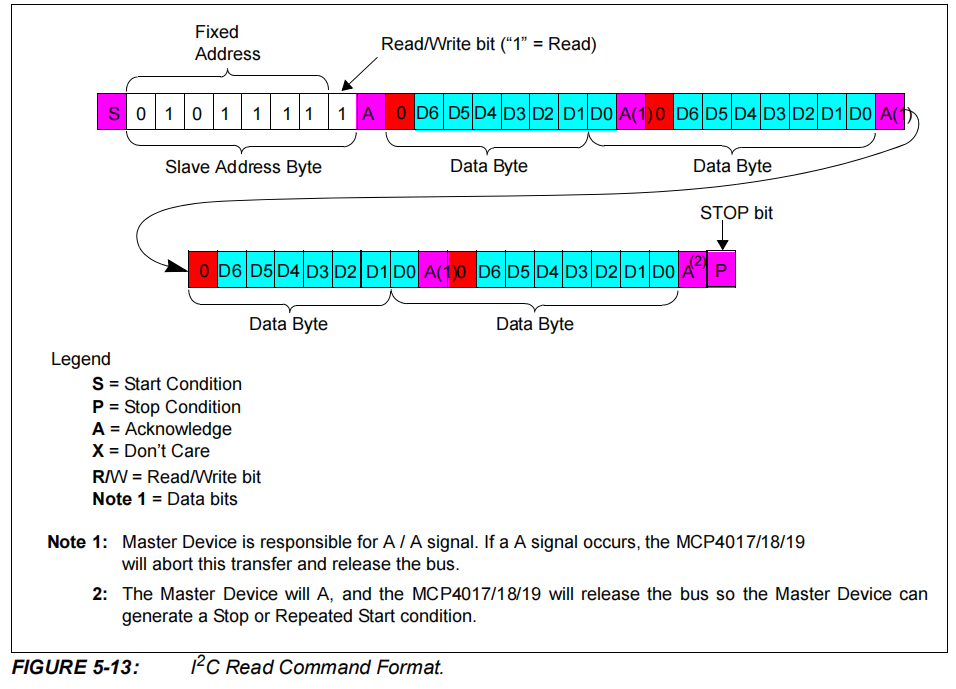

2.讀時序

讀流程：起始信號 -- IIC地址讀 -- ACK -- 接收數據 -- NACK -- 停止信號

五、程序

MCP4017T.c

#include "stm32f10x.h"                  // Device header
#include "MyI2C.h"

/*IIC 地址-------------------------------------------------------------------------------------------*/
#define MCP4017T_W 0x5E
#define MCP4017T_R 0x5F

void MCP4017T_WriteReg(uint8_t Data)
{
	MyI2C_Start();						    //I2C起始
	MyI2C_SendByte(MCP4017T_W);	  			//發送從機地址，讀寫位為0，表示即將寫入
    MyI2C_ReceiveAck();					    //接收應答
	MyI2C_SendByte(Data);			        //發送數據
	MyI2C_ReceiveAck();					    //接收應答
	MyI2C_Stop();						    //I2C終止
}
uint8_t MCP4017T_ReadReg(void)
{
	uint8_t Data=0;
	MyI2C_Start();					   	    //I2C起始
	MyI2C_SendByte(MCP4017T_R);	  		    //發送從機地址
	MyI2C_ReceiveAck();					    //接收應答
	Data = MyI2C_ReceiveByte();	  		    //接收數據
	MyI2C_SendAck(1);				  	    //發送非應答
	MyI2C_Stop();						    //I2C終止
	return Data;
}

main.c

#include "stm32f10x.h"
//#include "Delay.h"
//#include "OLED.h"
#include "MCP4017T.h"
#include "LED.h"
#include "Timer.h"
#include "MyI2C.h"

int8_t direction = 1,Series = 0;//Series:滑動端（Wiper，W 端）位置，范圍 0-127 0-7F  ;  drection 變化方向：1 遞增 / -1 遞減
void TIM2_IRQHandler(void)//中斷服務函數  0.5S 觸發一次
{
	if(TIM_GetITStatus(TIM2,TIM_IT_Update) == SET)//獲取TIM2更新中斷(TIM_IT_Update)標志位
	{
		TIM_ClearITPendingBit(TIM2,TIM_IT_Update);//清除更新中斷標志位
	}
	if(direction == 1)
	{
		Series++;
		MCP4017T_WriteReg(Series);//設置 滑動端（Wiper，W 端） 位置
		if(Series >= 127)
		{
			direction = -1;//變化方向，設置為遞減
		}
	}else
	{
		Series--;
		MCP4017T_WriteReg(Series);//設置 滑動端（Wiper，W 端） 位置
		if(Series <= 0)
		{
			direction = 1;//變化方向，設置為遞增
		}
	}
	LED_Show();//滑動端（Wiper，W 端）變化指示燈
	MCP4017T_ReadReg();//返回滑動端（Wiper，W 端）的位置，范圍 0-127 0-7F，返回?cái)?shù)據無處理
}
int main(void)
{
	MyI2C_Init();
	Timer_Init();
	LED_Init();
	//MCP4017T_WriteReg(0x3f);//設置 滑動端（Wiper，W 端） 位置
	while(1)
	{
	}
}

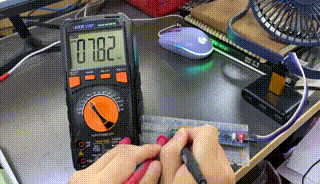

六、實驗現象

程序現象：B-W 端電阻由 0-10K 間循環變化，0 增大到 10K ，再 10K 減小到 0 循環
（萬用表測試及芯片誤差，實際電阻變化范圍為 150 -- 9.7K 左右）

注意該芯片斷電模式下 B-W 端電阻所測不準偏大，需上電再測，上電默認為之前設定的電阻值

以上內容個人理解，如有不正歡迎指正，需要資料及工程可留言郵箱
