引言

在科學與工程領域，我們常常需要面對一個共同的挑戰：如何從遠超信號本身的強大噪聲背景中，精準地捕獲并解析出那些極其微弱的有效信號？無論是探索材料的神秘量子特性，還是檢測半導體芯片中納米級別的缺陷，都離不開一種精密的測量?jī)x器——鎖相放大器。它如同一位擁有超凡聽力的“獵手”，能夠在嘈雜的噪聲環境中，鎖定并放大我們關心的特定頻率信號。本文將深入淺出地解析鎖相放大器的工作原理、技術發展，并重點探討其如何以創新的形態，賦能現代半導體測試這一尖端領域。

一、 鎖相放大器：基本原理與技術演進

鎖相放大器的核心使命是實現極高的信噪比提升，其基石在于“相敏檢測”技術。

1. 工作原理詳解

鎖相放大器的工作原理，可以簡化為一個精準的“信號關聯”過程。它需要一個與被測信號頻率一致的參考信號。儀器內部，輸入信號（常淹沒于噪聲中）與這個純凈的參考信號進行乘法運算（混頻）。結果會產生和頻與差頻分量。隨后，一個低通濾波器會濾除所有高頻成分（包括和頻及大部分不相關的噪聲），只保留與兩信號相位差相關的直流或低頻分量。這個最終輸出的直流電壓，正比于輸入信號的幅度，從而實現了微弱信號的提取與測量。

通過數學上的正交分解（生成實部X與虛部Y分量），鎖相放大器不僅能測量信號的幅度（R），還能精確獲取其相位（θ）信息，為我們提供了完整的矢量信息。

2. 數字技術成為主流

鎖相放大器主要分為模擬與數字兩大類型。模擬鎖相放大器由模擬電路構建核心部件，在極高頻率下表現出色且動態范圍大。而現代主流的數字鎖相放大器，則通過模數轉換器（ADC）將信號數字化，后續所有處理均在FPGA或DSP中完成，帶來了無溫漂、高穩定性、可并行多諧波測量以及高度功能集成等革命性優勢。目前，蘇黎世儀器、斯坦福研究系統等品牌是高端數字鎖相領域的佼佼者。

3. 多頻測量成為現實

傳統鎖相放大器通常專注于單一頻率（基波）。然而，現代技術已突破這一限制。例如，澳大利亞Liquid Instruments公司的Moku系列等產品，可以在一臺設備上配置多達8個獨立的鎖相放大器單元，實現真正意義上的多頻率信號同步測量，極大提升了復雜實驗的效率。

二、 創新應用：Liquid Instruments的Moku:Delta如何重塑半導體測試范式

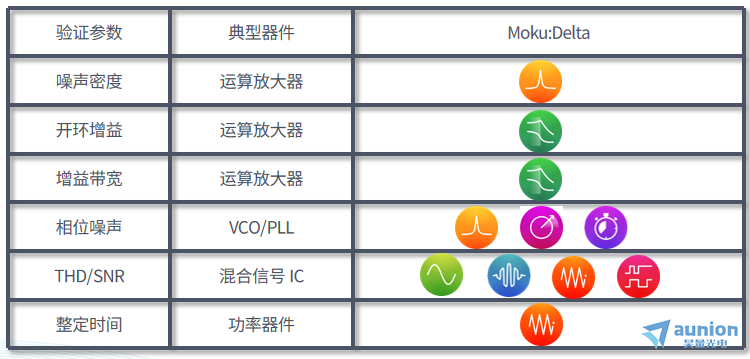

半導體產業是數字化時代的核心基石，而半導體測試則承擔著確保每一顆芯片性能達標與長期可靠的“守門人”角色。隨著芯片制程不斷邁向納米乃至更深層次，測試過程中所處理的信號愈發微弱，環境噪聲的影響也愈加顯著，這對測試設備在靈敏度、集成度與系統靈活性方面提出了前所未有的高標準。

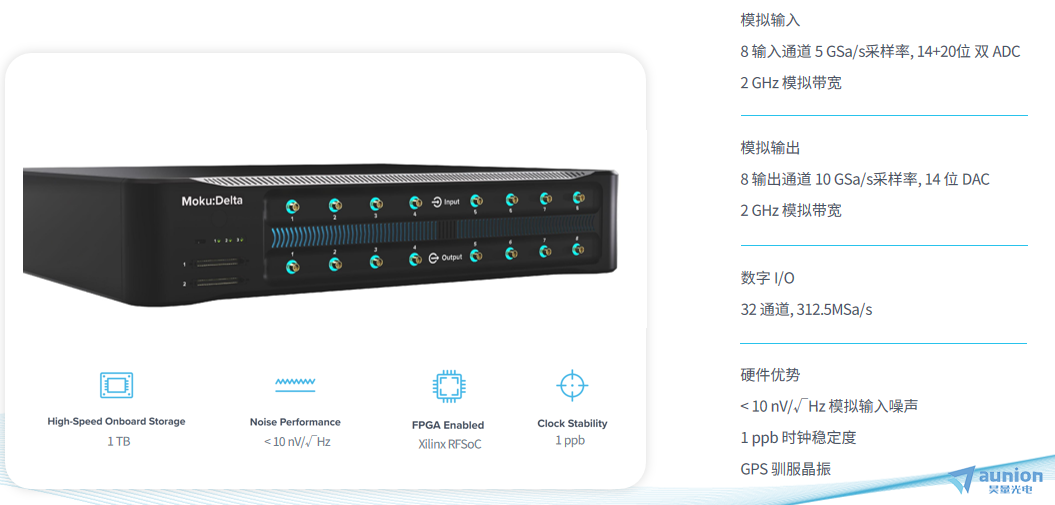

在這一背景下，Liquid Instruments推出的Moku:Delta 軟件定義測量平臺，以其高度集成、多通道并行處理能力與極低的本底噪聲等特性，為半導體測試提供了全新的解決路徑。該平臺在中國市場由昊量光電提供本地技術支持與產品服務，助力用戶應對復雜測試挑戰。

1. 應對晶圓測試的極限挑戰

在晶圓平整度檢測中，原子力顯微鏡需要探測探針亞納米級的微弱動態響應。Moku:Delta 憑借其 <10 nV/√Hz的極低輸入本底噪聲，能夠有效提取這些被噪聲淹沒的信號。同時，其高帶寬輸出和靈活的激勵信號配置能力，兼容多種材料與結構的檢測需求，通過實時解調的I/Q信號，可精確計算相位變化與幅值分布，為面形偏差建模提供關鍵數據。

2. 賦能VCO/PLL性能驗證

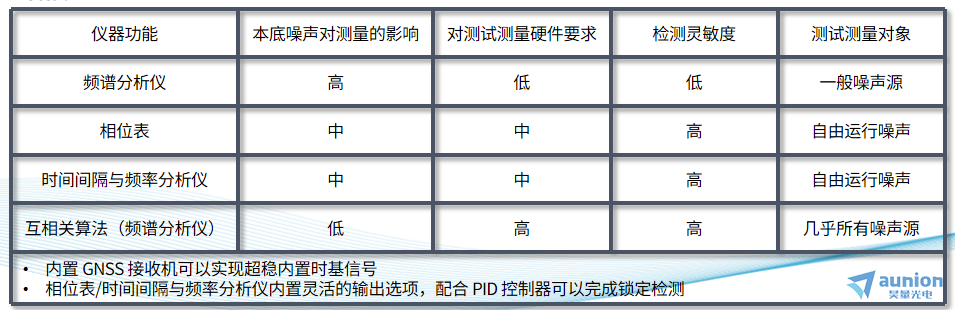

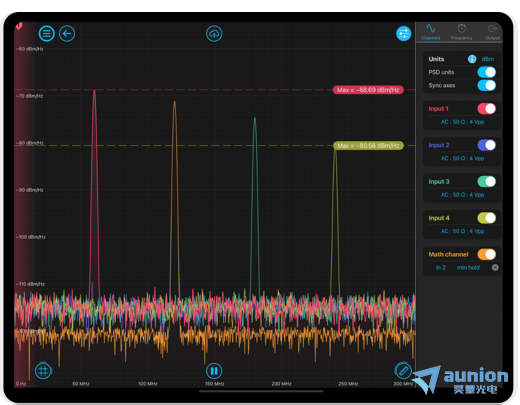

測試壓控振蕩器與鎖相環時，設備需要具備優異的相位噪聲性能和極高的檢測靈敏度。Moku:Delta 集頻譜分析儀、鎖相放大器、相位表等多種功能于一身，其輸入頻率范圍覆蓋DC至2 GHz，并內置互相關算法以提升測量信噪比。它為工程師提供了一個一體化的高精度測試平臺，簡化了系統搭建，確保了數據的一致性。

3. 破解混合信號IC測試復雜度

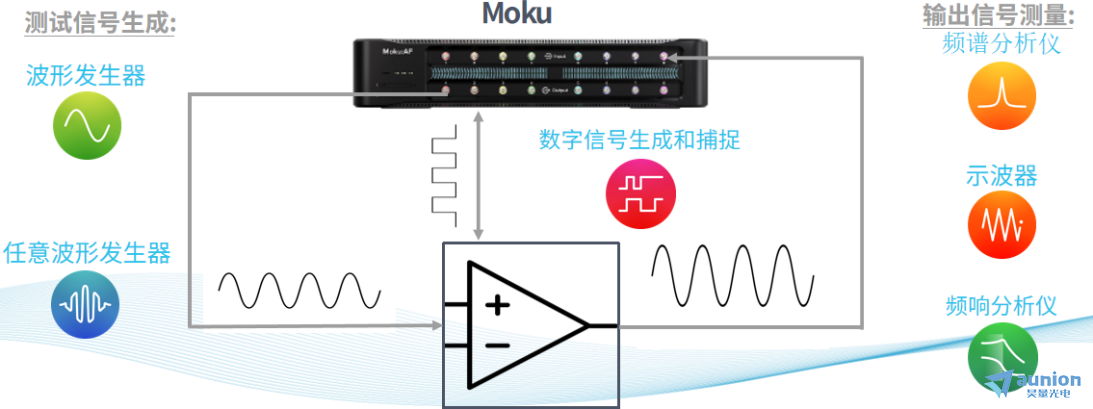

混合信號IC（如ADC/DAC）測試涉及模擬與數字域的復雜交互，對測試系統的靈活性與精度要求極高。Moku:Delta的多儀器并行模式 允許用戶在一臺設備上同時運行多個儀器功能（如頻率響應分析儀與波形發生器），通過內部數字鏈路無縫協作，避免了傳統多臺設備連接帶來的信號失真和相位偏移問題。這不僅大幅提升了測試效率，也通過高達8輸入/8輸出的通道能力，支持多個待測器件的并行測試。

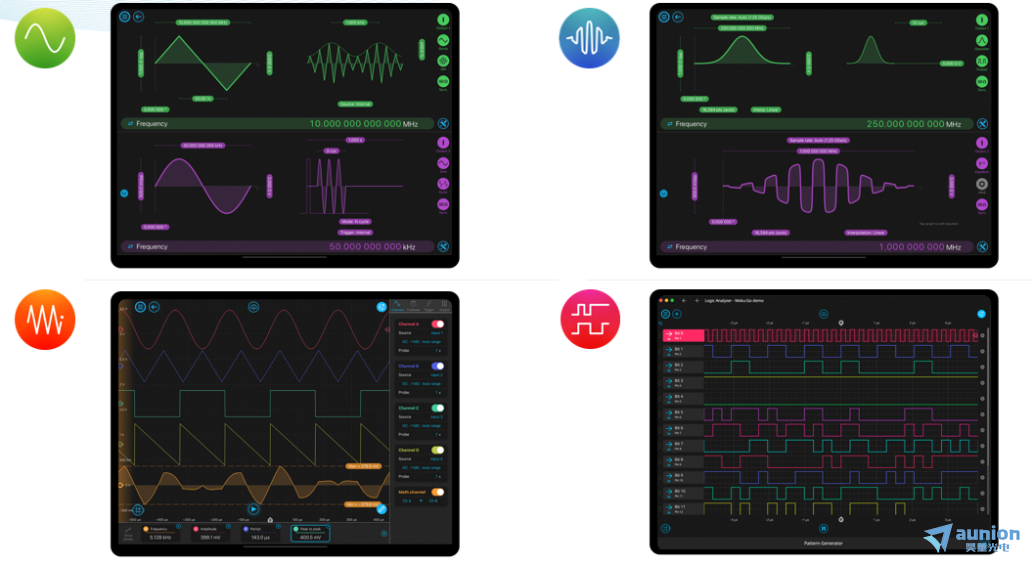

Moku:Delta的突出價值在于其顛覆性的集成度：傳統測試可能需要多個機柜的專用設備（如示波器、頻譜分析儀、信號源等），而一臺Moku:Delta 通過軟件定義即可實現超過15種儀器的功能，在提供實驗室級別精度的同時，極大地節省了空間、降低了系統復雜性與成本。

結語

從基礎科研中捕捉量子級別的微弱信號，到高端制造業中守護芯片的質量與可靠，鎖相放大器始終扮演著不可或缺的角色。它的技術演進，從模擬到數字，從單頻到多頻，正與日益精密的測量需求同步。而像Moku:Delta 這樣集成了鎖相放大器等眾多先進測量功能的軟件定義儀器，代表著測試技術未來的發展方向——更智能、更靈活、更集成。它們正在降低高精度測量的門檻，為半導體、量子科技等前沿領域的研發與質量控制，注入強大的創新動力。對于國內研究者而言，與昊量光電這樣的專業技術伙伴合作，無疑是緊跟國際前沿技術、優化自身測量體系的重要橋梁。
