日清紡微電子推出用于車載攝像頭模組的PMIC“NP8700”即將上市。

近年來，車載攝像頭模組多被用于駕駛員監控、后座檢測、手勢操作等車室內的各種用途，其需求不斷增長。由于這些模組安裝在車頂、后視鏡、控制臺等有限的空間內，因此對模組小型化、薄型化的要求非常高。

為了解決這一問題，本產品將四個穩壓器集成在一個封裝中。此外，備有獨立的時序設定功能和power good功能（無需復位IC），因此減少了外圍元件數量并節省了電路板空間。

本產品內置的4個穩壓器廣泛涵蓋了攝像頭模組所需的規格。

Ch.1:中耐壓（工作電壓:最大20V）、輸出電流1.2A、降壓型同步整流穩壓器

Ch.2:低耐壓（工作電壓:最大5.5V）、輸出電流1.0A、降壓型同步整流穩壓器

Ch.3:低耐壓（工作電壓:最大5.5V）、可選穩壓器（輸出電流1.0A降壓型同步整流穩壓器 或者輸出電流0.2A LDO）

Ch.4:低耐壓（工作電壓:最大5.5V）、輸出電流0.2A LDO（根據需要也可以作為HS-SWITCH使用）

此外，還配備了將Ch.2和Ch.3相對于Ch.1的開關相位偏移的反相控制功能和分散噪聲的擴頻功能，這些功能可以有效地抑制噪聲，有助于提高攝像頭模組的畫質和工作穩定性。

產品特點

1.單片集成了車載攝像頭模組所需的電源

僅用單片封裝IC即可提供CMOS傳感器和外圍控制所需的4路電源。對于要求低噪聲的模組，可選擇LDO輸出，因此可以提高攝像頭模組的畫質和穩定的信號質量，從而實現更高的分辨率和更可靠的運行。

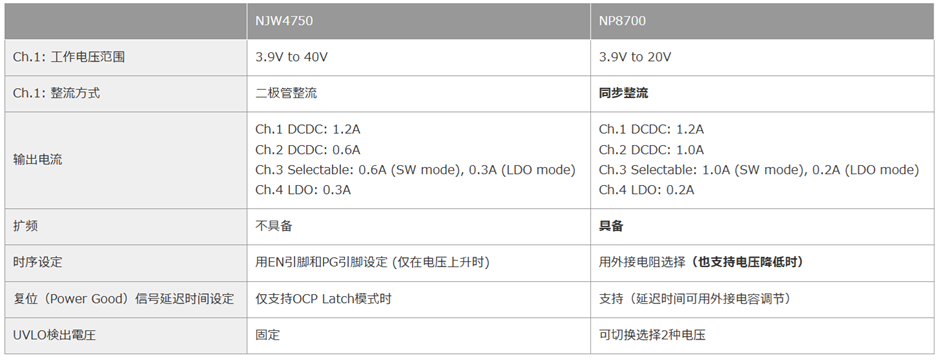

2.與以往產品的“NJW4750”相比，大幅提高易用性

NP8700將Ch.1的降壓穩壓器從以往的NJW4750的二極管整流方式變更為同步整流方式，從而減少了元件數量。并且，通過重新設計輸出電流規格，可以支持更廣泛的應用。此外，由于備有擴頻功能對EMI性能的改善和應對電壓降低時序設定，進一步提高了設計靈活性和易用性。

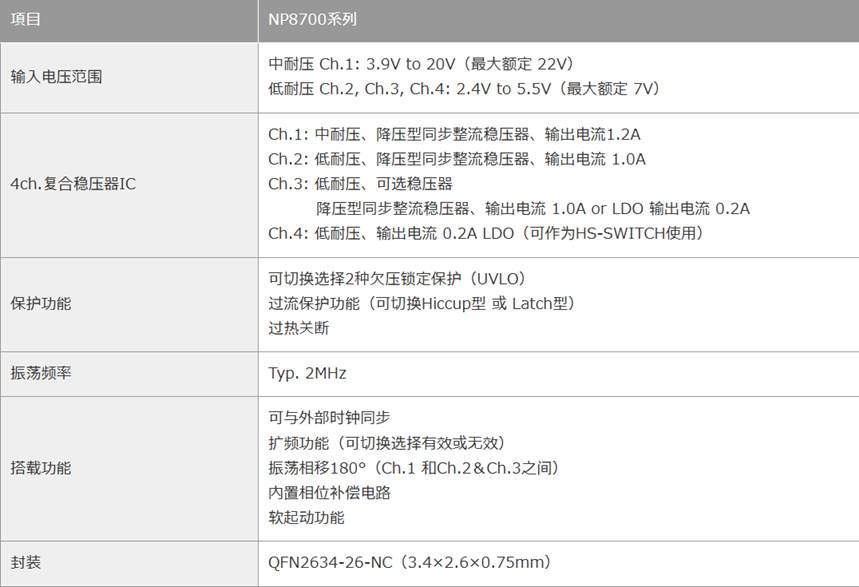

主要性能指標

應用示例

車載攝像頭模組

駕駛員監控系統
