協議融合之橋：ETHERCAT轉PROFINET網關在智慧熱源廠的應用實踐

在追求高效、精準與可靠的熱能供熱領域，工業自動化系統的神經中樞——工業網絡，其架構的合理性與通暢性直接決定了整個供熱系統的運行品質。實踐中，我們常常面臨一個現實挑戰：如何在同一個控制系統內，讓采用不同通信協議的設備實現無縫對話與高效協同？近期，我們在某區域性集中供熱項目的熱源廠自動化升級中，便成功運用ETHERCAT轉PROFINET協議轉換網關，化解了這一核心矛盾，為構建統一、高效的智能控制系統提供了關鍵支撐。

一、 項目背景與核心挑戰

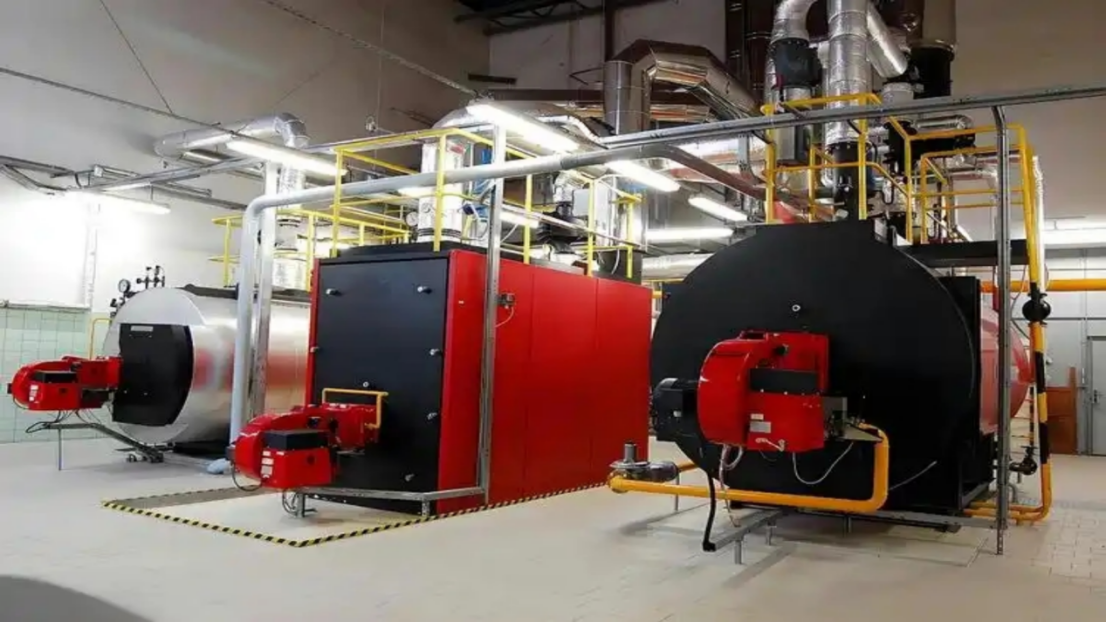

該熱源廠的核心控制系統采用了高性能的倍福（Beckhoff）PLC，其內置的ETHERCAT總線以其極高的同步性和極短的循環周期著稱，是處理快速I/O和伺服控制的理想選擇。然而，廠區內大量的變頻控制柜（用于驅動循環泵、補水泵及引風機、鼓風機等關鍵設備）普遍標配PROFINET接口。這就形成了一個典型的“多協議共存”局面：上層控制大腦（倍福PLC）講的是“ETHERCAT語言”，而執行層主力（變頻控制柜）則使用“PROFINET語言”。

若強行要求所有設備統一協議，不僅成本高昂，且周期漫長。此時，ETHERCAT轉PROFINET網關的重要性便凸顯出來。它并非一個簡單的接口轉換器，而是一個具備雙向協議解析能力的智能網絡樞紐。

二、 網關：系統集成的關鍵樞紐

在此項目中，我們選用了某成熟品牌的ETHERCAT轉PROFINET網關。其核心作用在于：

1. 角色定義清晰：網關在PROFINET網絡側作為從站設備，被中央控制器（西門子S7-1500系列PLC，在此作為PROFINET主站）掃描并管理；同時，在ETHERCAT網絡側，它作為主站，主動掃描并管理其下的倍福PLC（作為ETHERCAT從站）。
2. 數據透明傳輸：網關實現了兩個異構網絡之間的數據雙向、無損映射。PROFINET控制器發出的控制字、設定頻率等數據，經網關實時、準確地轉換為ETHERCAT幀，送達倍福PLC；反之，倍福PLC采集的設備狀態、實際轉速、故障代碼等信息，也通過網關轉換為PROFINET數據，反饋給上層系統。
3. 配置簡化：工程師無需深入修改倍福PLC的底層程序或變頻器的復雜參數。只需在網關的配置軟件中，進行簡單的網絡組態與數據映射表設置，即可建立通信橋梁。整個過程如同為兩個說不同語言的人配備了一位精準的同聲傳譯。

三、 應用實例與價值體現

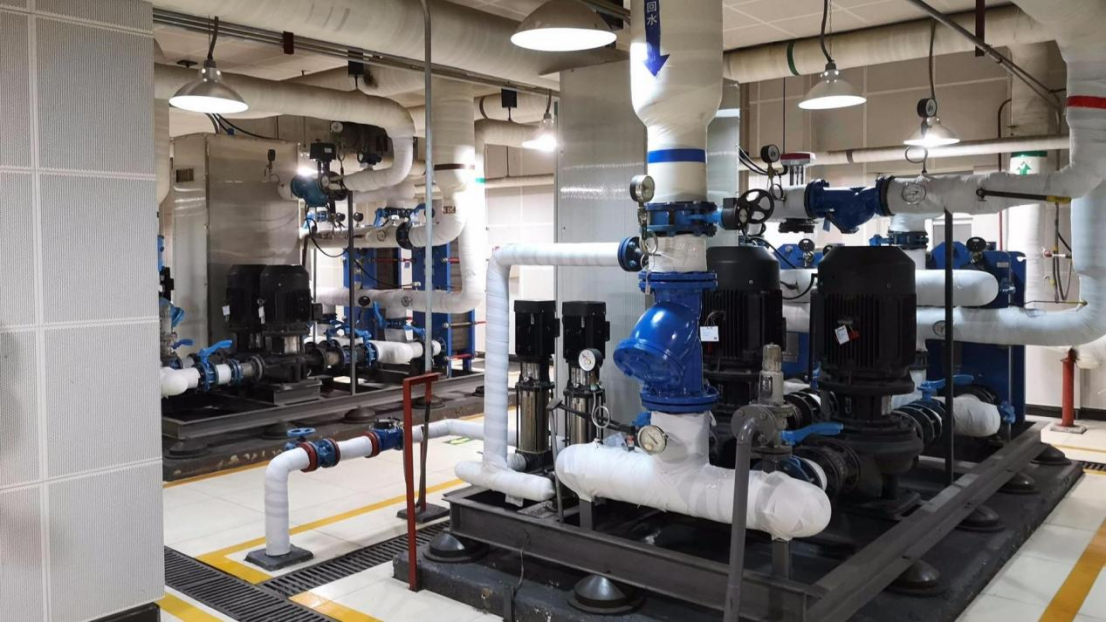

以廠內核心的“一級循環泵控制系統”為例。該系統由一臺250kW的變頻器驅動，要求根據供熱管網最不利點的壓力反饋，實時調節水泵轉速，實現恒壓供水，從而達到精準供熱與節能降耗的雙重目的。

實施方案：
1. 將倍福PLC（帶ETHERCAT接口）的I/O數據區與變頻器的過程數據（PZD）進行映射。
2. 在網關配置軟件中，定義PROFINET側的輸入/輸出模塊，并將其與ETHERCAT側的對應數據地址關聯。
3. 在PROFINET主站（西門子PLC）的TIA Portal項目中，安裝該網關的GSDML文件，并將其作為標準PROFINET設備添加到網絡，并分配好對應的I/O地址。

運行效果：
系統投運后，PROFINET主站發送的頻率設定值，通過網關在毫秒級內傳遞至倍福PLC，進而控制變頻器動作；同時，變頻器反饋的實際頻率、電流、故障狀態等信息也經由這條路徑穩定上傳。整個控制回路響應迅速、穩定可靠，成功將供水壓力波動控制在±0.05MPa以內，遠超預期。更重要的是，此舉避免了為連接變頻器而額外增加ETHERCAT通信模塊的成本，保護了現有投資。

四、 總結

此次實踐充分證明，疆鴻智能ETHERCAT轉PROFINET協議轉換網關在異構網絡集成中扮演著不可替代的角色。它不僅是簡單的協議轉換器，更是系統架構的“潤滑劑”和“融合劑”。對于自動化工程師而言，善用此類網關，能夠極大地提升系統設計的靈活性，打破不同品牌、不同協議設備之間的技術壁壘，以最優的性價比構建起高效、穩定、面向未來的智能化供熱系統。在工業互聯網與智能制造深度融合的今天，這種精準、高效的互聯互通能力，正是我們邁向智慧工廠的堅實一步。
