一、項目背景與行業痛點

某合資汽車制造商的車身焊接車間，承擔轎車白車身焊接、焊點檢測、工位轉運等核心工序，產線自動化設備存在多協議異構問題，嚴重制約生產效率與工藝精度：

EtherCAT主站設備：采用臺達 DVP-EC 系列 PLC（EtherCAT 主站），負責焊接機器人軌跡控制、焊槍壓力調節、工位聯動邏輯調度，需實時獲取變頻器轉速、編碼器位置等底層設備數據，支撐車身焊接 ±0.1mm 的精度要求；

Profibus DP從站設備：部署 12 臺西門子 MM440 系列變頻器（驅動焊接工位輸送輥道）、8 臺基恩士 LV-21A 編碼器（定位車身輸送位置）、4 臺松下步進機（控制焊槍微調機構），均僅支持 Profibus DP 協議，無法直接接入 EtherCAT 網絡。

核心通訊痛點：

協議壁壘導致數據斷層：PLC 的 EtherCAT 協議與變頻器、編碼器的 Profibus DP 協議不兼容，需人工通過變頻器調試軟件讀取轉速數據，導致輥道輸送速度偏差超 5%，車身定位不準引發焊接錯位，次品率達 3.2%；

控制延遲影響產線節拍：PLC無法通過實時數據觸發設備動作（如編碼器檢測到車身到位后，需人工下發 “變頻器停機” 指令），工序銜接延遲超2秒，產線每小時僅完成15臺車身焊接，低于設計產能20臺/小時；

系統整合難度大：運維人員需同時操作 PLC 編程軟件、變頻器管理平臺、編碼器調試工具，當出現焊接錯位故障時，需逐一排查多套系統，故障定位耗時超 40 分鐘，產線稼動率僅 85%。

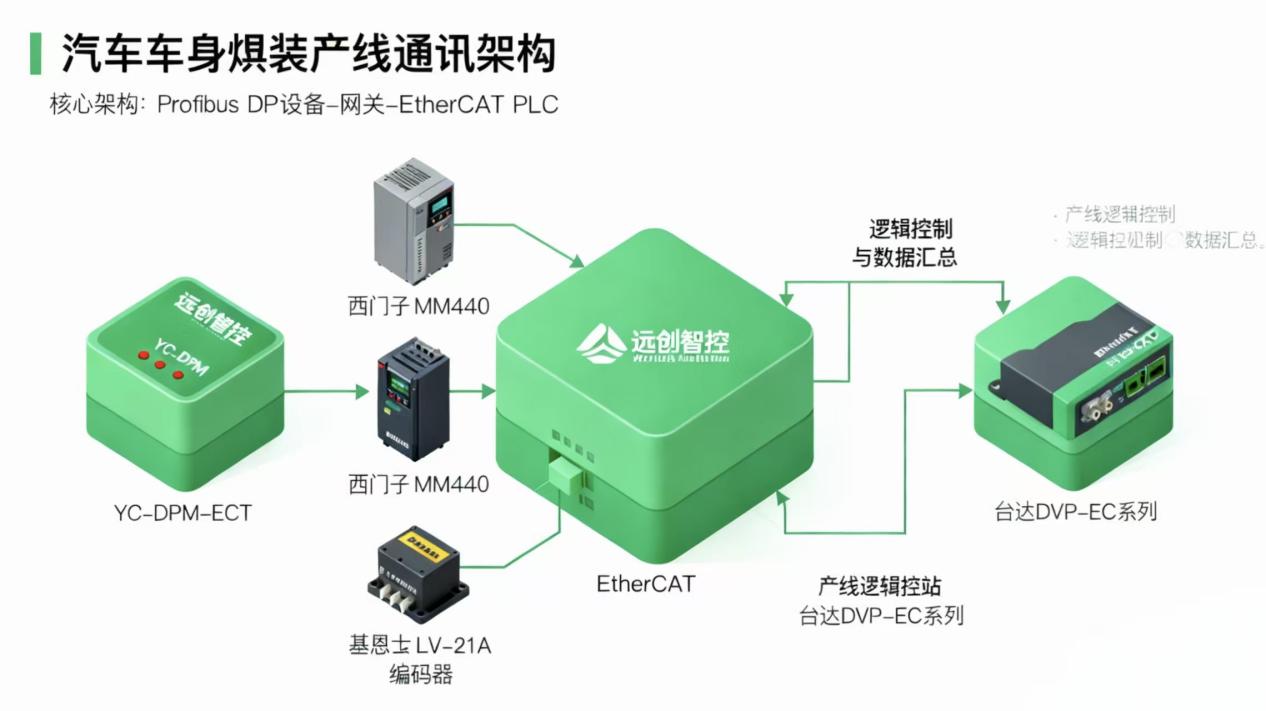

經技術評估，采用遠創智控 YC-DPM-ECT 網關作為協議轉換中樞，構建 “Profibus DP設備-網關-EtherCAT PLC” 的一體化通訊架構，解決多協議互聯問題，支撐車身焊接工序的精準協同。

二、技術方案與系統部署

（一）硬件架構與網絡拓?fù)?/p>

部署2臺遠創智控 YC-DPM-ECT 網關（主備冗余），搭建雙層通訊網絡，覆蓋車身焊接車間 3 條平行產線：

Profibus DP 側（網關為主站）：

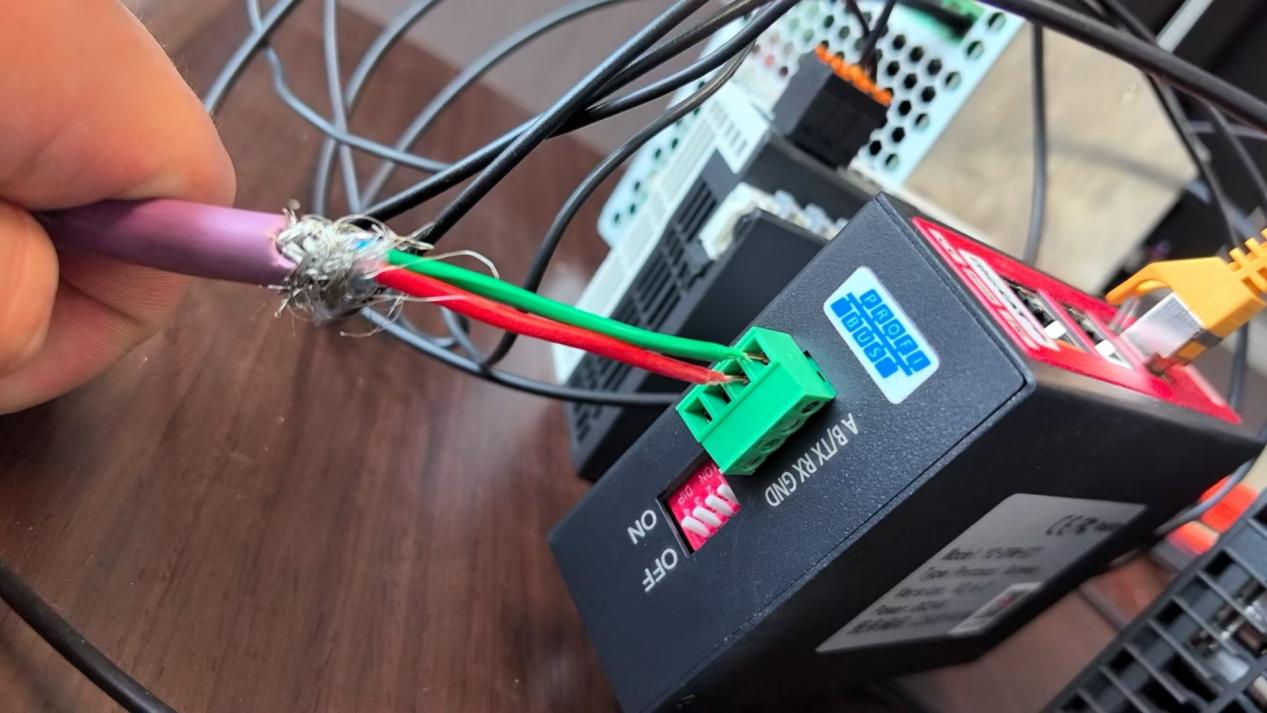

網關通過 Profibus DP 總線連接 12 臺變頻器、8 臺編碼器、4 臺步進機，配置 Profibus DP 主站參數：通訊波特率 1.5Mbps，數據更新周期 2ms，統一分配從站地址（變頻器 1-12 號、編碼器 13-20 號、步進機 21-24 號）；

將變頻器轉速（16 位整數）、電流（16 位整數）、運行狀態（8 位開關量），編碼器位置數據（32 位浮點數）映射至網關 Profibus DP 數據緩沖區（地址范圍 0x2000-0x2FFF）。

EtherCAT 側（網關為從站）：

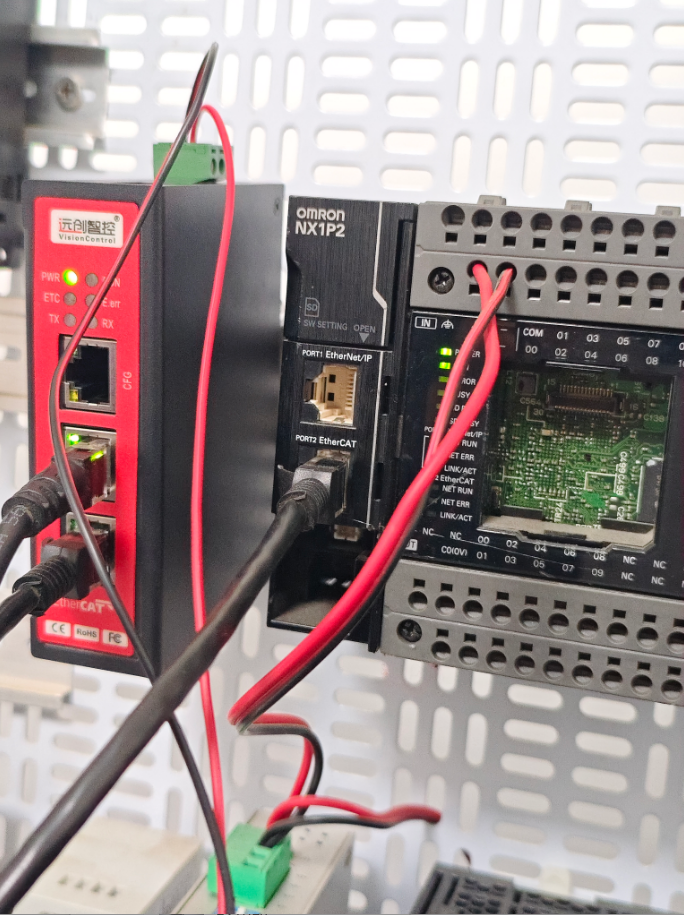

網關通過 EtherCAT 總線接入臺達 PLC 的主站網絡，配置網關 EtherCAT 從站地址 0x05，IP 地址 192.168.1.30（與 PLC 同網段）；

向 PLC 導入網關 EtherCAT 從站 EDS 文件，分配 512 字節輸入緩沖區（存儲 Profibus DP 設備上傳數據）與 256 字節輸出緩沖區（存儲 PLC 下發控制指令），確保數據交互延遲＜1ms。

（二）協議轉換與參數配置

網關雙向數據映射設置：

通過遠創智控專用配置軟件（YC-Gateway Config）建立精準數據關聯：

Profibus DP轉EtherCAT：變頻器 1 轉速數據（0x2000）→ 網關輸入寄存器 % IW100，運行狀態（0x2001）→ % IX102.0；編碼器 1 位置數據（0x2010）→ % ID104；步進機 1 控制信號（0x2020）→ % IX106.0，以此類推；

EtherCAT轉Profibus DP：PLC 下發的 “變頻器提速指令”（% QW200=0x01）→ 網關輸出寄存器 0x3000，觸發變頻器轉速?gòu)?50Hz 提升至 60Hz；“焊槍微調指令”（% QW201=0x02）→ 0x3001，控制步進機動作；

啟用 “閾值觸發上傳” 機制：當變頻器轉速波動超 2Hz、編碼器位置變化超 0.5mm 時，網關立即向 PLC 推送數據，避免無效數據占用帶寬。

PLC 控制邏輯開發：

實時監控與精度控制：在臺達 WPLSoft 軟件中開發數據可視化界面，實時顯示各變頻器轉速曲線、編碼器位置數值，設置轉速偏差預警閾值（±1Hz）、位置偏差閾值（±0.05mm），超限時 PLC 自動下發 “降速”“微調” 指令，保障車身定位精度；

工序聯動邏輯：當編碼器檢測到車身到達焊接工位（位置 = 1500mm），PLC 通過網關向變頻器下發 “停機指令”（% QW200=0x03），同時觸發焊接機器人啟動，工序銜接時間從 2 秒縮短至 0.3 秒；

故障診斷與追溯：若變頻器反饋過載狀態（% IX102.1=1），PLC 自動記錄故障時間、電流數據至本地?cái)?shù)據庫，并通過車間 MES 系統推送報警信息至運維終端，附帶故障設備編號與排查建議。

冗余與異常處理機制：

兩臺網關配置 “熱備模式”，通過 RS485 通訊實現心跳檢測（每 300ms 交互一次狀態信息），當主網關故障時，備用網關在 10ms 內自動接管所有 Profibus DP設備通訊，無數據丟失；

網關內置 Watchdog 定時器，若 500ms 未收到 PLC 通訊信號，自動將 Profibus DP設備狀態置為 “安全模式”（變頻器停機、步進機鎖死），并通過硬接線輸出信號（DO1）觸發產線急停，避免設備失控導致車身?yè)p壞。

三、應用成效與技術價值

遠創智控 YC-DPM-ECT 網關核心優勢

多協議深度兼容：同時支持 Profibus DP 主站與 EtherCAT 從站功能，無需額外添加轉換模塊，適配變頻器、編碼器、機器人等主流Profibus DP設備，滿足汽車產線多場景需求；

工業級可靠性：工作溫度范圍 - 40℃~75℃，具備 IP30 防護等級，抗電磁干擾能力達 EN 61000-6-2 標準，適應焊接車間強電磁、粉塵、振動的復雜環境；

極速轉換性能：協議轉換延遲＜1ms，數據更新周期 2ms，滿足汽車制造對實時性的嚴苛要求，支撐毫秒級設備聯動控制。

四、行業延伸與未來拓展

該方案已在汽車涂裝車間（Profibus DP 編碼器與 EtherCAT 工控機通訊）、總裝車間（Profibus DP 機器人與 EtherCAT 控制器聯動）推廣應用，未來可結合以下技術實現升級：

邊緣計算賦能：在網關集成邊緣計算功能，對變頻器電流、編碼器位置數據進行實時分析，提前預警設備磨損（如變頻器軸承老化），實現預測性維護，降低設備故障率 30%；

云端協同管理：通過網關將產線數據上傳至汽車制造云平臺（如華為云 MDC），支持多工廠設備狀態匯總、工藝參數對比，助力集團級生產調度優化；

遠創智控 YC-DPM-ECT 網關模塊以毫秒級協議轉換能力為核心，打破了汽車產線Profibus DP與EtherCAT 設備的通訊壁壘，為車身焊接、涂裝、總裝等關鍵工序的自動化升級提供了可靠支撐，助力汽車制造商實現 “高精度、高效率、高柔性” 的生產目標。
