一、項目背景與核心痛點

某超高層智慧大廈總建筑面積20萬平方米，涵蓋辦公、商業及酒店功能。其機電系統中，西門子V90伺服（控制電梯門機）、倍福IO模塊（Profinet從站）與臺達AS系列PLC（EtherCAT主站）、中控室工控機存在通訊壁壘，導致三大問題：

設備協同失效：電梯門機開關指令從PLC下發到伺服響應延遲超500ms，高峰期電梯運行效率降低20%；

能耗浪費：空調變頻器（Profinet）與新風系統（EtherCAT）無法聯動，夏季制冷季能耗超預算18%；

運維滯后：閥島故障需人工逐層排查，平均處理時間超3小時，影響樓宇舒適度與運營效率。

為破解Profinet與EtherCAT的協議壁壘，該大廈引入捷米特JM-PNM-ECT網關模塊，構建“末端設備-中控系統”的毫秒級通訊網絡。

二、技術方案與系統架構

（一）核心設備部署

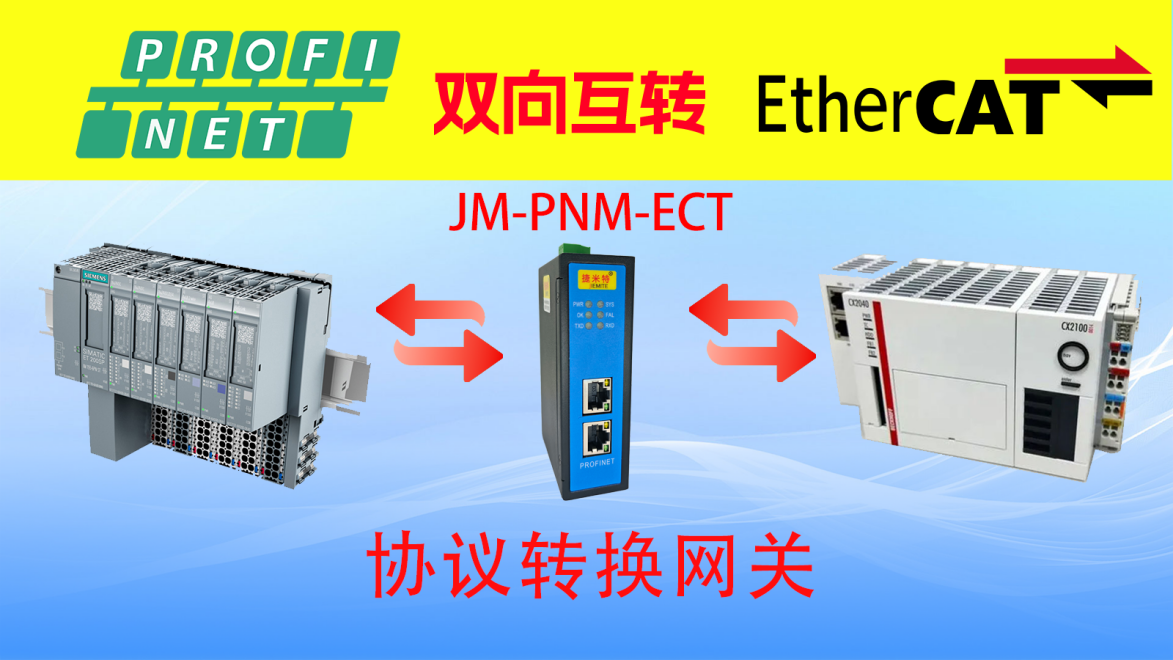

協議轉換中樞：部署12臺捷米特JM-PNM-ECT網關，作為Profinet轉EtherCAT的核心樞紐：

Profinet側：作為主站掃描80臺從站設備（含32臺伺服、24臺變頻器、16臺閥島），支持IRT實時模式；

EtherCAT側：作為從站接入臺達PLC，兼容CoE協議，數據更新周期≤1ms。

現場設備層：

Profinet從站：西門子V90伺服（電梯門機）、ABBACS880變頻器（空調風機）、FestoCPX閥島（給排水控制）；

EtherCAT主站：臺達AS300PLC（樓宇自控）、研華工控機（能源管理）。

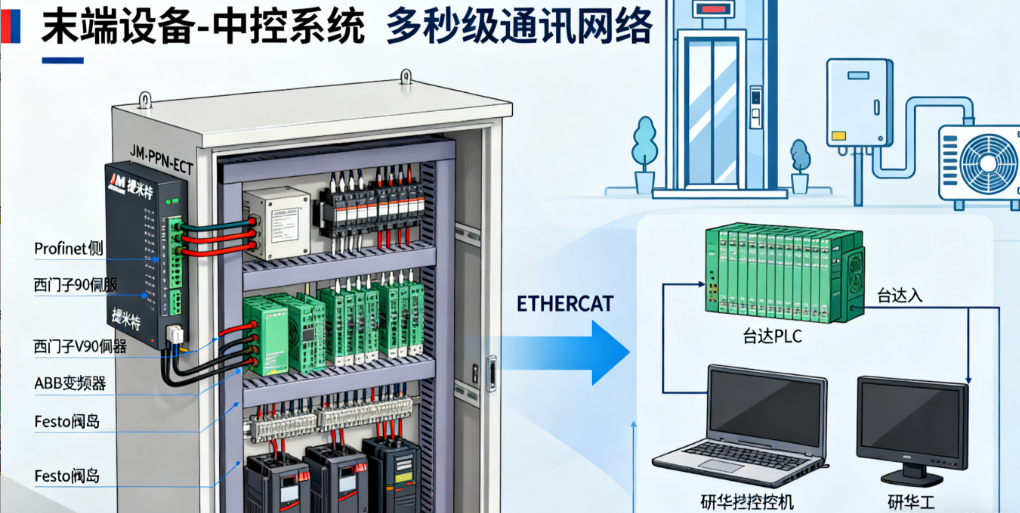

網絡拓?fù)洌壕W(wǎng)關通過雙以太網端口分別連接Profinet環網與EtherCAT總線，支持光纖冗余鏈路，適應樓宇7×24小時運行需求。

（二）協議映射與數據交互

借助捷米特配置軟件，完成關鍵參數的雙向映射：

Profinet→EtherCAT：

伺服門機位置（32位浮點型，單位mm）→EtherCAT過程數據PDO1；

變頻器運行頻率（16位整型，單位Hz）→PDO2，采樣周期5ms；

EtherCAT→Profinet：

PLC下發的電梯門開關指令（EtherCAT控制字）→Profinet控制模塊，響應延遲≤1ms；

能源管理系統的空調風速指令→變頻器，實現0.1Hz精度調節。

三、應用成效與技術價值

（一）核心功能落地

智能設備協同：

網關實現電梯召喚信號（EtherCAT）與門機伺服（Profinet）的毫秒級聯動，開關門響應時間從500ms縮短至15ms，電梯平均候梯時間減少18%；

當辦公區CO?濃度（EtherCAT采集）超標時，網關自動調節空調變頻器（Profinet）與新風閥島（Profinet），室內空氣質量達標率提升至99%。

能源優化管理：

基于EtherCAT主站的AI算法，網關協同控制空調、照明系統，夏季能耗降低22%，年度電費節省約120萬元；

給排水系統通過閥島（Profinet）與PLC（EtherCAT）聯動，漏水檢測響應時間從30分鐘縮短至3秒，避免設備損壞風險。

智能運維體系：

閥島通訊異常、伺服過載等故障信息經網關2ms內上傳中控系統，觸發樓宇三維地圖報警，并推送維修工單至移動端；

系統自動調取備用設備接管任務，故障處理時間從3小時縮短至20分鐘，設備可用性提升至99.9%。

（二）技術創新點

納秒級同步設計：

網關采用FPGA硬件加速，實現ProfinetIRT與EtherCAT分布式時鐘（DC）的納秒級同步，多軸設備協同誤差＜1μs；

支持IEEE1588PTP時鐘協議，確保樓宇全系統時間一致性，滿足電梯群控等高實時性需求。

工業級可靠性：

采用-40℃~70℃寬溫設計，通過EN55022工業電磁兼容認證，適應樓宇強電井、機房等復雜環境；

雙電源冗余與鏈路熱備機制，單故障下通訊無中斷，MTBF超10萬小時。

協議深度兼容：

支持ProfinetV2.3與EtherCAT1.5協議的雙向轉換，自動適配不同品牌設備（如西門子、臺達、Festo）；

內置協議診斷工具，可實時監測通訊質量，輔助快速定位網絡故障。

四、行業應用與推廣價值

（一）智能建筑場景適配性

超高層樓宇：適用于電梯群控、空調系統、給排水的跨協議設備協同；

商業綜合體：支持智能照明、安防系統、能源管理的統一通訊與聯動；

數據中心：適配精密空調、UPS電源、門禁系統的協議轉換，保障運維效率。

（二）行業價值體現

改造成本低：無需替換原有設備，改造成本較整線更換降低65%，單項目節省投資約80萬元；

部署靈活：單網關可接入64個Profinet從站，支持即插即用，適配不同規模建筑項目；

智能化升級：為智能建筑接入數字孿生、AIoT平臺奠定通訊基礎，推動行業向低碳化、智慧化轉型。

隨著“雙碳”目標與智慧城市建設推進，協議轉換網關在智能建筑、智慧園區等領域具有廣闊應用前景，成為跨協議設備互聯的核心技術支撐。
