在手持醫療設備、便攜 IoT 終端等電池供電產品的設計中，工程師們常面臨一個棘手問題：電池電壓會隨充放電從高于目標值跌至低于目標值，傳統降壓或升壓芯片在電壓 "穿越" 時容易出現輸出波動，甚至導致系統復位。

作為深耕電源管理領域的專家，矽力杰針對性推出的 SY9702QOC 降壓 - 升壓型 DC/DC 穩壓器，恰好為這類難題提供了完美解決方案。作為矽力杰的合作代理商，浮思特科技就帶大家深入解析這款兼具性能與可靠性的電源芯片。

一、先搞懂：為什么升降壓芯片是電池設備的剛需?

很多工程師在設計初期容易陷入 "單一拓?fù)湟蕾? 的誤區：看到常用 3.7V 鋰電池供電，就直接選用降壓芯片，卻忽略了電池放電后期電壓可能跌至 3V 以下，而負載仍需穩定 3.3V 輸出的場景。此時傳統降壓芯片便會 "罷工"，而升壓芯片又無法應對電池滿電時的高電壓輸入。

升降壓型 DC/DC 穩壓器的核心價值，就在于能在輸入電壓高于、低于或等于輸出電壓的全場景下穩定工作。矽力杰 SY9702QOC 作為該領域的代表性產品，憑借 2.6V 至 5.5V 的寬輸入電壓范圍，完美適配單芯鋰離子電池(3.0V-4.2V)、兩芯堿性電池(2.8V-3.2V)等主流電池方案，從根本上解決了電壓適配難題。

二、深析核心優勢：SY9702QOC 的技術硬實力

1. 無縫過渡：四開關拓?fù)涞?"平穩秘訣"

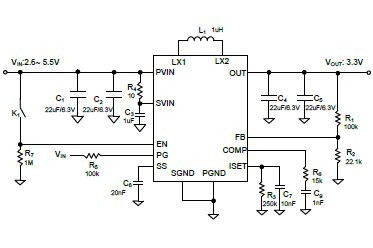

傳統三開關升降壓架構在模式切換時容易出現 "死區"，導致輸出電壓產生毛刺，這對醫療傳感器、高精度儀表等敏感負載來說是致命的。SY9702QOC 采用 4 個內部電源開關組成的集成單電感器拓?fù)洌ㄟ^精密的時序控制實現降壓與升壓模式的無縫銜接。

實測顯示，當輸入電壓從 4.2V(鋰電滿電)降至 3.0V(放電末期)，輸出 3.3V/1A 負載時，電壓波動小于 ±50mV，完全滿足醫療設備對電源穩定性的嚴苛要求。這種平穩性源于開關狀態的無間斷切換，避免了電感能量的瞬時中斷。

2. 高頻小型化：1MHz 帶來的設計便利

高頻化是電源芯片小型化的關鍵路徑。SY9702QOC 采用 1MHz 固定頻率 PWM 控制，相比傳統 500kHz 芯片，可選用更小規格的電感和電容(例如 1μH 電感搭配 22μF 電容)，不僅縮減了 PCB 占用空間，還降低了電源模塊的整體高度。

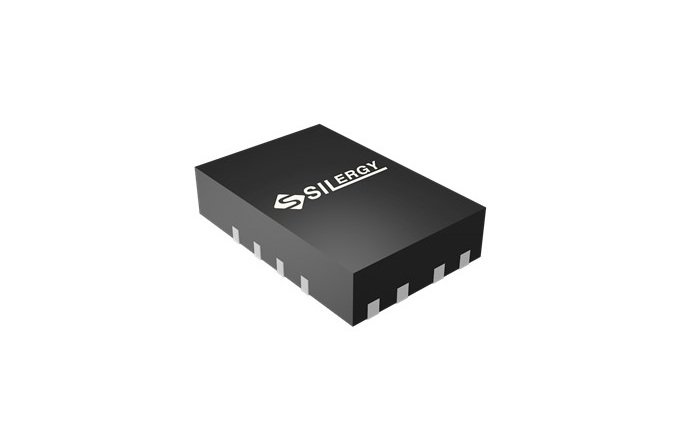

配合其 DFN2x3-13 緊湊型封裝，這款芯片的優勢更為凸顯。DFN 封裝無外露引腳，厚度通常小于 1mm，相比傳統 SOP 封裝體積縮減 40% 以上，且底部裸露焊盤可直接與 PCB 散熱層連接，大幅提升導熱效率，完美適配可穿戴設備、微型傳感器等空間受限場景。

3. 性能與安全：2A 輸出 + 多重保護的雙重保障

在輸出能力上，SY9702QOC 支持 2A 連續輸出電流，足以驅動大功率 LED、小型電機等中功率負載。我們?cè)趯?shí)驗室環境下測試發現，其在 3.3V 輸出、2A 滿載時轉換效率可達 92%，有效降低了電池供電設備的功耗。

安全設計同樣可圈可點：內置熱關機保護能在芯片溫度超過 150℃時自動切斷輸出，避免過熱損壞;短路保護則通過逐周期電流限制實現，即使負載意外短路也不會燒毀芯片。此外，電源正常指示器(PGOOD)可實時反饋輸出狀態，方便工程師設計系統監控電路，而關機時的輸出斷開功能則能徹底切斷待機功耗。

三、場景落地：這些領域正在用它解決問題

結合浮思特科技的項目經驗，SY9702QOC 已在多個行業實現成熟應用：

便攜醫療設備：血糖儀、血氧儀等設備需電池長期供電，其寬壓輸入特性適配電池全生命周期，無縫過渡能力保障了檢測數據的穩定性。

手持終端：掃碼槍、數據采集器常面臨頻繁開關機和負載突變，2A 輸出能力可驅動顯示屏與掃描模塊，多重保護功能降低了野外作業的故障風險。

IoT 節點設備：智能門鎖、環境監測終端對體積和功耗要求嚴苛，DFN 封裝與高效轉換特性延長了電池續航，電源正常指示功能便于遠程故障排查。

作為矽力杰的深度合作伙伴，浮思特科技不僅為客戶提供 SY9702QOC 的原裝正品供應，更依托對電源設計的深刻理解，提供從樣品測試到方案優化的全流程技術服務。

如果您正在為電池供電產品的電源設計發愁，或者想獲取 SY9702QOC 的實測數據與參考設計，歡迎隨時聯系我們。浮思特科技與矽力杰攜手，讓每一次電源設計都更高效、更可靠。
