在單片機系統設計中，你是否遇到過莫名其妙的復位故障或信號干擾？問題的根源往往在于一個被忽視的小元件——電容。作為單片機外圍電路中的"無名英雄"，電容的選擇直接影響系統穩定性和性能表現。

電容在單片機電路中的核心作用

單片機的穩定運行離不開電容的保駕護航。去耦電容用于消除電源噪聲，耦合電容負責信號傳輸，起振電容確保時鐘精準，復位電容保障系統啟動可靠。這些看似簡單的元件，卻承擔著電路設計中不可替代的功能。

電容值的選擇直接影響電路性能。1法拉(F)作為國際單位，實際應用中更常見的是微法(μF)、納法(nF)和皮法(pF)。換算關系為：1F=10?μF=10?nF=1012pF。了解這些單位轉換是正確選用電容的基礎。

復位電路中的電容選擇技巧

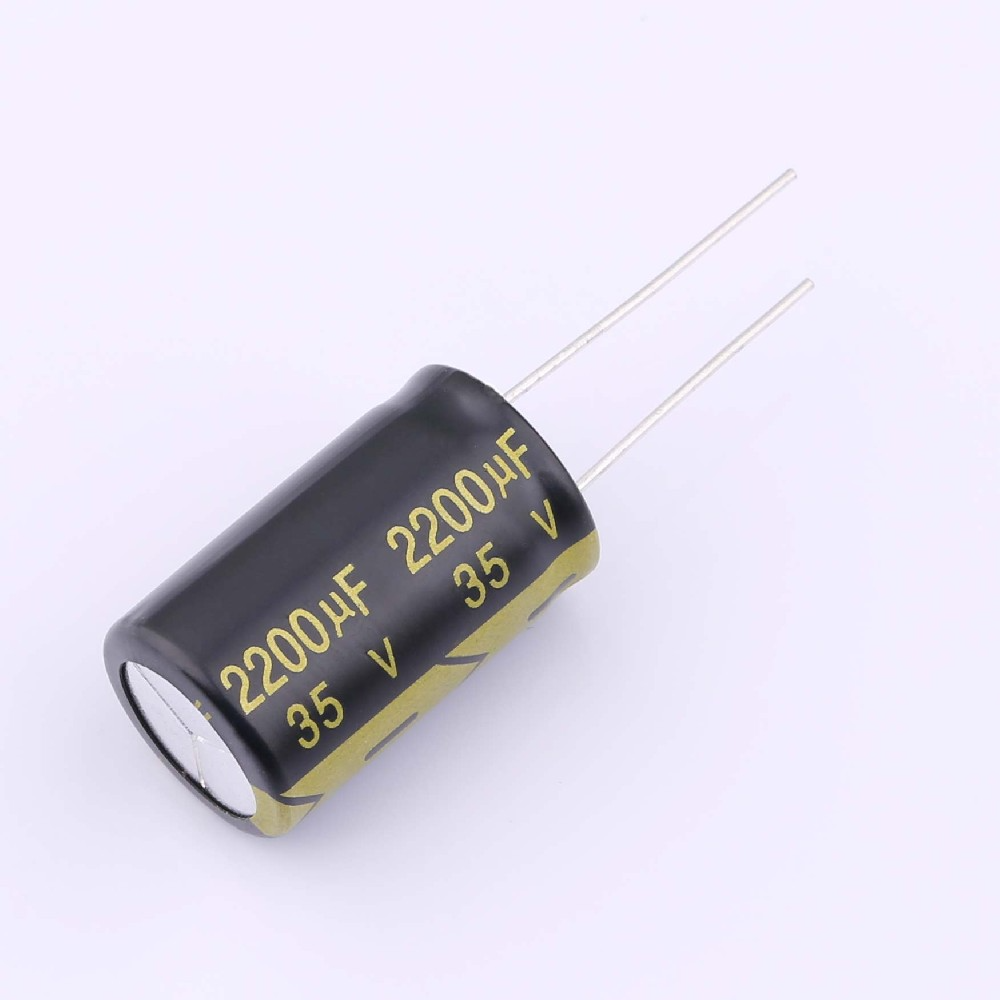

單片機復位電路中，電容的作用尤為關鍵。它不僅要提供穩定的電源環境，還要精確控制復位時間。常見設計中，10μF至100μF的電解電容是主流選擇，具體容量需根據單片機型號和復位時間要求確定。

額定電壓選擇不容忽視。電容的工作電壓必須高于系統最高工作電壓，一般建議留有30%余量。質量方面，應優先選擇知名品牌的低ESR電容，這類產品在高溫環境下性能更穩定，能有效避免漏電和容量衰減問題。

555定時器電路中的電容應用

在基于555定時器的RC振蕩電路中，電容與電阻共同決定輸出頻率。計算公式為f=1.44/((R1+2R2)C)，其中C的精度直接影響頻率穩定性。建議選用溫度系數小的陶瓷電容或薄膜電容，誤差等級至少為5%。

對于高頻應用，電容的等效串聯電阻(ESR)和等效串聯電感(ESL)成為關鍵參數。低ESR的MLCC電容能顯著改善高頻性能，而電解電容則適用于低頻大容量的場合。

電源濾波電容的布局要點

電源濾波電路中，電容的布置遵循"大電容儲能，小電容濾高頻"的原則。通常在電源入口處放置100μF以上電解電容，單片機電源引腳附近配置0.1μF陶瓷電容。這種組合能有效抑制寬頻段噪聲。

多層陶瓷電容(MLCC)因其體積小、高頻特性好而廣受歡迎，但需注意直流偏壓效應可能導致實際容量大幅下降。鉭電容雖然性能優異，但耐壓余量需要加倍注意，且價格相對較高。

常見誤區與選型建議

許多工程師在電容選型中存在三個典型誤區：一是忽視電容的溫度特性，導致高溫環境下容量驟減；二是不考慮電容的壽命因素，特別是電解電容的耐久性；三是忽略PCB布局對電容性能的影響，造成預期效果大打折扣。

在實際選型時，建議參考以下優先級：先確定耐壓和容量需求，再選擇合適類型(陶瓷、電解、鉭等)，最后考慮封裝尺寸和成本。對于關鍵部位，寧可選擇高一檔規格的產品，也不要為節省成本而犧牲可靠性。記住，一顆優質的電容可能決定整個系統的成敗。
