你有沒有發現，都是無線鼠標，有的人的鼠標裝了新電池才用4個月就沒電了，有的人的鼠標能頂一年。其中的訣竅，就在于無線鼠標的設計會不會“省”。

小小的一個鼠標，為什么會這么費電

1. 電流波動太大

無線鼠標的功耗曲線堪比過山車。不用電腦時你會記得關鼠標嗎?無線鼠標將這樣的時段設為睡眠模式，將電流控制在微乎其微。你一操作，它瞬間電流飆升上千倍。

2. 反應速度太快

你以為是你手速快？不，鼠標的響應速度更快，工作模式切換在微秒間完成。普通萬用表測量直接傻眼：剛才是不是有個脈沖飄過去了?稍有不慎，關鍵數據就溜走了。

3、設計時的“天賦”不同

不同品牌、型號的鼠標，功耗設計天差地別。一些辦公鼠標主打長續航，采用更好的低功耗傳感器和芯片。而一些游戲鼠標傳感器精度超高，回報率拉滿，電量自然嘩嘩掉，幾個月一換電池很正常。

低功耗測試可不是簡單插個電

這就像是在給鼠標做24小時心電監護，記錄它每一次心跳功耗脈沖，分析它的使用模式，只有摸清它所有的“省電小動作”，才能設計出續航更強的產品。這需要供電電源具有高速高精度特性，同時能夠具備高速采樣能力。

ITECH新品IT2705直流電源分析儀是一款高度集成的模塊化直流電源分析儀，專為動態功耗測量、電池模擬與電源特性分析而設計。

測試案例：無線藍牙鼠標功耗測試

工作模式分析：

1.主動模式(Active Mode)：用戶移動鼠標或進行操作時，光學傳感器、微處理器和藍牙射頻模塊全部處于工作狀態，功耗最高。

2.待機模式(Standby Mode)：短時間內無操作，傳感器保持低功耗監測，藍牙保持連接。

3.睡眠模式(Sleep Mode)：較長時間無操作，大部分電路關閉，僅保留基本喚醒功能，功耗較低。

測試儀器：

IT2705直流電源分析儀+IT27814 SMU模組

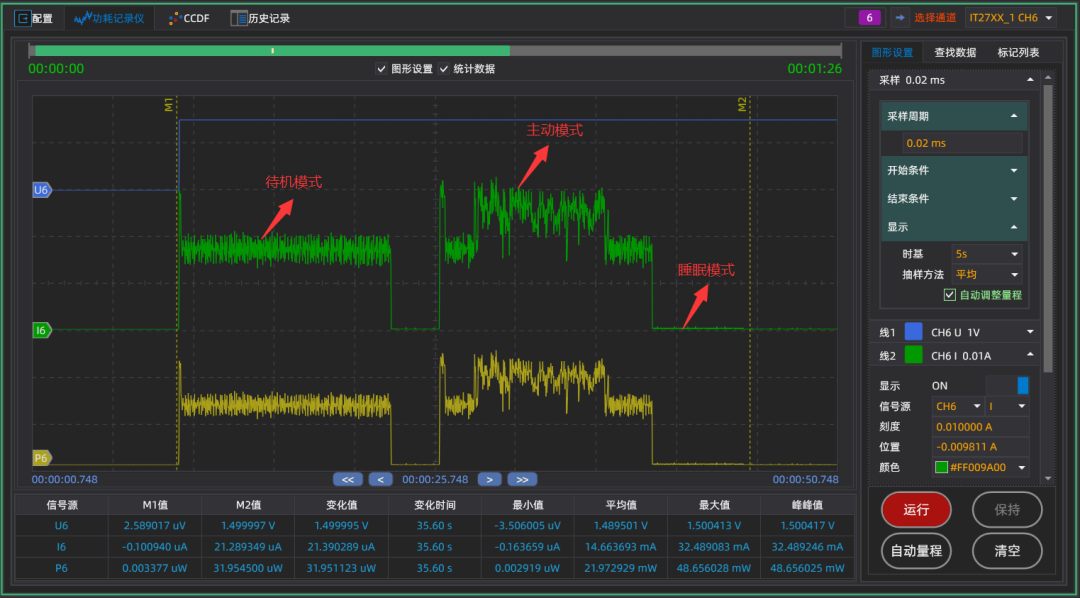

測試過程：使用PV2700上位機軟件功耗分析功能，設定采樣間隔以及需要顯示的曲線，采集鼠標從主動工作模式一直到睡眠模式的電壓電流以及功耗數據。

測試結果：

通過功耗分析功能自帶的統計數據，我們得到

待機模式：17mA 25mW

主動模式：25mA 37mW

睡眠模式：134uA 200uW

另外可以分析得到每個模式電流功率的平均值、最大值和最小值等,幫助研發工程師優化設計。

測試亮點：

1、高精度與高分辨率測量：IT2705直流電源分析儀選配IT27814SMU模組電壓表精度高達0.015%+300μV，安培計精度達到0.025%+5μA。憑借μA級的高分辨率，它能夠精準測量設備在待機或休眠模式下的微安級電流，清晰捕捉從深度睡眠到全功率運行等多種狀態下的功耗細節。

2、獨特的長時間數據記錄功能：針對電池續航測試等需長時間監控功耗的場景，IT2705直流電源分析儀的Data Logger功能可在高采樣率下持續運行，實時處理數據，全面記錄電流電壓的最大值、最小值和平均值，并支持從數分鐘到數天甚至更長時間的連續測試，滿足各類耐久性評估需求。

3、高速采樣與瞬態波形捕獲能力：IT2705直流電源分析儀搭載的Scope功能支持最高200kHz的采樣率，能夠準確捕捉電流瞬變和脈沖信號，清晰呈現功耗快速變化的波形，助力工程師深入分析瞬態響應特征與異常功耗峰值。
