雷達模組 安信可Rd-03_V2，在網頁上如何顯示距離監控？
以下作品由安信可社區用戶無垠的廣袤制作
項目介紹

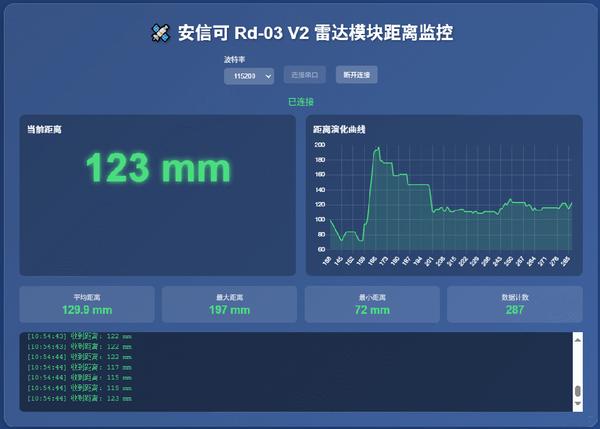

通過 Web 網頁上位機接收和解析雷達測距信息、歷史演化曲線、距離統計信息等，并優化顯示界面，直觀地反饋采集的數據，便于開發者在各種場景和環境條件下的快速應用。
硬件連接
流程圖
代碼
演示
原貼地址：https://bbs.ai-thinker.com/forum.php?mod=viewthread&tid=47294
硬件連接
使用 USB 轉 TTL 工具連接雷達模塊和電腦，接線方式如下:
| 模組序號（名稱） | USB 轉 TTL 引腳 | 說明 |
| 1（3V3） | 3V3 | 供電 |
| 2（GND） | GND | 接地 |
| 3（TXD） | RXD | 數據發送端 |
| 4（RXD） | TXD | 數據接收端 |
| 5（OT2） | None | 檢測結果（高低電平）輸出 |
實物圖

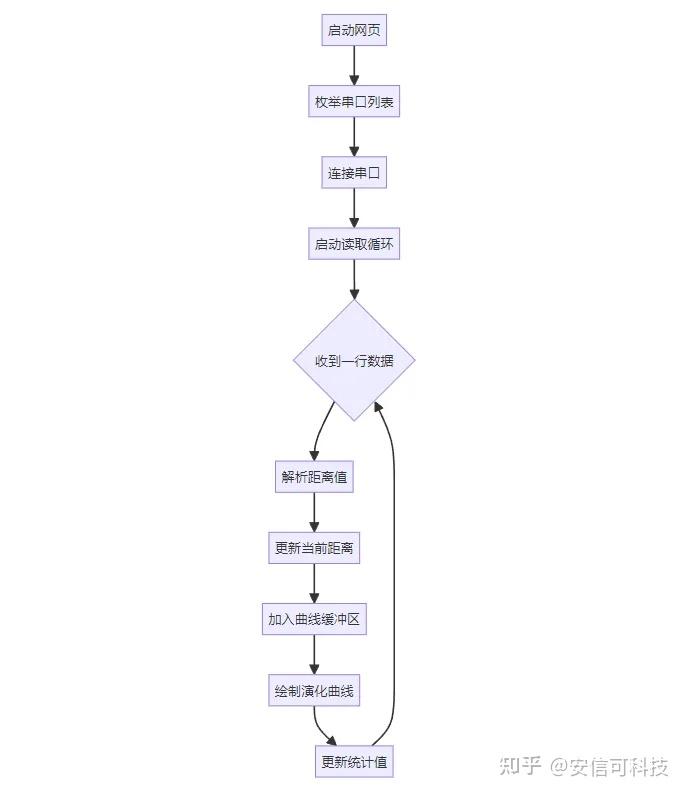

流程圖
效果
使用 USB 轉 TTL 工具連接雷達模塊和電腦。
點擊網頁上方的 連接串口 按鈕，彈出設備端口選項窗口，選擇目標設備并連接。

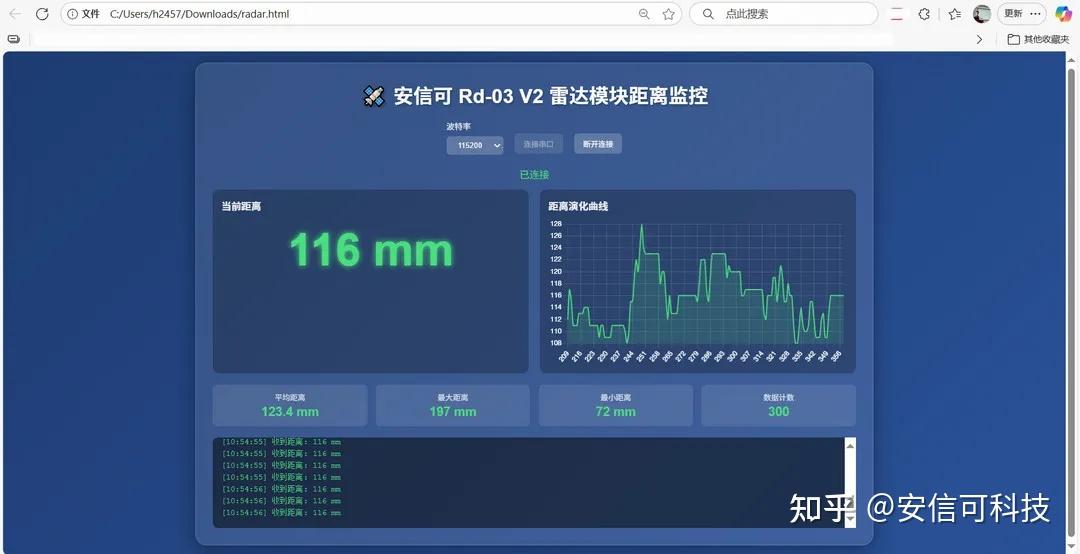

網頁顯示實時距離以及動態歷史演化曲線。

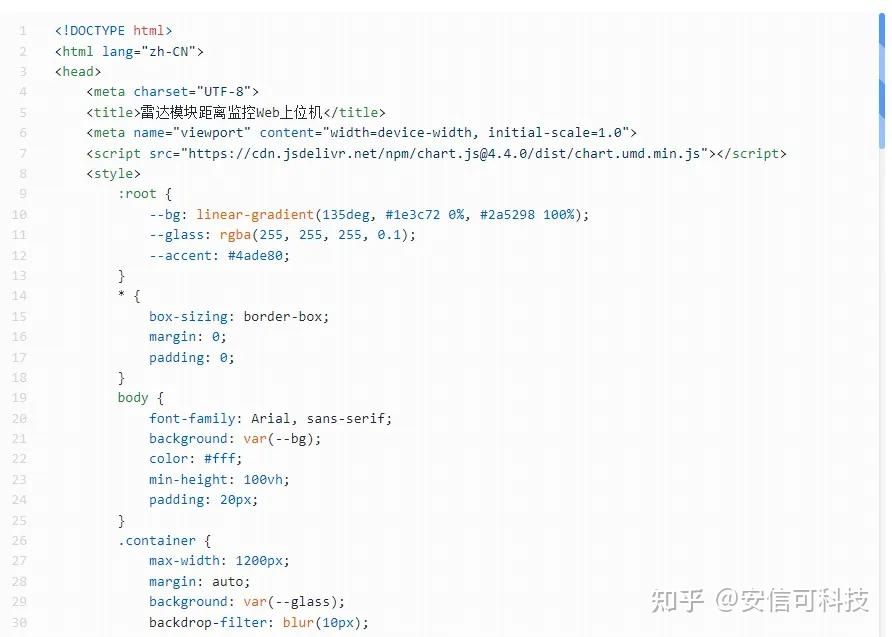

參考代碼
新建 HTML 文件并添加如下代碼（點擊鏈接查看代碼），保存文件并雙擊打開 HTML 文件。
【安信可雷達模組Rd-03_V2】網頁距離監控 - Rd-03系列 - 物聯網開發者社區-安信可論壇 - Powered by Discuz!
審核編輯 黃宇
