STMicroelectronics X-STM32MP-GNSS2擴展板通過40引腳GPIO連接器引腳與STM32MP微處理器連接，使用I 2C、UART和GPIO連接各種組件。該擴展板配有用于低功耗多星座GNSS定位的Teseo-LIV4F模塊，使用各種傳感器來確保數據精度。該模塊嵌入Teseo IV定位接收器IC，可同時在多種衛星系統（GPS/伽利略/Glonass/北斗/QZSS/IRNSS）上工作。X-STM32MP-GNSS2擴展板與STM32MP157F-DK2和Raspberry Pi GPIO連接器布局兼容。此外，該多傳感器擴展板還內置ISM330DHCX iNEMO 3軸加速度計/陀螺儀、IIS2MDC 3軸磁力計和ILPS22QS壓力傳感器。X-STM32MP-GNSS2板通過STM32MP157F-DK2 GPIO連接器由標準3.3V電源供電。

數據手冊；*附件：STMicroelectronics X-STM32MP-GNSS2擴展板數據手冊.pdf

特性

Teseo-LIV4F GNSS接收器
板載iNEMO慣性模塊，用于加速度計和陀螺儀
QVAR嵌入式壓力傳感器，用于高度測量
用于實現位置精度的磁力計
PPS、電源和用戶LED
重置、喚醒和用戶鍵
用于自動GPIO設置和驅動器設置的EEPROM
兼容STM32MP157F-DK2和Raspberry Pi GPIO連接器

系統框圖

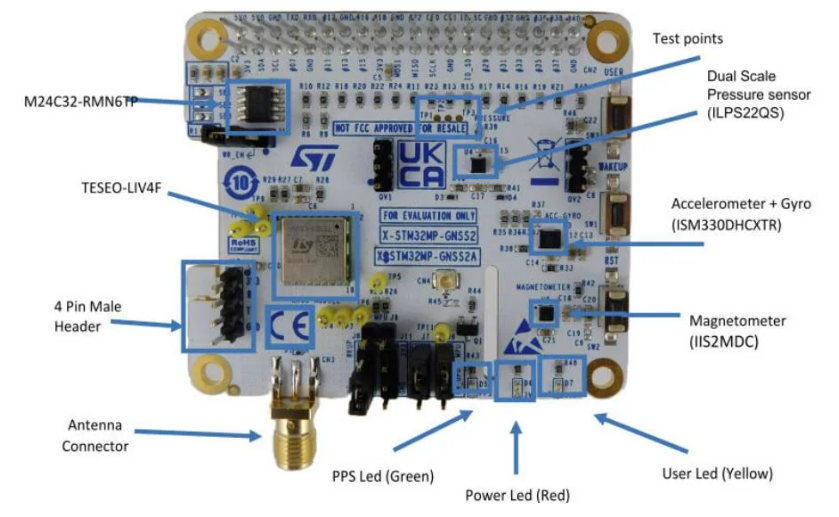

元件布局詳情

X-STM32MP-GNSS2擴展板技術深度解析

一、產品概述與核心特性

?X-STM32MP-GNSS2?是STMicroelectronics推出的一款專為STM32MP系列微處理器設計的低功耗全球?qū)Ш叫l(wèi)星系統擴展板。該板卡集成了多星座GNSS定位功能，配合豐富的傳感器陣列，為精準定位應用提供了完整的硬件解決方案。

核心特性亮點：

?Teseo-LIV4F GNSS接收器?：支持GPS、Galileo、Glonass、BeiDou、QZSS、IRNSS多星座同時工作
?iNEMO慣性測量單元?：集成ISM330DHCX加速度計和陀螺儀
?QVAR嵌入式壓力傳感器?：采用ILPS22QS數字輸出氣壓計，支持雙全量程最高4060 hPa
?高精度磁力計?：IIS2MDC三軸數字磁傳感器，動態范圍達±50高斯
?雙平臺兼容性?：同時支持STM32MP157F-DK2和樹莓派GPIO連接器布局

二、系統架構與接口設計

硬件架構分析

擴展板采用模塊化設計理念，各功能單元通過統一的GPIO擴展連接器與主處理器交互。其?40針GPIO接口?支持I2C、UART和GPIO等多種通信協議，為不同組件提供靈活的連接方式。

關鍵接口配置：

?I2C總線?：連接EEPROM、傳感器陣列（加速度計、陀螺儀、壓力傳感器、磁力計）
?UART接口?：用于GNSS模塊數據傳輸
?GPIO控制線?：管理LED指示、用戶按鍵、模塊喚醒和復位功能

三、核心組件技術參數詳解

1. GNSS定位模塊

?Teseo-LIV4F?作為獨立低功耗GNSS模塊，內置Teseo IV定位接收芯片，具備以下技術特點：

多星座同步處理能力
低功耗設計優化
高靈敏度信號接收

2. 運動傳感器規格

?ISM330DHCX?慣性模塊提供：

加速度計量程：±2/±4/±8/±16 g可配置
陀螺儀角速度范圍：±125/±250/±500/±1000/±2000/±4000 dps
中斷輸出功能（INT1/INT2）

3. 環境感知傳感器

?ILPS22QS壓力傳感器?：海拔測量精度優化
?IIS2MDC磁力計?：位置精度增強輔助

四、典型應用場景

導航與定位應用

該擴展板特別適用于：

?智能交通系統?：車輛導航與軌跡跟蹤
?物流追蹤?：貨物位置實時監控
?戶外運動設備?：徒步、騎行等高精度定位

移動服務平臺

共享經濟設備定位
人員與資產追蹤管理
基于位置的服務應用開發

五、系統集成與開發支持

軟件生態兼容性

板卡配套?X-LINUX-GNSS1?軟件擴展包，基于OpenSTLinux框架，為GNSS應用開發提供完整的軟件棧支持。

硬件擴展能力

?EEPROM自動配置?：支持GPIO自動設置和驅動配置
?多傳感器數據融合?：提供全方位的位置和環境信息
?用戶交互接口?：包含LED狀態指示和用戶按鍵

六、設計優勢與創新點

?高集成度設計?：單一板卡集成GNSS定位和多種環境傳感器
?平臺靈活性?：兼容STM32MP和樹莓派兩大流行平臺
?電源管理優化?：針對低功耗應用的專項設計
?數據精度提升?：多傳感器數據融合確保定位準確性
