該ADS9803是一個基于同步采樣、20位逐次逼近寄存器（SAR）模數轉換器（ADC）的八通道數據采集（DAQ）系統。該ADS9803為每個通道提供完整的模擬前端 （AFE），并帶有輸入箝位。該器件還具有 1MΩ 輸入阻抗和具有用戶可選帶寬選項的可編程增益放大器 （PGA）。高輸入阻抗允許直接與傳感器和變壓器連接，從而消除了對外部驅動電路的需求。將ADS9803配置為接受±12V、±10V、±7V、±5V、±3.5V和±2.5V雙極性輸入，輸入共模電壓高達±12V。

支持1.2V至1.8V工作的數字接口使該ADS9803無需外部電壓電平轉換器即可使用。
*附件：ads9803.pdf

特性

• 8通道、20位ADC，帶模擬前端：
  • 同時采樣
  • 恒定的 1MΩ 輸入阻抗前端
  • 8 通道的 2MSPS/通道速度
  • 速度提升模式：2 通道 8MSPS/ch
• 可編程模擬輸入范圍：
  • ±12V、±10V、±7V、±5V、±3.5V和±2.5V
  • 單端和差分輸入
  • 共模電壓范圍：±12V
  • 輸入過壓保護：高達 ±18V
• 用戶可選擇的模擬輸入帶寬：
  • 22.7kHz 和 700kHz
• 集成低漂移精度基準：
  • ADC基準電壓源：4.096V
  • 2.5V 基準輸出，用于外部電路
• 全通量下的出色交流和直流性能：
  • DNL：±0.5ppm，INL：±2.5ppm
  • 信噪比：90.3dBFS，總諧波擾：–113dB
• 電源：
  • 模擬和數字：5V 和 1.8V
  • 數字接口：1.2V 至 1.8V
• 溫度范圍：–40°C 至 +125°C

參數

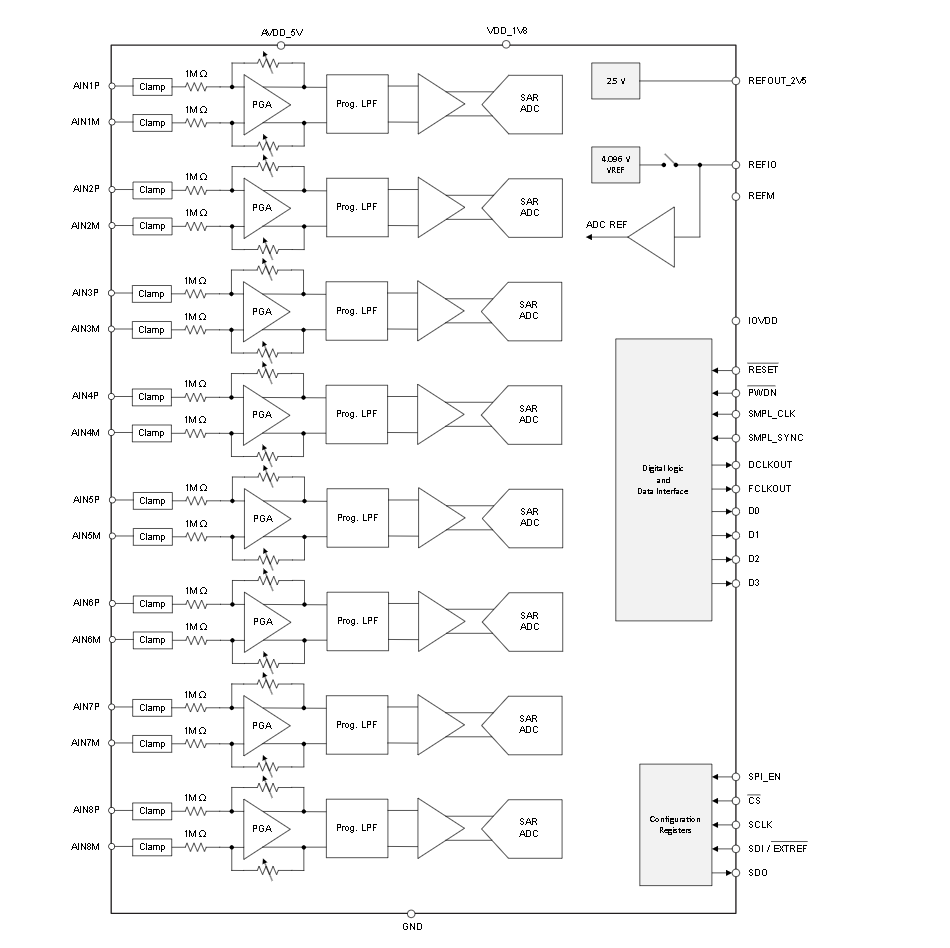

方框圖

1. 產品概述?

• ?型號?：ADS9803（與ADS9801為同系列）
• ?核心特性?：8通道、20位、2MSPS/通道同步采樣ADC，集成模擬前端
• ?應用領域?：半導體測試、可編程直流電源、參數測量單元

?2. 關鍵性能參數?

• ?分辨率?：20位（無誤碼）
• ?采樣率?：
  • 正常模式：2MSPS/通道（8通道同時工作）
• ?加速模式?：8MSPS/通道（僅2通道工作）
• ?線性誤差?：
  • DNL：±0.5ppm
  • INL：±2.5ppm
• ?動態性能?：
  • SNR：90.3dBFS
  • THD：-113dB
• ?輸入特性?：
  • 輸入阻抗：恒定1MΩ
  • 輸入范圍：±12V、±10V、±7V、±5V、±3.5V和±2.5V
  • 過壓保護：最高±18V
  • 帶寬選項：22.7kHz和700kHz
• ?電源要求?：
  • 模擬電源：5V
  • 數字電源：1.8V
  • 接口電源：1.2V至1.8V
• ?溫度范圍?：-40°C至+125°C

?3. 系統架構?

• ?模擬前端?：每通道包含鉗位保護、PGA和可編程LPF
• ?參考電壓?：
  • 內部基準：4.096V
  • 外部基準：支持連接
• ?集成功能?：
  • 2.5V參考輸出
  • 數據輸出隨機化
  • 數據平均功能

?4. 接口配置?

• ?數據接口模式?：
  • 4通道DDR（圖5-2）
  • 2通道DDR（圖5-3）
  • 4通道SDR（圖5-4）
  • 2通道SDR（圖5-5）
• ?配置接口?：
  • SPI接口
  • 支持菊花鏈拓撲

?5. 封裝信息?

• ?封裝類型?：RSH（VQFN，56引腳）
• ?封裝尺寸?：7mm×7mm

?6. 典型應用?

• ?參數測量單元?：支持多路復用器配置
• ?布局建議?：強調電源去耦和信號隔離

?7. 開發支持?

• 提供完整寄存器映射
• 詳細的初始化序列
• 熱管理
